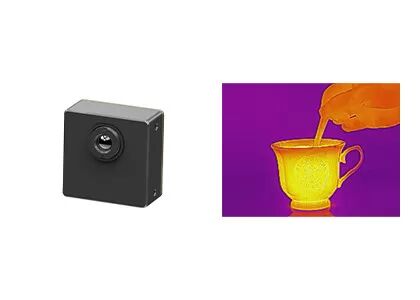

โมดูลกล้องถ่ายภาพความร้อนอินฟราเรดแบบไม่เย็นน้ำหนักเบา 256x192 12μm โมดูลความร้อนแบบเรดิโอเมตริก
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | มินิ212G2 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ช่วงอุณหภูมิ | -20°C~+550°C | ปณิธาน | 256x192/12μm |
|---|---|---|---|
| แรงดันไฟฟ้าที่ใช้งาน | 3.3V ± 0.1V | สุทธิ | ≤50mk |
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | การใช้พลังงานโดยทั่วไป | 330mW |
| เน้น | โมดูลกล้องความร้อนอินฟราเรดที่ไม่มีการระบายความร้อน,โมดูลกล้องความร้อนอินฟราเรด 256x192 |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
โมดูลอินฟราเรดขนาดเล็กแบบไม่เย็น Mini212G2 สร้างขึ้นจากโมดูลอินฟราเรด TIMO212 ที่พัฒนาขึ้นเองของ SensorMicro ผสานรวมตัวตรวจจับอินฟราเรดแบบไม่เย็น VOx แบบแพ็คเกจระดับเวเฟอร์ (WLP) ขนาด 256×192/12µm วงจรประมวลผลสัญญาณประสิทธิภาพสูง และอัลกอริธึมประมวลผลภาพขั้นสูง มีฟังก์ชันการถ่ายภาพความร้อนเสริมพร้อมช่วงการวัดตั้งแต่ -20℃ ถึง 550℃ สำหรับการวัดอุณหภูมิในอุตสาหกรรม
การออกแบบที่มีน้ำหนักเบาและยืดหยุ่น ควบคู่กับอินเทอร์เฟซมาตรฐานอุตสาหกรรมต่างๆ ทำให้โมดูลกล้องอินฟราเรดขนาดเล็กนี้เหมาะอย่างยิ่งสำหรับลูกค้า OEM ที่ต้องการการพัฒนาขั้นที่สองและการรวมเข้ากับกล้องถ่ายภาพความร้อนและกล้องวัดอุณหภูมิอินฟราเรดทุกประเภท
คุณสมบัติหลัก
โมดูลขนาดเล็กพร้อมเอาต์พุตการถ่ายภาพความร้อนโดยตรง
- มาพร้อมกับตัวตรวจจับอินฟราเรดขนาด 256×192/12µm ที่พัฒนาขึ้นเอง ให้ข้อได้เปรียบด้านต้นทุนที่สำคัญ
- การออกแบบโครงสร้างขนาดกะทัดรัดพิเศษ: ขนาดเพียง 17×17 มม. (PCBA) น้ำหนักเบาเพียง 4 กรัม — เหมาะอย่างยิ่งสำหรับการใช้งานที่พื้นที่จำกัด
- บอร์ดประมวลผล ISP ในตัวและอัลกอริธึมภาพรุ่นต่อไป ให้ภาพความร้อนที่ชัดเจนโดยตรง รับประกันความอเนกประสงค์ที่แข็งแกร่ง
การตรวจจับที่แม่นยำ การกำหนดค่าที่ยืดหยุ่น
- การวัดอุณหภูมิความแม่นยำสูง ด้วยความแม่นยำสูงสุด ±2℃ รองรับการวัดแบบจุด พื้นที่ และเต็มเฟรม
- มีตัวเลือกเลนส์มุมมองภาพที่หลากหลายเพื่อตอบสนองความต้องการในการสังเกตที่แตกต่างกัน
อินเทอร์เฟซที่หลากหลายเพื่อการรวมที่ง่ายดาย
- มีอินเทอร์เฟซเอาต์พุตวิดีโอดิจิทัล เช่น USB2.0, MIPI, DVP, BT.656, LVDS และอื่นๆ
- เข้ากันได้กับอินเทอร์เฟซมาตรฐานอุตสาหกรรมอย่างสมบูรณ์
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | Mini212G2 |
|---|---|
| ความละเอียด | 256×192 |
| ขนาดพิกเซล | 12µm |
| การตอบสนองสเปกตรัม | 8~14µm |
| NETD | ≤50mK |
| ข้อมูลเอาต์พุต | 14bit Raw |
| อัตราเฟรม | การถ่ายภาพความร้อน: 25Hz, การสร้างภาพ: 50Hz |
| โหมดโฟกัส | โฟกัสฟรี |
| เลนส์ (HFOV/FL) | 17.5°/10 มม. | 25°/7 มม. | 56°/3.2 มม. | 90°/2.1 มม. |
| น้ำหนัก (ก.) | 7.1 | 6.4 | 4 | 6.8 |
| ขนาด PCBA (มม.) | 17×17 |
| อินเทอร์เฟซวิดีโอดิจิทัล | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| อินเทอร์เฟซวิดีโออะนาล็อก | CVBS (PAL/NTSC) |
| แรงดันไฟฟ้าในการทำงาน | 3.3V±0.1V |
| การใช้พลังงานทั่วไป | 330mW |
| ช่วงการวัดอุณหภูมิ | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| ความแม่นยำในการวัดอุณหภูมิ | ค่าที่มากกว่าของ ±2℃ / ±2% |
| อุณหภูมิในการทำงาน | -40℃~+70℃ |
| ความชื้น | 5%~85% |
| อุณหภูมิในการจัดเก็บ | -45℃~+85℃ |
| การรับรอง | RoHS 2.0 / REACH |
การใช้งานในอุตสาหกรรม
โมดูลกล้องถ่ายภาพความร้อนอินฟราเรด Mini212G2 ถูกนำไปใช้อย่างแพร่หลายในการถ่ายภาพความร้อน การรักษาความปลอดภัยและการเฝ้าระวัง การสังเกตการณ์กลางแจ้ง การดับเพลิงและกู้ภัย AIoT ฮาร์ดแวร์อัจฉริยะ และการใช้งานอื่นๆ
ข้อได้เปรียบของเรา
ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม
เทคโนโลยีชั้นนำระดับโลกในอุตสาหกรรมอินฟราเรด
มีตัวตรวจจับอินฟราเรดหลากหลายประเภท
มีทั้งตัวตรวจจับ IR แบบไม่เย็นและแบบเย็น ในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
การผลิตจำนวนมากเพื่อรับประกันการจัดส่งที่รวดเร็ว
สายการผลิตสามสายพร้อมกำลังการผลิตต่อปีสูงสุดหลายล้านตัวตรวจจับ
คำถามที่พบบ่อย
1. ตัวตรวจจับอินฟราเรดแบบระนาบโฟกัสถูกใช้ในอุตสาหกรรมใดบ้าง?
ตัวตรวจจับระนาบโฟกัสอินฟราเรดเป็นส่วนประกอบหลักของระบบถ่ายภาพความร้อน และเป็นกุญแจสำคัญในการตรวจจับ ระบุ และวิเคราะห์ข้อมูลอินฟราเรดจากวัตถุ มีการใช้งานที่หลากหลายในด้านการจราจร การตรวจสอบ การเฝ้าระวังความปลอดภัย อุตุนิยมวิทยา การแพทย์ และอุตสาหกรรมอื่นๆ
2. ข้อดีของตัวตรวจจับอินฟราเรดแบบไม่เย็นคืออะไร?
ตัวตรวจจับระนาบโฟกัสอินฟราเรดแบบไม่เย็นไม่ต้องการอุปกรณ์ Integrated Dewar Cooler Assembly (IDCA) และสามารถทำงานได้ที่อุณหภูมิห้อง มีข้อดี เช่น การสตาร์ทเร็ว การใช้พลังงานต่ำ ขนาดเล็ก น้ำหนักเบา อายุการใช้งานยาวนาน และต้นทุนต่ำ แม้ว่าความไวของตัวตรวจจับระนาบโฟกัสอินฟราเรดแบบไม่เย็นจะไม่ดีเท่าตัวตรวจจับแบบเย็น แต่หลังจากการพัฒนามาหลายปี อัตราส่วนต้นทุนต่อประสิทธิภาพได้กลายเป็นที่เหนือกว่าตัวตรวจจับแบบเย็นอย่างชัดเจน โดยมีแนวโน้มการใช้งานที่กว้างขึ้น
