โคเรนกล้องร้อนที่ไม่ได้เย็นด้วยความละเอียด 384x288 และ 17μm Pixel Pitch Longwave FPA VOx Thermal Module
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | COIN417G3 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 384x288 / 17μm | อัตราเฟรม | 25/30/50เฮิร์ต |
|---|---|---|---|
| วิดีโอดิจิทัล | ดิบ/YUV422 | วิดีโออะนาล็อก | PAL/NTSC |
| สุทธิ | ≤30mK/F1.0/25℃ | ช่วงสเปกตรัม | 8~14ไมโครเมตร |
| เน้น | แกนกล้องความร้อนที่ไม่มีการระบายความร้อน,แกนกล้องความร้อน17μm,กล้องความร้อนที่ไม่มีการระบายความร้อน FPA |
||
รายละเอียดสินค้า

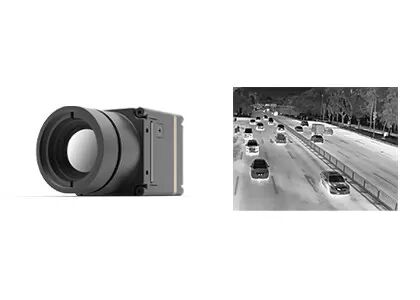

แกนกล้องความร้อนที่ไม่มีการระบายความร้อน Longwave FPA 384x288 / 17μm VOx
ภาพรวมผลิตภัณฑ์
แกนกล้องอินฟราเรด COIN417G3 รวมเครื่องตรวจจับอินฟราเรดระดับเวเฟอร์ (WLP) ขนาด 384x288 / 17μm วงจรประมวลผลสัญญาณประสิทธิภาพสูง และอัลกอริธึมการประมวลผลภาพ ด้วยเทคโนโลยีการบรรจุระดับเวเฟอร์ เครื่องตรวจจับอินฟราเรด WLP จึงมีกระบวนการผลิตที่เรียบง่ายกว่าและบูรณาการได้ง่ายกว่า ซึ่งเหมาะสำหรับการผลิตในปริมาณมากและต้นทุนต่ำมากกว่า
โมดูลอินฟราเรด COIN417G3 มีการนำเสนอภาพความร้อนที่คมชัด ขนาดกะทัดรัด และต้นทุนต่ำ เราจัดหาโซลูชันการถ่ายภาพความร้อนอินฟราเรดที่ครบกำหนดและเสถียรต่างๆ ให้กับผู้ประกอบเครื่อง ซึ่งบูรณาการเข้ากับผลิตภัณฑ์ปลายทางได้อย่างง่ายดาย พร้อมทั้งลดต้นทุนได้อย่างมาก
คุณสมบัติหลัก
- ฟังก์ชั่นที่ครอบคลุม การออกแบบที่คุ้มค่า
พัฒนาโดยใช้เครื่องตรวจจับบรรจุภัณฑ์ระดับเวเฟอร์ประสิทธิภาพสูงด้านต้นทุนพร้อมอัลกอริธึมการประมวลผลภาพขั้นสูง - ประสิทธิภาพที่โดดเด่น การถ่ายภาพที่เหนือกว่า
ความไวสูงด้วย NETD≤30mK ทั่วไปและอัลกอริธึมรูปภาพเจเนอเรชั่นถัดไปเพื่อภาพความร้อนที่คมชัดยิ่งขึ้น - ส่วนขยายที่ยืดหยุ่น บูรณาการอย่างรวดเร็ว
ตัวเลือกเลนส์ออพติคอลหลายตัว รองรับอินเทอร์เฟซ USB2.0/DVP/LVDS/BT.656 ส่งออกข้อมูลภาพ RAW/YUV พร้อมการควบคุมพอร์ตอนุกรม
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | COIN417G3 |
| ตัวบ่งชี้เครื่องตรวจจับ IR | |
| วัสดุที่ละเอียดอ่อน | วอกซ์ |
| ปณิธาน | 384×288 |
| ขนาดพิกเซล | 17ไมโครเมตร |
| การตอบสนองทางสเปกตรัม | 8ไมโครเมตร ~ 14ไมโครเมตร |
| NETD ทั่วไป | ≤30mK/F1.0/25℃ |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิตอล | 25/30/50เฮิร์ต |
| เวลาเริ่มต้น | 6ส |
|
วิดีโอแอนะล็อก
|
ระบบ PAL/NTSC
|
|
วิดีโอดิจิทัล
|
ดิบ/YUV422
|
| อัลกอริธึมรูปภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) ลดเสียงรบกวน 3D (3DNR) การลดเสียงรบกวน 2D (DNS) การบีบอัดช่วงไดนามิก (DRC) การปรับปรุงขอบ (EE) |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/สายรุ้ง 1/สายรุ้ง 2/สีอ่อน/สีดำร้อน) |
| ซอฟต์แวร์พีซี | |
| ซอฟต์แวร์ไอซีซี | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 50Pin: DF40C-50DP-0.4V(51), (ชม,ชาย) |
| คณะกรรมการขยาย | USB3.0/USB2.0/VPC/USB2.0&VPC |
| อินเตอร์เฟซการสื่อสาร | TTL-232/USB2.0 |
| อินเตอร์เฟซวิดีโอดิจิตอล | DVP8/DVP16/USB2.0/BT.656/LVDS |
| แรงดันไฟฟ้า | 4.5~5.5V |
| การใช้พลังงานโดยทั่วไป | 0.65W |
| เครื่องกล | |
|
ขนาดแกนเปลือย (มม.)
|
25.4มม.×25.4มม.×16.5มม
|
| น้ำหนักแกนเปลือย (กรัม) | 16.6±1 |
| การปรับตัวด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95% ไม่ควบแน่น |
| การสั่นสะเทือน | การสั่นสะเทือนแบบสุ่ม 5.35 กรัม 3 แกน |
| ผลกระทบ | Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง |
| การรับรอง | ROHS2.0/การเข้าถึง |
| เลนส์ออฟติคอล | |
| เลนส์ออฟติคอล | ความร้อนโฟกัสคงที่: 4.8 มม./7 มม./9.1 มม./13 มม./19 มม./25 มม./35 มม. |
| ระดับการป้องกัน | IP67 (เลนส์ด้านหน้า) |
การใช้งานทางอุตสาหกรรม
แกนกล้องอินฟราเรด COIN417G3 ใช้กันอย่างแพร่หลายใน Industrial Vision, การตรวจสอบความปลอดภัย, การดับเพลิงและกู้ภัย, กลางแจ้ง, วิชันซิสเต็ม, ADAS และอื่นๆ
ข้อดีของเรา
- ความหลากหลายของผลิตภัณฑ์ที่หลากหลาย:ความละเอียดอาเรย์หลายแบบ ขนาดพิกเซล คลื่นความถี่ และตัวเลือกเลนส์ต่างๆ ผสมผสานกันมอบความยืดหยุ่นที่มากขึ้นสำหรับการใช้งานที่หลากหลาย
- ประสิทธิภาพที่โดดเด่น:การสร้างภาพที่คมชัด ขนาดกะทัดรัด ใช้พลังงานต่ำ ความไวสูง และความน่าเชื่อถือสูง ออกแบบมาเพื่อทำงานภายใต้ความท้าทายด้านสิ่งแวดล้อมที่หลากหลาย
- บูรณาการง่าย:ตัวเลือกอินเทอร์เฟซที่หลากหลายทำให้การบูรณาการตรงไปตรงมาและทำให้สามารถพัฒนาอย่างรวดเร็วในสาขาแอปพลิเคชันต่างๆ
คำถามที่พบบ่อย
เทอร์โมกราฟฟีอินฟราเรดคืออะไร?
การถ่ายภาพความร้อนเป็นวิธีการวินิจฉัยแบบไม่รุกรานแบบใหม่และมีประสิทธิภาพ โดยอาศัยการตรวจจับอุณหภูมิพื้นผิวของวัตถุ รังสีอินฟราเรด (IR) ที่ปล่อยออกมาจากวัตถุจะถูกบันทึกและแสดงเป็นภาพในรูปแบบของแผนที่การกระจายอุณหภูมิ
เครื่องวัดอุณหภูมิอินฟราเรดใช้ทำอะไรได้บ้าง?
การถ่ายภาพความร้อนอินฟราเรดสามารถใช้ในการตรวจสอบบ้าน ระบุข้อบกพร่องทางโครงสร้าง ข้อบกพร่องทางไฟฟ้า ข้อบกพร่องทางกล การเปลี่ยนแปลงทางสรีรวิทยาในคนและสัตว์ และอื่นๆ อีกมากมาย
ข้อดีของการถ่ายภาพความร้อนอินฟราเรดมีอะไรบ้าง?
สำหรับการทดสอบแบบไม่ทำลาย จะทดสอบได้ง่ายและตอบสนองอย่างรวดเร็วโดยไม่มีความเสียหาย ซึ่งส่งผลให้ประหยัดต้นทุน เพิ่มประสิทธิภาพในการทำงาน และลดกำลังคนและอุปกรณ์ที่เสื่อมราคา สำหรับการตรวจด้วยความร้อนทางการแพทย์นั้นมีประสิทธิภาพมากในการค้นหาปัญหาที่ซ่อนอยู่ในร่างกายมนุษย์ ปลอดภัย 100% โดยปราศจากรังสีและความเจ็บปวด ทำให้เป็นเครื่องมือที่เหมาะสำหรับการตรวจสุขภาพตั้งแต่เนิ่นๆ
