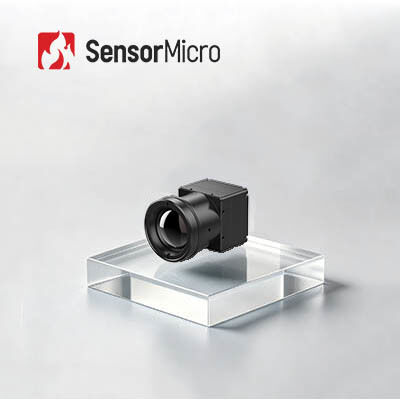

โมดูลกล้องความร้อน COIN Series พร้อมเครื่องตรวจจับอินฟราเรด LWIR Uncooled 400x300 / 17μm

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น COIN417/R
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
เทคโนโลยี อินฟราเรด วัสดุ วาเนเดียมออกไซด์
ปณิธาน 400x300/17μm NETD <40mK
ช่วงสเปกตรัม 8~14μm ความแม่นยำของอุณหภูมิ ±3℃ หรือ ±3%
ฝากข้อความ
รายละเอียดสินค้า
COIN417/R โมดูลถ่ายภาพความร้อน



โมดูลกล้องความร้อน COIN Series พร้อมเครื่องตรวจจับอินฟราเรด LWIR Uncooled 400x300 / 17μm



รายละเอียดสินค้า



COIN417/R เป็นหนึ่งในโมดูลอินฟราเรดแบบไม่ระบายความร้อนของ COIN ที่พัฒนาโดย Global Sensor Technology (GST)รวมเครื่องตรวจจับภาพอินฟราเรดแพ็คเกจระดับเวเฟอร์ (WLP) 400x300 / 17μm วงจรประมวลผลสัญญาณประสิทธิภาพสูงและอัลกอริธึมการประมวลผลภาพ



โมดูลอินฟราเรด COIN417/R นำเสนอภาพความร้อนที่คมชัด ขนาดกะทัดรัด และราคาประหยัดนอกจากนี้ยังมีฟังก์ชั่นเทอร์โมกราฟิกเสริมที่มีช่วงการวัดตั้งแต่ -20 ℃ ~ 550 ℃ สำหรับการวัดอุณหภูมิอุตสาหกรรม



คุณสมบัติน้ำหนักเบาและยืดหยุ่นพร้อมอินเทอร์เฟซมาตรฐานอุตสาหกรรมต่างๆ ทำให้เป็นประโยชน์ต่อลูกค้า OEM สำหรับการพัฒนารองและการรวมเข้ากับกล้องถ่ายภาพความร้อนอินฟราเรดทุกประเภท





คุณสมบัติหลัก



- ขนาดเล็ก: 25.4x25.4x14.1mm

- น้ำหนักเบา

- NETD<40mk

- ภาพคุณภาพสูง

- การใช้พลังงานต่ำ

- การพัฒนาและบูรณาการอย่างรวดเร็ว



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง COIN417/R
ประสิทธิภาพเครื่องตรวจจับ IR
ปณิธาน 400x300
Pixel Pitch 17μm
ช่วงสเปกตรัม 8~14μm
NETD <40mk
การประมวลผลภาพ
อัตราเฟรม 25Hz/30Hz/50Hz/60Hz
เวลาเริ่มต้น ≤10วินาที
วิดีโอแอนะล็อก PAL/NTSC
วิดีโอดิจิทัล RAW/YUV/BT656
โหมดลดแสง เชิงเส้น/ฮิสโตแกรม/ผสม
ซูมแบบดิจิตอล ซูมต่อเนื่อง 1~8X ขนาดขั้น 1/8
การแสดงภาพ สีดำร้อน/สีขาวร้อน/สีหลอก
ทิศทางของภาพ แนวนอน/แนวตั้ง/แนวทแยงพลิก
อัลกอริธึมภาพ NUC/AGC/IDE/DNR
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน 30pin_HRS
โหมดการสื่อสาร RS232-TTL, 115200bps
การจ่ายแรงดัน 3.5~5.5V
การใช้พลังงานโดยทั่วไป <1.1W
การวัดอุณหภูมิ
ช่วงอุณหภูมิในการทำงาน -10 °C ~ 50 °C
ช่วงการวัดอุณหภูมิ -20 °C ~ 150 °C, 100 °C ~ 550 °C
ความแม่นยำของอุณหภูมิ ±3℃ หรือ ±3% (ใช้ค่าสูงสุด)
SDK รองรับ ARM/Windows/Linux SDK, Full Screen Thermography
ลักษณะทางกายภาพ
ขนาด (มม.) 25.4x25.4x14.1 (พร้อมชัตเตอร์)
น้ำหนัก 13g±0.5g (ไม่มีเลนส์)
การปรับตัวต่อสิ่งแวดล้อม
อุณหภูมิในการทำงาน -40°C ~ +70°C
อุณหภูมิในการจัดเก็บ -45°C ~ +85°C
ความชื้น 5%~95% ไม่ควบแน่น
การสั่นสะเทือน การสั่นสะเทือนแบบสุ่ม 5.35grms, 3 Axis
ช็อค ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน 6 ทิศทาง
เลนส์
เลนส์เสริม Athermal โฟกัสคงที่: 9.7mm/15mm/19mm



งานอุตสาหกรรม



โมดูลถ่ายภาพความร้อน COIN417/R ใช้กันอย่างแพร่หลายในด้าน Thermography, Security & Monitoring, Outdoors, Firefighting & Rescue, AIoT, Intelligent Hardware, UAV Payloads, ADAS เป็นต้น



โมดูลกล้องความร้อน COIN Series พร้อมเครื่องตรวจจับอินฟราเรด LWIR Uncooled 400x300 / 17μm 0



สายผลิตภัณฑ์ของเรา



โมดูลกล้องความร้อน COIN Series พร้อมเครื่องตรวจจับอินฟราเรด LWIR Uncooled 400x300 / 17μm 1



คำถามที่พบบ่อย



1. เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ภาพความร้อนคืออะไร?

คลื่นอินฟราเรดไม่สามารถมองเห็นได้ด้วยตามนุษย์เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ภาพความร้อนเป็นอุปกรณ์ไฟฟ้าแบบออปติคัลที่ทำปฏิกิริยากับการแผ่รังสีอินฟราเรดและพลังงานความร้อน แล้วแปลงเป็นสัญญาณไฟฟ้าแล้วส่งออกภาพความร้อนที่มองเห็นได้



2. WLP คืออะไร?

WLP หมายถึงแพ็คเกจระดับเวเฟอร์เป็นกระบวนการของการบรรจุสูญญากาศสูงบนเวเฟอร์ MEMS ทั้งหมดโดยตรง จากนั้นจึงเขียนและตัดเพื่อสร้างเซ็นเซอร์อินฟราเรดตัวเดียวเมื่อรวมกับแพ็คเกจโลหะ แพ็คเกจเซรามิก จะเป็น 3 รูปแบบแพ็คเกจหลักของเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อน



3. ข้อดีของ WLP คืออะไร?

เครื่องตรวจจับ WLP IR ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการลดขนาดและต้นทุนต่ำในการประยุกต์ใช้เทคโนโลยีอินฟราเรดกับตลาดอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคGlobal Sensor Technology พร้อมความสามารถในการผลิตในปริมาณมาก กำลังนำเสนอโซลูชั่นโมดูลอินฟราเรด WLP ที่หลากหลาย เพื่อเพิ่มแอปพลิเคชันใหม่ๆ ในตลาดเกิดใหม่
