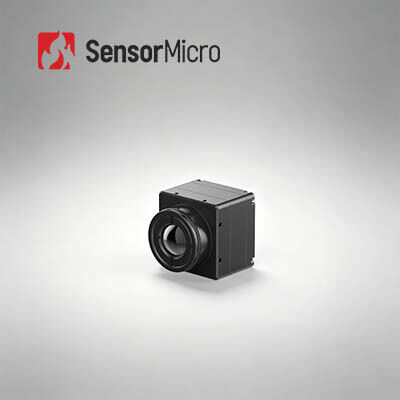

กล้องถ่ายภาพความร้อนแบบไม่ระบายความร้อน COIN417RG3 ขนาดกะทัดรัด 384x288 พิกเซล ระยะห่างพิกเซล 17 ไมโครเมตร พร้อมฟังก์ชันวัดอุณหภูมิ
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | COIN417RG3 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 384x288/17μm | อุณหภูมิ | -20°C~+550°C (ปรับแต่งได้) |
|---|---|---|---|
| สุทธิ | ≤30mK | ช่วงสเปกตรัม | 8~14ไมโครเมตร |
| อัตราเฟรมดิจิตอล | 25/30/50เฮิร์ต | การใช้พลังงานโดยทั่วไป | 0.65W |
| เน้น | กล้องความร้อนขนาดกะทัดรัด 400x300,แกนกล้องความร้อนขนาดกะทัดรัด Uncooled |
||
รายละเอียดสินค้า

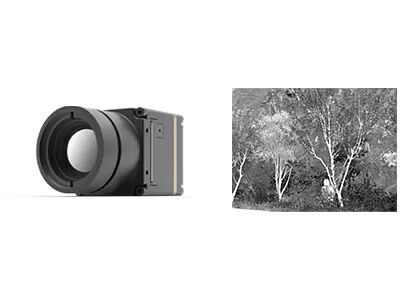

โมดูลกล้องถ่ายภาพความร้อนแบบไม่เย็น COIN417RG3 ขนาดกะทัดรัด 384x288 17µm
ภาพรวมผลิตภัณฑ์
โมดูลอินฟราเรดแบบไม่เย็น COIN417RG3 ใช้ตัวตรวจจับภาพอินฟราเรดแบบ WLP (Wafer Level Package) ที่ปรับให้เหมาะสมที่สุดสำหรับ SWaP-C ด้วยความละเอียด 384*288 และขนาดพิกเซล 17µm นอกจากนี้ยังมีฟังก์ชันการวัดอุณหภูมิแบบเลือกได้ในช่วงการวัดตั้งแต่ -20°C ถึง 550°C สำหรับการวัดอุณหภูมิในอุตสาหกรรม
ด้วยเทคโนโลยีการบรรจุแบบ WLP ตัวตรวจจับอินฟราเรดแบบ WLP มีกระบวนการผลิตที่ง่ายขึ้นและการรวมเข้าด้วยกันที่ง่ายขึ้น ทำให้เหมาะสำหรับการผลิตปริมาณมากและต้นทุนต่ำ
โมดูลอินฟราเรด COIN417RG3 มีการแสดงภาพความร้อนที่คมชัด ขนาดกะทัดรัด และต้นทุนต่ำ การออกแบบที่มีน้ำหนักเบาและยืดหยุ่นพร้อมอินเทอร์เฟซมาตรฐานอุตสาหกรรมที่หลากหลายทำให้เป็นที่นิยมในการใช้งานอินฟราเรด
คุณสมบัติหลัก
คุณสมบัติครบถ้วน คุ้มค่า
- พัฒนาขึ้นจากตัวตรวจจับ IR แบบไม่เย็นที่คุ้มค่า
- รวมเข้ากับอัลกอริทึมการประมวลผลภาพขั้นสูงเพื่อปรับปรุงคุณภาพของภาพ
- ความแม่นยำในการวัดอุณหภูมิสูงถึง ±2°C หรือ ±2% รองรับช่วงอุณหภูมิ -20°C ถึง 150°C และ 100°C ถึง 550°C สามารถปรับแต่งสำหรับช่วงที่ขยายได้
การขยายที่ยืดหยุ่น การรวมเข้าที่รวดเร็ว
- มีตัวเลือกเลนส์ออปติคัลหลายแบบเพื่อตอบสนองความต้องการในการใช้งานที่หลากหลาย
- รองรับโหมดเอาต์พุตหลายโหมด รวมถึง USB2.0/DVP/LVDS/BT.656
- ส่งข้อมูลภาพ RAW/YUV พร้อมการควบคุมผ่านพอร์ตอนุกรม
ข้อมูลจำเพาะผลิตภัณฑ์
| รุ่น | COIN417RG3 |
|---|---|
| ตัวบ่งชี้ตัวตรวจจับ IR | |
| วัสดุไวแสง | VOx |
| ความละเอียด | 384*288 |
| ขนาดพิกเซล | 17µm |
| การตอบสนองสเปกตรัม | 8µm ~ 14µm |
| NETD ทั่วไป | ≤30mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิทัล | 25/30/50Hz |
| เวลาเริ่มต้น | 6 วินาที |
| วิดีโออะนาล็อก | PAL/NTSC |
| วิดีโอดิจิทัล | RAW/YUV422 |
| อัลกอริทึมภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) การลดสัญญาณรบกวน 3 มิติ (3DNR) การลดสัญญาณรบกวน 2 มิติ (DNS) การบีบอัดช่วงไดนามิก (DRC) การเพิ่มขอบ (EE) |
| การแสดงภาพ | 10 ประเภท (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| ซอฟต์แวร์ PC | |
| ซอฟต์แวร์ ICC | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 50 พิน: DF40C-50DP-0.4V(51), (HRS, Male) |
| บอร์ดขยาย | USB3.0/USB2.0/VPC/USB2.0&VPC |
| อินเทอร์เฟซการสื่อสาร | TTL-232/USB2.0 |
| อินเทอร์เฟซวิดีโอดิจิทัล | DVP8/DVP16/USB2.0/BT.656/LVDS |
| แรงดันไฟฟ้า | 4.5~5.5V |
| การใช้พลังงานทั่วไป | 0.65W |
| การวัดอุณหภูมิ | |
| อุณหภูมิในการทำงาน | -10°C~+50°C |
| ช่วงการวัดอุณหภูมิ | -20°C~+150°C, 100°C~+550°C |
| ความแม่นยำในการวัดอุณหภูมิ | มากกว่า ±2°C / ±2% |
| การวัดอุณหภูมิบางส่วน | รองรับการแสดงค่าสูงสุด ต่ำสุด และค่าเฉลี่ยของพื้นที่วัดอุณหภูมิ |
| SDK | Android/Windows/Linux; บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิ |
| กลไก | |
| ขนาดแกนเปลือย (มม.) | 25.4*25.4*16.5 |
| น้ำหนักแกนเปลือย (ก.) | 16.6±1 |
| ความสามารถในการปรับตัวต่อสภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95%, ไม่ควบแน่น |
| การสั่นสะเทือน | การสั่นสะเทือนแบบสุ่ม, 5.35grms, 3 แกน |
| แรงกระแทก | คลื่นไซน์ครึ่ง, 40g/11ms, ทิศทางการกระแทก 3 แกน, 6 ทิศทาง |
| การรับรอง | ROHS2.0/REACH |
| เลนส์ออปติคัล | |
| เลนส์ออปติคัล | โฟกัสคงที่แบบ Athermal: 4.8 มม./7 มม./9.1 มม./13 มม./19 มม./25 มม. |
| ระดับการป้องกัน | IP67 (เลนส์หน้า) |
การใช้งานในอุตสาหกรรม
เทอร์โมกราฟี
ความปลอดภัยและการเฝ้าระวัง
กลางแจ้ง
การดับเพลิงและการกู้ภัย
AIoT
ฮาร์ดแวร์อัจฉริยะ
ADAS
บริการที่เป็นมาตรฐาน
- เอกสารที่สมบูรณ์: คู่มือผลิตภัณฑ์, คู่มือการตั้งค่า, และเอกสารอ้างอิงการเลือก เริ่มต้นได้โดยไม่ต้องคาดเดา
- ความช่วยเหลือในการพัฒนาและการทดสอบ: การทดสอบแบบรวมตัวอย่าง, การประเมินประสิทธิภาพ, และการตรวจสอบพารามิเตอร์ทำได้ง่าย
- ชุดเครื่องมือสำหรับนักพัฒนาขั้นสูง: SDK, API, อัลกอริทึม, และเครื่องมือดีบักสำหรับการรวมเชิงลึก
- การสนับสนุนทางเทคนิคระยะไกล: การสนับสนุนตลอด 24 ชั่วโมงทุกวัน การตอบสนองที่รวดเร็วและการแก้ไขปัญหาที่สำคัญอย่างทันท่วงที
- การรับประกัน: ชิ้นส่วนเดิมและการปฏิบัติตามกระบวนการที่เข้มงวดเพื่อคืนประสิทธิภาพสูงสุด
คำถามที่พบบ่อย
การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
การถ่ายภาพความร้อนด้วยอินฟราเรดเป็นวิธีการที่ใช้รังสีอินฟราเรดและพลังงานความร้อนในการรวบรวมข้อมูลเกี่ยวกับวัตถุ มันแปลงรังสีอินฟราเรดที่มองไม่เห็นให้เป็นภาพความร้อนอินฟราเรดที่มองเห็นได้พร้อมการกระจายอุณหภูมิของพื้นผิวเป้าหมาย วัตถุที่แตกต่างกันและแม้แต่ส่วนต่างๆ ของวัตถุเดียวกันก็มีความสามารถในการแผ่รังสีและความแข็งแรงในการสะท้อนอินฟราเรดที่แตกต่างกัน
การถ่ายภาพอินฟราเรดสามารถนำไปใช้ทำอะไรได้บ้าง?
- การมองเห็นตอนกลางคืน
- การค้นหาและกู้ภัย
- การทดสอบแบบไม่ทำลาย
- การป้องกันโรคระบาด
- เทอร์โมกราฟี
- ความปลอดภัยและการเฝ้าระวัง
- การดับเพลิง
โมดูลการถ่ายภาพความร้อนคืออะไร?
โมดูลการถ่ายภาพความร้อนโดยทั่วไปประกอบด้วยตัวตรวจจับอินฟราเรด เลนส์อินฟราเรด และฮาร์ดแวร์อิเล็กทรอนิกส์พร้อมซอฟต์แวร์และอัลกอริทึมที่ฝังอยู่ มันเป็นหน่วยที่เล็กที่สุดของอุปกรณ์ถ่ายภาพความร้อน
