xปณิธาน | 640x512 / 12μm | NETD | <30mK |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | ขนาด | 44.5x44.5x33.6mm |
แสงสูง | โมดูลกล้องถ่ายภาพความร้อนแบบเรดิโอเมตริก,โมดูลกล้องความร้อน VOx,โมดูล VOx |

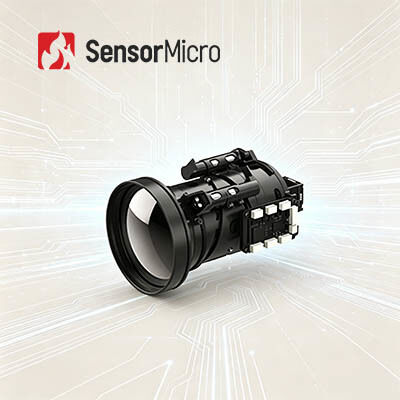

PLUG612R LWIR โมดูลกล้องถ่ายภาพความร้อน Uncooled พร้อมเซ็นเซอร์ความร้อน 640x512 / 12μm
โมดูลถ่ายภาพความร้อน PLUG612R มีความสามารถทางเรดิโอเมตริก และมีฟังก์ชันการวัดอุณหภูมิแบบไม่สัมผัสด้วยอินฟราเรดรวมเครื่องตรวจจับความร้อนอินฟราเรดแบบไม่ระบายความร้อนขนาด 640x512 / 12μm เพื่อให้ได้ภาพความร้อนของพื้นที่เป้าหมายและการกระจายความร้อนอย่างรวดเร็ว
โมดูลกล้องอินฟราเรด LWIR ที่ไม่มีการระบายความร้อน PLUG612R ให้คุณภาพของภาพความร้อนที่คมชัดและชัดเจนโมดูลถ่ายภาพความร้อนอินฟราเรดแบบไม่ระบายความร้อนนี้ถูกนำไปใช้ในด้านการถ่ายภาพความร้อนระดับอุตสาหกรรมและการวัดอุณหภูมิช่วงอุณหภูมิสามารถปรับแต่งได้ ซึ่งสามารถตอบสนองความต้องการเฉพาะของการถ่ายภาพความร้อนทางอุตสาหกรรม
Global Sensor Technology เชี่ยวชาญด้านการออกแบบ ผลิต การขาย และการตลาดของเครื่องตรวจจับความร้อนแบบอินฟราเรดและแกนกล้องความร้อนเราสามารถให้บริการลูกค้าด้วยโซลูชันการถ่ายภาพความร้อนด้วยอินฟราเรดซึ่งช่วยลดเวลาในการพัฒนารองและลดต้นทุนให้กับลูกค้าได้อย่างมาก
- ประเภทเครื่องตรวจจับ: Uncooled Microbolometer
- วัสดุตรวจจับ: วาเนเดียมออกไซด์
- NETD<30mk, ความไวแสงสูง
- ประสิทธิภาพที่มั่นคง
- การปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง
แบบอย่าง | PLUG612R |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 640x512 |
Pixel Pitch | 12μm |
ช่วงสเปกตรัม | 8~14μm |
NETD | <30mk |
การประมวลผลภาพ | |
อัตราเฟรม | 25Hz/30Hz |
เวลาเริ่มต้น | <10s |
วิดีโอแอนะล็อก | PAL/NTSC |
วิดีโอดิจิทัล | Y16/YUV/BT656/LVDS |
ส่วนประกอบส่วนขยาย | USB/Camerlink |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ซูมต่อเนื่อง 1~8X ขนาดขั้น 1/8 |
การแสดงภาพ | สีดำร้อน/สีขาวร้อน/สีหลอก |
ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยงพลิก |
อัลกอริธึมภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | อินเทอร์เฟซ 50pin_HRS |
โหมดการสื่อสาร | RS232-TTL, 115200bps |
การจ่ายแรงดัน | 4~6V |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10 °C ~ 50 °C |
ช่วงอุณหภูมิ | -20 °C ~ 150 °C, 100 °C ~ 550 °C |
ความแม่นยำของอุณหภูมิ | ±2°C หรือ ±2% (ใช้ค่าสูงสุด) |
SDK | ARM/Windows/Linux SDK, ถ่ายภาพความร้อนแบบเต็มหน้าจอ |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 44.5x44.5x36.6 |
น้ำหนัก | ≤85g |
การปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40°C ~ +70°C |
อุณหภูมิในการจัดเก็บ | -45°C ~ +85°C |
ความชื้น | 5%~95% ไม่ควบแน่น |
การสั่นสะเทือน | การสั่นสะเทือนแบบสุ่ม 5.35grms, 3 Axis |
ช็อค | ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | Athermal โฟกัสคงที่: 13mm/19mm/24mm |
โมดูลเซ็นเซอร์ความร้อน PLUG612R ใช้กันอย่างแพร่หลายในการตรวจสอบพลังงานไฟฟ้า, วิชันซิสเต็ม, ความปลอดภัยและการตรวจสอบอาคาร HVAC, กลางแจ้ง, ดับเพลิงและกู้ภัย, การบังคับใช้กฎหมายและกู้ภัย, ADAS, UAV Payloads เป็นต้น
1. ไมโครโบโลมิเตอร์อาร์เรย์ระนาบโฟกัสที่ไม่มีการระบายความร้อนทำงานอย่างไร
โดยการใช้หลักการของเอฟเฟกต์ความร้อนจากการแผ่รังสีอินฟราเรด เครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนจะแปลงพลังงานรังสีอินฟราเรดเป็นพลังงานความร้อนด้วยวัสดุดูดซับอินฟราเรด เพื่อให้อุณหภูมิของวัสดุที่ละเอียดอ่อนเพิ่มขึ้นจากนั้น พารามิเตอร์ทางกายภาพบางอย่างของวัสดุที่มีความละเอียดอ่อนจะเปลี่ยนไปตามนั้นและแปลงเป็นสัญญาณไฟฟ้าหรือสัญญาณแสงที่มองเห็นได้ผ่านกลไกการแปลงบางอย่างที่ออกแบบมาเพื่อตรวจจับวัตถุ
2. ข้อดีของเครื่องตรวจจับอินฟราเรดแบบไม่มีการระบายความร้อนคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนไม่จำเป็นต้องมีอุปกรณ์ Integrated Dewar Cooler Assembly (IDCA) และสามารถทำงานได้ที่อุณหภูมิห้องมันมีข้อดีของการเริ่มต้นอย่างรวดเร็ว ใช้พลังงานต่ำ ขนาดเล็ก น้ำหนักเบา อายุยืน ต้นทุนต่ำและแม้ว่าความไวของเครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนจะไม่ดีเท่ากับเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น แต่หลังจากหลายปีของการพัฒนา ประสิทธิภาพด้านต้นทุนก็ดีกว่าตัวตรวจจับแบบระบายความร้อนด้วย ซึ่งมีแนวโน้มในการใช้งานที่กว้างกว่าอย่างเห็นได้ชัด
