PLUG-R Series กล้องอินฟราเรด Core Uncooled โมดูลกล้องความร้อน 400x300 / 17μm

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น PLUG417R
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปณิธาน 400x300 / 17μm ช่วงการวัดอุณหภูมิ -20℃~550℃
NETD <30mK ช่วงสเปกตรัม 8~14μm
ขนาด 44.5x44.5x33.6mm น้ำหนัก ≤77g
แสงสูง

แกนกล้องอินฟราเรด 400x300

,

โมดูลกล้องความร้อนที่ไม่มีการระบายความร้อน

,

แกนกล้องอินฟราเรด17μm

ฝากข้อความ
รายละเอียดสินค้า

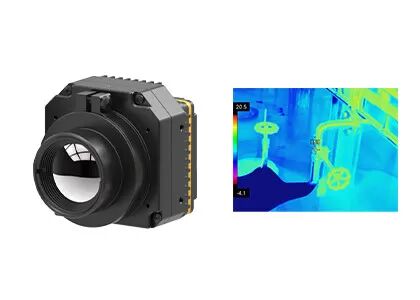

PLUG417R โมดูลถ่ายภาพความร้อน



GST PLUG-R Series 400x300 / 17μm Uncooled Thermal Imaging Camera Core สำหรับกล้องอินฟราเรด



รายละเอียดสินค้า



PLUG417R เป็นหนึ่งในโมดูลกล้อง IR ความร้อนแบบไม่ระบายความร้อนในซีรีส์ PLUG-R ที่พัฒนาโดย Global Sensor Technology (GST)ประกอบด้วยเครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนขนาด 400x300 / 17μm ส่วนประกอบออปติคัลครบชุด วงจรประมวลผลสัญญาณระดับมืออาชีพ และอัลกอริธึมการประมวลผลภาพ



PLUG417R เป็นโมดูลถ่ายภาพความร้อนอินฟราเรดแบบไม่มีการระบายความร้อนที่ใช้ในด้านการถ่ายภาพความร้อนในอุตสาหกรรมและการวัดอุณหภูมิช่วงอุณหภูมิสามารถปรับแต่งได้ ซึ่งสามารถตอบสนองความต้องการเฉพาะของเทอร์โมกราฟีอุตสาหกรรม และแสดงภาพความร้อนที่ชัดเจนพร้อมช่วงการวัดอุณหภูมิตั้งแต่ -20 ℃ ~ 550 ℃



โมดูลระบายความร้อน PLUG417R สามารถรวมเข้ากับผลิตภัณฑ์เทอร์มินัลจำนวนมากที่ต้องการเทคโนโลยีการถ่ายภาพความร้อนด้วยอินฟราเรด และนำไปใช้ในการจัดเก็บความร้อน การตรวจสอบพลังงานไฟฟ้า วิชันซิสเต็ม การตรวจสอบอาคาร ปิโตรเคมี ฯลฯ



คุณสมบัติหลัก


- ความละเอียดเครื่องตรวจจับ: 400x300 / 17μm

- วัสดุตรวจจับ: วาเนเดียมออกไซด์

- NETD<30mk, ความไวแสงสูง
- อัตราเฟรม: 25Hz/30Hz/50Hz/60Hz
- ขนาด: 44.5x44.5x36.6

- น้ำหนัก: ≤77g



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง PLUG417R
ประสิทธิภาพเครื่องตรวจจับ IR
ปณิธาน 400x300
Pixel Pitch 17μm
ช่วงสเปกตรัม 8~14μm
NETD <30mk
การประมวลผลภาพ
อัตราเฟรม 25Hz/30Hz/50Hz/60Hz
เวลาเริ่มต้น <15s
วิดีโอแอนะล็อก PAL/NTSC
วิดีโอดิจิทัล RAW/YUV/BT656/LVDS
ส่วนประกอบส่วนขยาย USB/Camerlink
โหมดลดแสง เชิงเส้น/ฮิสโตแกรม/ผสม
ซูมแบบดิจิตอล ซูมต่อเนื่อง 1~8X ขนาดขั้น 1/8
การแสดงภาพ สีดำร้อน/สีขาวร้อน/สีหลอก
ทิศทางของภาพ แนวนอน/แนวตั้ง/แนวทแยงพลิก
อัลกอริธึมภาพ NUC/AGC/IDE
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน อินเทอร์เฟซ 50pin_HRS
โหมดการสื่อสาร RS232-TTL, 115200bps
การจ่ายแรงดัน 4.5~6V
การวัดอุณหภูมิ
ช่วงอุณหภูมิในการทำงาน -10 °C ~ 50 °C
ช่วงอุณหภูมิ -20 °C ~ 150 °C, 100 °C ~ 550 °C
ความแม่นยำของอุณหภูมิ ±2°C หรือ ±2% (ใช้ค่าสูงสุด)
SDK ARM/Windows/Linux SDK, ถ่ายภาพความร้อนแบบเต็มหน้าจอ
ลักษณะทางกายภาพ
ขนาด (มม.) 44.5x44.5x36.6
น้ำหนัก ≤77g
การปรับตัวต่อสิ่งแวดล้อม
อุณหภูมิในการทำงาน -40°C ~ +70°C
อุณหภูมิในการจัดเก็บ -45°C ~ +85°C
ความชื้น 5%~95% ไม่ควบแน่น
การสั่นสะเทือน การสั่นสะเทือนแบบสุ่ม 5.35grms, 3 Axis
ช็อค ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน 6 ทิศทาง
เลนส์
เลนส์เสริม Athermal โฟกัสคงที่: 7.5mm/13mm/19mm/25mm/35mm



งานอุตสาหกรรม



โมดูลอินฟราเรด PLUG417R ใช้กันอย่างแพร่หลายในการตรวจสอบพลังงานไฟฟ้า, วิชันซิสเต็ม, การรักษาความปลอดภัยและการตรวจสอบอาคาร HVAC, กลางแจ้ง, การดับเพลิงและกู้ภัย, การบังคับใช้กฎหมายและกู้ภัย, ADAS, UAV Payloads เป็นต้น



PLUG-R Series กล้องอินฟราเรด Core Uncooled โมดูลกล้องความร้อน 400x300 / 17μm 0



เกี่ยวกับทีมอินฟราเรด GST



PLUG-R Series กล้องอินฟราเรด Core Uncooled โมดูลกล้องความร้อน 400x300 / 17μm 1



คำถามที่พบบ่อย



1. ไมโครโบโลมิเตอร์อาร์เรย์ระนาบโฟกัสที่ไม่มีการระบายความร้อนทำงานอย่างไร

โดยการใช้หลักการของเอฟเฟกต์ความร้อนจากการแผ่รังสีอินฟราเรด เครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนจะแปลงพลังงานรังสีอินฟราเรดเป็นพลังงานความร้อนด้วยวัสดุดูดซับอินฟราเรด เพื่อให้อุณหภูมิของวัสดุที่ละเอียดอ่อนเพิ่มขึ้นจากนั้น พารามิเตอร์ทางกายภาพบางอย่างของวัสดุที่มีความละเอียดอ่อนจะเปลี่ยนไปตามนั้นและแปลงเป็นสัญญาณไฟฟ้าหรือสัญญาณแสงที่มองเห็นได้ผ่านกลไกการแปลงบางอย่างที่ออกแบบมาเพื่อตรวจจับวัตถุ



2. ข้อดีของเครื่องตรวจจับอินฟราเรดแบบไม่มีการระบายความร้อนคืออะไร?

เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนไม่จำเป็นต้องมีอุปกรณ์ Integrated Dewar Cooler Assembly (IDCA) และสามารถทำงานได้ที่อุณหภูมิห้องมันมีข้อดีของการเริ่มต้นอย่างรวดเร็ว ใช้พลังงานต่ำ ขนาดเล็ก น้ำหนักเบา อายุยืน ต้นทุนต่ำและแม้ว่าความไวของเครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนจะไม่ดีเท่ากับเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น แต่หลังจากหลายปีของการพัฒนา ประสิทธิภาพด้านต้นทุนก็ดีกว่าตัวตรวจจับแบบระบายความร้อนด้วย ซึ่งมีแนวโน้มในการใช้งานที่กว้างกว่าอย่างเห็นได้ชัด
