1280x1024 12μm 18mK เครื่องตรวจจับอินฟราเรดเย็น องค์ประกอบดีวาร์โคลเลอร์อินทิกรേറ്റ് เครื่องตรวจจับ MWIR

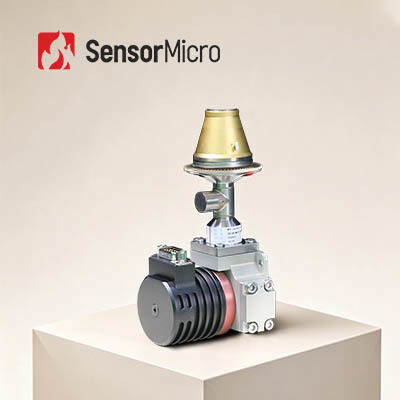

  • 1280x1024 12μm 18mK Cooled Infrared Detector Integrated Dewar Cooler Assembly MWIR Detector
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น C1212M
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 1280x1024/12μm สุทธิ 18mK(F2/F4)
ช่วงสเปกตรัม 3.7~4.8μm เมกะวัตต์ สูงสุด อัตราเฟรม 100เฮิร์ต
เน้น

HgCdTe Cooled Ir Detectors

,

1280x1024 Cooled Ir Detectors

,

GST Cooled Ir Detectors
ฝากข้อความ
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์

HgCdTe Cooled MWIR 1280×1024 12 μm ตัวตรวจจับอินฟราเรด ชุดระบายความร้อนแบบ Dewar ในตัว

ชุดระบายความร้อนแบบ Dewar ในตัว C1212M ให้ประสิทธิภาพการตรวจจับระยะไกลความละเอียดสูงในแพ็คเกจขนาดกะทัดรัด ใช้พลังงานต่ำ สร้างขึ้นจากเทคโนโลยีตัวตรวจจับอินฟราเรดแบบระบายความร้อน HgCdTe (MCT) ให้ความไวที่ยอดเยี่ยมสำหรับการใช้งานการถ่ายภาพความร้อนที่ต้องการมากที่สุด

มีขนาด 149 × 58.5 × 71 มม. และน้ำหนักน้อยกว่า 600 กรัม C1212M ได้รับการออกแบบมาสำหรับการใช้งานที่ต้องการอย่างเข้มงวด ขนาดกะทัดรัดและการใช้พลังงานต่ำทำให้เป็นตัวเลือกที่เหมาะสำหรับกล้องถ่ายภาพความร้อนแบบมือถือ โหลด และระบบอื่นๆ ที่ต้องการประสิทธิภาพที่เหนือกว่าและความละเอียดสูงในโซลูชัน SWaP (ขนาด น้ำหนัก และพลังงาน) ที่ต่ำ

คุณสมบัติหลัก
ความละเอียดเมกะพิกเซล การตรวจจับที่ไว
  • ความละเอียดเมกะพิกเซล 1280 × 1024 สำหรับมุมมองภาพที่กว้าง
  • ขนาดพิกเซลหลักที่ให้ความละเอียดเชิงพื้นที่สูงและระยะการตรวจจับที่ยาวนาน
คุณภาพของภาพที่คมชัด
  • ความสม่ำเสมอของภาพที่ยอดเยี่ยมด้วยอัตราพิกเซลที่มีประสิทธิภาพ ≥ 99.5%
  • ความไวสูงสำหรับการตรวจจับเป้าหมายที่แม่นยำ
ความอเนกประสงค์สูง การจัดหาที่เชื่อถือได้
  • F-number ที่ปรับแต่งได้
  • คุณภาพที่สม่ำเสมอในการผลิตจำนวนมาก
ข้อมูลจำเพาะของผลิตภัณฑ์
รุ่น C1212M
วัสดุไวแสง MCT
ความละเอียด 1280 × 1024
ขนาดพิกเซล 12 μm
การตอบสนองสเปกตรัม 3.7 μm ± 0.2 μm ～ 4.8 μm ± 0.2 μm
โหมดการทำงาน โหมด Snapshot; โหมด ITR/IWR Integration; โหมด Windows; Anti-blooming
ความจุประจุ 6.75 Me⁻ / 4.8 Me⁻ (ITR); 5.25 Me⁻ / 3.3 Me⁻ (IWR)
ช่วงไดนามิก โหมด ITR ≥ 80 dB; โหมด IWR ≥ 76 dB
ช่องสัญญาณออก 4 หรือ 8 ช่องสัญญาณ; สูงสุด 20 MHz ต่อเอาต์พุต
อัตราเฟรมสูงสุด 100 Hz
NETD ทั่วไป 18 mK (F2/F4)
อัตราพิกเซลที่มีประสิทธิภาพ ≥ 99.5%
ความไม่สม่ำเสมอของการตอบสนอง ≤ 8%
Cryocooler ที่กำหนดค่าได้ RS058F LS734
ประเภท Cryocooler Rotary Stirling Cryocooler Linear Stirling Cryocooler
การใช้พลังงานคงที่ (23℃) ≤ 7 W ≤ 10 W
การใช้พลังงานสูงสุด (71℃) ≤ 17 W ≤ 45 W
แหล่งจ่ายไฟ 24 V DC 24 V DC
เวลาทำความเย็น (23℃) ≤ 6 min ≤ 4 min
ขนาดสูงสุด (มม.) 149 × 58.5 × 71 คอมเพรสเซอร์ Φ46 × 122; Dewar Φ55 × 119
น้ำหนัก (ก.) ≤ 600 ≤ 1200
อุณหภูมิการทำงาน -45℃ ～ +71℃
การใช้งานในอุตสาหกรรม

ตัวตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น C1212M MWIR ถูกนำไปใช้อย่างแพร่หลายในหลายสาขา รวมถึงการทดสอบแบบไม่ทำลาย (NDT) การตรวจสอบสิ่งแวดล้อม การเฝ้าระวังระยะไกล และการวิจัยทางวิทยาศาสตร์

ข้อได้เปรียบของเรา

รูปแบบผลิตภัณฑ์ที่หลากหลาย — รวมถึงตัวตรวจจับอินฟราเรด แกนกล้อง และโมดูล — เพื่อตอบสนองความต้องการในการรวมระบบที่หลากหลาย

ความหลากหลายของผลิตภัณฑ์ที่หลากหลาย

ความละเอียดอาร์เรย์หลายแบบ ขนาดพิกเซล คลื่นความถี่ และตัวเลือกเลนส์ ให้ความยืดหยุ่นมากขึ้นสำหรับการใช้งานที่หลากหลาย

ประสิทธิภาพที่โดดเด่น

ภาพที่ชัดเจน ขนาดกะทัดรัด การใช้พลังงานต่ำ ความไวสูง และความน่าเชื่อถือสูง — ออกแบบมาเพื่อทำงานภายใต้ความท้าทายด้านสิ่งแวดล้อมที่หลากหลาย

การรวมระบบที่ง่ายดาย

ตัวเลือกอินเทอร์เฟซหลายแบบทำให้การรวมระบบง่ายขึ้นและช่วยให้พัฒนาได้อย่างรวดเร็วในหลากหลายสาขาการใช้งาน

คำถามที่พบบ่อย
1. ความแตกต่างระหว่างการถ่ายภาพแสงน้อย การถ่ายภาพ IR แบบแอคทีฟ และการถ่ายภาพความร้อนคืออะไร?

การถ่ายภาพแสงน้อยต้องการแสงธรรมชาติและแปลงภาพแสงธรรมชาติที่อ่อนแอให้เป็นภาพอิเล็กทรอนิกส์ที่ปรับปรุงแล้วผ่านตัวขยายภาพ การถ่ายภาพ IR แบบแอคทีฟจะปล่อยแสงอินฟราเรดและอาศัยลำแสงอินฟราเรดที่สะท้อนจากเป้าหมาย ทำให้การพรางตัวแย่มาก การถ่ายภาพความร้อนไม่ต้องการแสงเลย — เป็นเทคโนโลยีการมองเห็นตอนกลางคืนด้วยอินฟราเรดแบบพาสซีฟที่ตรวจจับความแตกต่างของการแผ่รังสีอินฟราเรดระหว่างเป้าหมายกับฉาก หรือระหว่างส่วนต่างๆ ของวัตถุ ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของสภาพแสงแวดล้อม และทำงานได้ในเวลากลางคืน หรือแม้แต่ในหมอก ฝน และสภาพแวดล้อมที่รุนแรงอื่นๆ

2. คุณสามารถบล็อกการถ่ายภาพความร้อนได้หรือไม่?

ในกรณีส่วนใหญ่ คุณไม่สามารถทำได้ อย่างไรก็ตาม รังสีอินฟราเรดไม่สามารถทะลุผ่านกำแพงได้ และกระจกสามารถบล็อก IR ได้ ดังนั้น หากคุณไม่ต้องการถูกตรวจจับ คุณสามารถซ่อนตัวอยู่หลังกระจกหรือกำแพงเพื่อบล็อกการถ่ายภาพความร้อนได้
