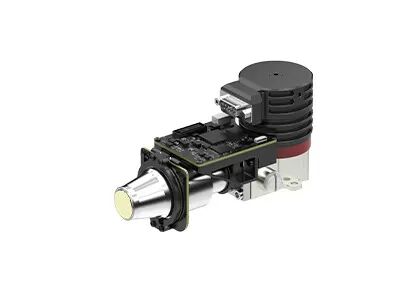

โมดูลกล้องความร้อนความไวสูง 320x256 / 30μm MCT MWIR Cooled
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ปณิธาน | 320x256 / 30μm | อัตราเฟรม | ปรับได้ 1~200Hz |
|---|---|---|---|
| ขนาด | 142x58.5x71mm | น้ำหนัก | ≤680g |
| NETD | ≤9mK | ช่วงสเปกตรัม | 3.7~4.8μm |
| แสงสูง | โมดูลกล้องความร้อน 320x256,680g โมดูลกล้องความร้อน 9mK โมดูลกล้อง MWIR,9mK MWIR Camera Module |
||
รายละเอียดสินค้า

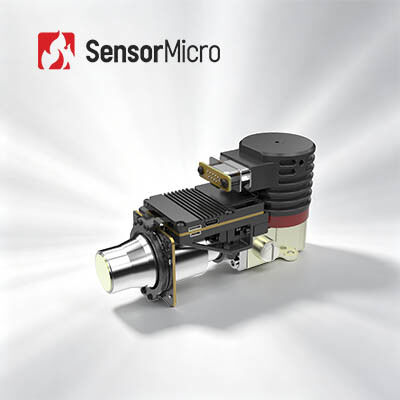

EYAS330 Cooled AD Module
ความไวแสงสูง 320x256 / 30μm MCT MWIR โมดูลอินฟราเรดระบายความร้อนด้วย Proximity Board
รายละเอียดสินค้า
โมดูล EYAS330 AD เป็นโมดูลอินฟราเรดแบบอะนาล็อก-ดิจิตอลระบายความร้อนด้วยรูปแบบ 320x256 IR FPA ระยะพิทช์30μmขนาด 320x256NETD ทั่วไปของ EYAS330 นั้นน้อยกว่า 9mKความไวแสงสูงช่วยรับรองการตรวจจับหรือการรับรู้ความแตกต่างของรังสีอินฟราเรดที่น้อยมากในระยะทางไกล
โมดูล AD นี้ประกอบด้วยบอร์ดความใกล้ชิดที่ให้การจับเวลา FPA และอุปกรณ์จ่ายไฟที่มีความละเอียดอ่อนนอกจากนี้ อินเทอร์เฟซ Camera Link ยังส่งออกข้อมูลดิบ 16 บิต ซึ่งช่วยลดความยุ่งยากในการผสานรวมเครื่องตรวจจับเข้ากับระบบ
ดังนั้น โมดูล EYAS330 จึงช่วยให้ลูกค้า OEM ดำเนินการทดสอบการยอมรับอย่างรวดเร็วบนเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วย GST C330M 320x256@30μm เริ่มต้นการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลอินฟราเรดแบบระบายความร้อนหรือกล้องความร้อนอินฟราเรดแบบสมบูรณ์หรือระบบที่ใช้อินฟราเรดระบายความร้อน เครื่องตรวจจับ
คุณสมบัติหลัก
- ง่ายต่อการพัฒนาและบูรณาการ
- เอาต์พุตอินเทอร์เฟซ Cameralink 16 บิตข้อมูลดิบ, การควบคุมพอร์ตอนุกรม
- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ
- 5V อุปทานเดียว
- สามารถจับเป้าหมายเคลื่อนที่ด้วยความเร็วสูงได้
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | EYAS330 |
| ประสิทธิภาพเครื่องตรวจจับ IR | |
| ปณิธาน | 320x256 |
| Pixel Pitch | 30μm |
| เครื่องทำความเย็น | RS058 |
| ช่วงสเปกตรัม | 3.7μm ～ 4.8μm MW |
| เวลาทำความเย็น (25°C) | ≤6นาที |
| NETD ที่เหมาะสมที่สุด (20 ° C) | ≤9mK |
| โหมดการทำงาน | |
| อัตราเฟรม | ปรับได้ 1~200Hz |
| โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR/IWR;โหมด Windows;ป้องกันการบาน |
| ข้อกำหนดทางไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60 พิน |
| วิดีโอดิจิทัล | Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต |
| ซิงค์ภายนอก | CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก |
| การสื่อสาร | พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps |
| พาวเวอร์ซัพพลาย | แผงภาพ 1 ช่อง: 5V เครื่องทำความเย็น 1 ช่อง: 24V |
| การใช้พลังงานที่เสถียร | 7W |
| ขนาด (มม.) | 142×58.5×71 |
| น้ำหนัก | ≤680g |
| อุณหภูมิในการทำงาน | -40°C ~ +60°C |
| ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
งานอุตสาหกรรม
โมดูลถ่ายภาพความร้อน EYAS330 มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
นิทรรศการ
คำถามที่พบบ่อย
1. ตัวตรวจจับ MCT/HgCdTe คืออะไร?
MCT หรือที่เรียกว่า HgCdTe หมายถึง Mercury-Cadmium-Tellurid ซึ่งเป็นสารประกอบทางเคมีของแคดเมียมเทลลูไรด์ (CdTe) และปรอทเทลลูไรด์ (HgTe) และวัสดุทั่วไปในเครื่องตรวจจับแสงเครื่องตรวจจับ MCT/ HgCdTe เป็นเครื่องตรวจจับโฟโตคอนดักเตอร์ที่ทำงานในสภาพแวดล้อมที่อุณหภูมิต่ำและสามารถตรวจจับรังสีอินฟราเรดได้มีความไวมากกว่าเซ็นเซอร์ความร้อน
2. เครื่องตรวจจับ T2SL คืออะไร?
T2SL หมายถึง Type-II Superlattice ซึ่งเป็นวัสดุประดิษฐ์ที่มี heterojunction เป็นระยะ ๆ สลับกันที่ขนาดนาโนเมตรมีความสม่ำเสมอสูงและคุณสมบัติทางแสงที่เหนือกว่า เช่น มวลอิเล็กตรอนที่มีประสิทธิภาพ ค่าสัมประสิทธิ์การดูดกลืนขนาดใหญ่ และประสิทธิภาพควอนตัมสูงเมื่อเทียบกับเครื่องตรวจจับอินฟราเรด MCT เครื่องตรวจจับอินฟราเรด T2SL มีความสม่ำเสมอของวัสดุที่ดี ต้นทุนต่ำ และประสิทธิภาพใกล้เคียงกับเครื่องตรวจจับอินฟราเรด MCT ในแถบคลื่นขนาดกลางและยาว แต่มีข้อได้เปรียบที่ดีในแถบคลื่นที่ยาวมาก
