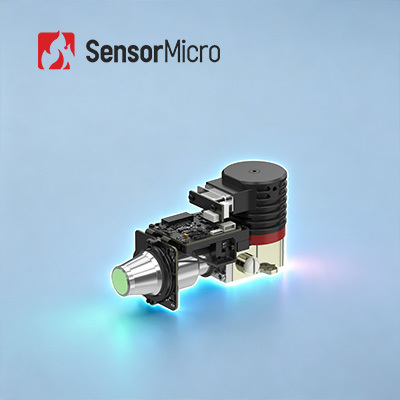

15μm 640x512 Cooled IR Detector Integration โมดูลกล้อง MCT MWIR
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 640x512/15μm | NETD | ≤17mK |
---|---|---|---|
ช่วงสเปกตรัม | 3.7~4.8μm | ขนาด | 147x58.5x71mm |
แสงสูง | 640x512 Cooled Ir Detector,17mK Cooled Ir Detector,5V MWIR Camera Module |
ตัวเร่งความเร็วสำหรับ 640x512 / 15μm MCT MWIR Cooled Infrared Detector Integration
โมดูล AD ที่ระบายความร้อนด้วยซีรีส์ EYAS มีฟังก์ชันพรีแอมพลิฟายเออร์เพื่อแปลงสัญญาณแอนะล็อกจากเครื่องตรวจจับ IR ที่ระบายความร้อนด้วยความเย็นเป็นเอาต์พุตสตรีมวิดีโอดิจิทัลสามารถใช้ได้กับรูปแบบความละเอียดที่แตกต่างกันและแถบคลื่นต่างๆEYAS615A เป็นสมาชิกของตระกูล EYAS ที่มีเครื่องตรวจจับการระบายความร้อนด้วย MWIR ขนาด 640x512@15μm และ RS058 cryocooler ในตัว
โมดูล EYAS615A AD มีอัตราเฟรมสูงถึง 120Hz, สแน็ปช็อต, ITR/IWR, หน้าต่าง, โหมดการทำงานป้องกันการบานบอร์ดความใกล้ชิดมาพร้อมกับ EYAS615A ทำให้เป็นเครื่องเร่งความเร็วสำหรับลูกค้า OEM เพื่อดำเนินการทดสอบการยอมรับอย่างรวดเร็วกับเครื่องตรวจจับอินฟราเรด GST เริ่มการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลและผลิตภัณฑ์ทั้งหมดโดยใช้เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น
- ง่ายต่อการพัฒนาและบูรณาการ
- เอาต์พุตอินเทอร์เฟซ Cameralink 16 บิตข้อมูลดิบ, การควบคุมพอร์ตอนุกรม
- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ
- 5V การจ่ายครั้งเดียว
- สามารถจับเป้าหมายเคลื่อนที่ด้วยความเร็วสูงได้
แบบอย่าง | EYAS615A |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 640x512 |
Pixel Pitch | 15μm |
เครื่องทำความเย็น | RS058 |
ช่วงสเปกตรัม | 3.7μm ~ 4.8μm MW |
เวลาทำความเย็น (25°C) | ≤6นาที |
NETD ที่เหมาะสมที่สุด (20 ° C) | ≤17mK |
โหมดการทำงาน | |
อัตราเฟรม | ปรับได้ 1~120Hz |
โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR/IWR;โหมด Windows;ป้องกันการบาน |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60 พิน |
วิดีโอดิจิทัล | Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต |
ซิงค์ภายนอก | CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก |
การสื่อสาร | พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps |
พาวเวอร์ซัพพลาย | แผงภาพ 1 ช่อง: 5V เครื่องทำความเย็น 1 ช่อง: 24V |
การใช้พลังงานที่เสถียร | 7W |
ขนาด (มม.) | 147×58.5×71 |
น้ำหนัก | ≤680g |
อุณหภูมิในการทำงาน | -40°C ~ +60°C |
ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
โมดูลถ่ายภาพความร้อน EYAS615A มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. วิธีการเลือกความละเอียดของเครื่องตรวจจับอินฟราเรดที่เหมาะสม?
ขึ้นอยู่กับความต้องการและการใช้งานจริงของผลิตภัณฑ์ของคุณ และราคาก็เป็นปัจจัยที่ต้องพิจารณาด้วยหากคุณภาพของภาพไม่สูง คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดที่มีความละเอียดต่ำได้ เช่น 120x90, 256x192, 400x300หากคุณต้องการภาพที่คมชัดเป็นพิเศษสำหรับวัตถุประสงค์พิเศษบางอย่าง เช่น การตรวจสอบระยะไกล คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดความละเอียดสูงขนาด 1280x1024 ได้
2. ตัวตรวจจับ MCT/HgCdTe คืออะไร?
MCT หรือที่เรียกว่า HgCdTe หมายถึง Mercury-Cadmium-Tellurid ซึ่งเป็นสารประกอบทางเคมีของแคดเมียมเทลลูไรด์ (CdTe) และปรอทเทลลูไรด์ (HgTe) และวัสดุทั่วไปในเครื่องตรวจจับแสงเครื่องตรวจจับ MCT/ HgCdTe เป็นเครื่องตรวจจับโฟโตคอนดักเตอร์ที่ทำงานในสภาพแวดล้อมที่อุณหภูมิต่ำและสามารถตรวจจับรังสีอินฟราเรดได้มีความไวมากกว่าเซ็นเซอร์อุณหภูมิ
3. ข้อดีของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ระบายความร้อนด้วยการทำงานที่อุณหภูมิต่ำซึ่งจัดหาโดยตัวตรวจจับ dewar cooler (ddc)มีความไวสูงและสามารถแยกแยะความแตกต่างของอุณหภูมิที่ลึกซึ้งกว่าเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนสามารถตรวจจับ ระบุ และจดจำวัตถุในระยะไกลมาก ซึ่งอยู่ห่างออกไปกว่าสิบกิโลเมตรโครงสร้างของตัวตรวจจับการระบายความร้อนนั้นซับซ้อนมาก ซึ่งส่งผลให้มีค่าใช้จ่ายค่อนข้างสูงเมื่อเทียบกับตัวตรวจจับที่ไม่มีการระบายความร้อน
