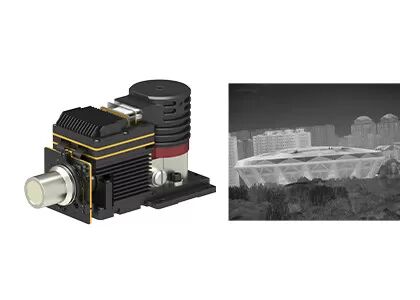

GAVIN615L T2SL กล้องความร้อน Core LWIR Cooled Thermal Image Sensor Module
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 640x512 / 15μm | Cryo คูลเลอร์ | RS058 |
---|---|---|---|
NETD | ≤25mK | อัตราเฟรม | 50Hz/100Hz |
ขนาด | 155x67x80mm | น้ำหนัก | ≤900g |
แสงสูง | แกนกล้องความร้อน T2SL,โมดูลเซ็นเซอร์ภาพความร้อน 640x512,แกนกล้องความร้อน 900g |
GAVIN615L T2SL 640x512 / 15µm LWIR โมดูลกล้องระบายความร้อนด้วยความร้อนที่ชัดเจน
ซีรี่ส์ GAVIN เป็นโมดูลอินฟราเรดระบายความร้อนมาตรฐานที่พัฒนาโดย Global Sensor Technology (GST)สามารถใช้ได้กับรูปแบบความละเอียดที่แตกต่างกัน แถบคลื่นต่างๆ และตัวเลือกเลนส์ออปติคัลแบบต่อเนื่องที่แตกต่างกันโมดูลถ่ายภาพความร้อน GAVIN615L เป็นหนึ่งในซีรีส์ GAVIN ที่มีเครื่องตรวจจับ T2SL LWIR ขนาด 640x512 / 15µm และช่องแช่แข็ง RS058 ภายใน
อัลกอริธึมการประมวลผลภาพต่างๆ ถูกฝังอยู่ในอุปกรณ์อิเล็กทรอนิกส์ GAVIN615L แล้ว เพื่อส่งสัญญาณภาพอินฟราเรดที่ชัดเจนในความมืดสนิทหรือสภาพอากาศเลวร้ายสามารถตรวจจับและรับรู้ความเสี่ยงและภัยคุกคามในระยะไกล พร้อมนำเสนอรายละเอียดเป้าหมายเพิ่มเติมในระยะทางสั้น ๆ
- ตอบสนองความต้องการของการตรวจจับระยะไกล
- ความไวสูง
- บูรณาการเข้ากับระบบได้ง่าย
- อินเทอร์เฟซ DVP/Cameralink, เอาต์พุตภาพ RAW/YUV
- มีเลนส์ซูมออปติคอลต่อเนื่องหลากหลายให้เลือก
แบบอย่าง | GAVIN615L |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 640x512 |
Pixel Pitch | 15μm |
เครื่องทำความเย็น | RS058 |
ช่วงสเปกตรัม | 7.7μm~9.5μm LW |
เวลาทำความเย็น (20 องศาเซลเซียส) | ≤7นาที |
สุทธิ (20 องศาเซลเซียส) | ≤25mK |
การประมวลผลภาพ | |
อัตราเฟรม | 50Hz/100Hz |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ×1/×2/×4 |
ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยงพลิก |
อัลกอริธึมภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | J30JZ 25pin |
วิดีโอแอนะล็อก | เพื่อน |
วิดีโอดิจิทัล | RAW/YUV 16 บิต: เอาต์พุต DVP/Cameralink 16 บิต |
ซิงค์ภายนอก | ซิงค์ภายนอกเฟรม: RS422 Level |
การสื่อสาร | RS422, 115200bps |
พาวเวอร์ซัพพลาย | 20~28VDC |
การใช้พลังงานที่เสถียร | 14W |
ขนาด (มม.) | 155×67×80 |
น้ำหนัก | ≤900g |
อุณหภูมิในการทำงาน | -40°C ~ +60°C |
ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
เลนส์ออปติคอล | |
เลนส์เสริม | ซูมคงที่: 25 มม./F2 |
โมดูลถ่ายภาพความร้อน GAVIN615L มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1.อินฟราเรดเทอร์โมกราฟีคืออะไร?
Thermography เป็นเทคโนโลยีใหม่และมีประสิทธิภาพของวิธีการวินิจฉัยแบบไม่รุกรานโดยอาศัยการตรวจจับอุณหภูมิพื้นผิวของวัตถุรังสีอินฟราเรด (IR) ที่ปล่อยออกมาจากวัตถุจะถูกบันทึกและแสดงเป็นภาพในรูปแบบของแผนที่การกระจายอุณหภูมิ
2. เทอร์โมกราฟีอินฟราเรดใช้ทำอะไรได้บ้าง?
ภาพความร้อนอินฟราเรดสามารถใช้ในการตรวจสอบบ้าน ระบุข้อบกพร่องของโครงสร้าง ความผิดพลาดทางไฟฟ้า ความผิดปกติทางกล การเปลี่ยนแปลงทางสรีรวิทยาของคนและสัตว์ และอื่นๆ อีกมากมาย
3. ข้อดีของการถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
สำหรับการทดสอบแบบไม่ทำลาย จะทดสอบได้ง่ายและตอบสนองอย่างรวดเร็วโดยไม่เกิดความเสียหาย ซึ่งส่งผลให้ประหยัดค่าใช้จ่าย เพิ่มประสิทธิภาพในการทำงาน ลดกำลังคนและอุปกรณ์
สำหรับการถ่ายภาพความร้อนทางการแพทย์ จะมีประสิทธิภาพมากในการค้นหาปัญหาที่ซ่อนอยู่ในร่างกายมนุษย์ ปลอดภัย 100% โดยไม่มีรังสีและความเจ็บปวด ซึ่งเป็นเครื่องมือในอุดมคติสำหรับการตรวจสุขภาพในระยะเริ่มแรก
