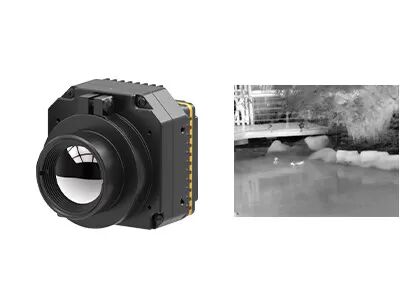

แกนกล้องความร้อน 400x300 / 17μm รวมอยู่ในกล้องรักษาความปลอดภัยด้วยความร้อนเพื่อการเฝ้าระวัง
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xพิมพ์ | โมดูลกล้องที่ไม่มีการระบายความร้อน | NETD | <30mK |
---|---|---|---|
ปณิธาน | 400x300 / 17μm | การใช้พลังงานโดยทั่วไป | <1.1W |
อัตราเฟรม | 9Hz/25Hz/30Hz/50Hz/60Hz | น้ำหนัก | ≤77g |
แสงสูง | แกนกล้องความร้อน 400x300,แกนกล้องความร้อนส่วนบุคคลสังเกตการณ์ |
แกนกล้องความร้อน 400x300 / 17μm รวมอยู่ในกล้องรักษาความปลอดภัยด้วยความร้อนเพื่อการเฝ้าระวัง
PLUG417 เป็นหนึ่งในโมดูลเซ็นเซอร์ภาพความร้อนแบบไม่ระบายความร้อนรุ่น PLUG ที่พัฒนาโดย Global Sensor Technology (GST)
ประกอบด้วยเซ็นเซอร์ภาพความร้อนแบบไม่ระบายความร้อนขนาด 400x300 / 17µm ส่วนประกอบออปติคัลครบชุด วงจรประมวลผลสัญญาณ และอัลกอริธึมการประมวลผลภาพที่ไม่เหมือนใคร โมดูลเซ็นเซอร์อินฟราเรด PLUG417 ช่วยให้มั่นใจได้ถึงภาพที่คมชัด คุณภาพที่ราบรื่น และประสิทธิภาพที่เหนือกว่า
โมดูลกล้องเซ็นเซอร์ความร้อน PLUG417 มีอินเทอร์เฟซทั่วไปในอุตสาหกรรมที่หลากหลายสำหรับปลั๊กอินที่ใช้งานง่ายและการรวมเข้ากับกล้องอินฟราเรด OMEเรามีโซลูชันการถ่ายภาพความร้อนที่ประสบความสำเร็จเพื่อนำไปประยุกต์ใช้กับงานหลายประเภท
Global Sensor Technology คือซัพพลายเออร์ของเซ็นเซอร์ตรวจจับอินฟราเรดและแกนกล้องความร้อนแบบ OEMเรามีประสบการณ์มากกว่า 10 ปีในอุตสาหกรรมการถ่ายภาพความร้อนด้วยอินฟราเรดเรามีทีมบริการหลังการขายมืออาชีพเพื่อให้บริการลูกค้าด้วยการตอบกลับอย่างมืออาชีพสำหรับคำถามหรือปัญหาใด ๆ โปรดติดต่อเราได้ตลอดเวลา เราจะอยู่ในครั้งแรกเพื่อให้คุณตอบ
- NETD<30mk, ความไวแสงสูง
- ประสิทธิภาพที่มั่นคง
- การรวมและปลั๊กอินที่ง่ายดาย
- คุณภาพของภาพและรายละเอียดที่ชัดเจน
- การปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง
แบบอย่าง | PLUG417 |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 400x300 |
Pixel Pitch | 17μm |
ช่วงสเปกตรัม | 8~14μm |
NETD | <30mk |
การประมวลผลภาพ | |
อัตราเฟรม | 9Hz/25Hz/30Hz/50Hz/60Hz |
เวลาเริ่มต้น | <10s |
วิดีโอแอนะล็อก | PAL/NTSC |
วิดีโอดิจิทัล | RAW/YUV/BT656/LVDS |
ส่วนประกอบส่วนขยาย | USB/Camerlink |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ซูมต่อเนื่อง 1~8X ขนาดขั้น 1/8 |
การแสดงภาพ | สีดำร้อน/สีขาวร้อน/สีหลอก |
ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยงพลิก |
อัลกอริธึมภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | อินเทอร์เฟซ 50pin_HRS |
โหมดการสื่อสาร | RS232-TTL, 115200bps |
การจ่ายแรงดัน | 4.5~6V |
การใช้พลังงานโดยทั่วไป | <1.1W |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 44.5mmx44.5mmx36.6mm |
น้ำหนัก | ≤77g |
การปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40°C ~ +70°C |
อุณหภูมิในการจัดเก็บ | -45°C ~ +85°C |
ความชื้น | 5%~95% ไม่ควบแน่น |
การสั่นสะเทือน | การสั่นสะเทือนแบบสุ่ม 5.35grms, 3 Axis |
ช็อค | ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | Athermal โฟกัสคงที่: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm เลนส์ที่ใช้มอเตอร์: 75mm/100mm/150mm ซูมออปติคอลต่อเนื่อง: 30-150mm |
โมดูลกล้องถ่ายภาพความร้อน PLUG417 ใช้กันอย่างแพร่หลายในด้านความปลอดภัยและการตรวจสอบ กลางแจ้ง การกู้ภัยในการบังคับใช้กฎหมาย การผจญเพลิงและกู้ภัย ADAS, UAV Payloads เป็นต้น
1. ไมโครโบโลมิเตอร์อาร์เรย์ระนาบโฟกัสที่ไม่มีการระบายความร้อนทำงานอย่างไร
โดยการใช้หลักการของเอฟเฟกต์ความร้อนจากการแผ่รังสีอินฟราเรด เครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนจะแปลงพลังงานรังสีอินฟราเรดเป็นพลังงานความร้อนด้วยวัสดุดูดซับอินฟราเรด เพื่อให้อุณหภูมิของวัสดุที่ละเอียดอ่อนเพิ่มขึ้นจากนั้น พารามิเตอร์ทางกายภาพบางอย่างของวัสดุที่มีความละเอียดอ่อนจะเปลี่ยนไปตามนั้นและแปลงเป็นสัญญาณไฟฟ้าหรือสัญญาณแสงที่มองเห็นได้ผ่านกลไกการแปลงบางอย่างที่ออกแบบมาเพื่อตรวจจับวัตถุ
2. ข้อดีของเครื่องตรวจจับอินฟราเรดแบบไม่มีการระบายความร้อนคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนไม่จำเป็นต้องมีอุปกรณ์ Integrated Dewar Cooler Assembly (IDCA) และสามารถทำงานได้ที่อุณหภูมิห้องมันมีข้อดีของการเริ่มต้นอย่างรวดเร็ว ใช้พลังงานต่ำ ขนาดเล็ก น้ำหนักเบา อายุยืน ต้นทุนต่ำและแม้ว่าความไวของเครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนจะไม่ดีเท่ากับเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น แต่หลังจากหลายปีของการพัฒนา ประสิทธิภาพด้านต้นทุนก็ดีกว่าตัวตรวจจับแบบระบายความร้อนด้วย ซึ่งมีแนวโน้มในการใช้งานที่กว้างกว่าอย่างเห็นได้ชัด
