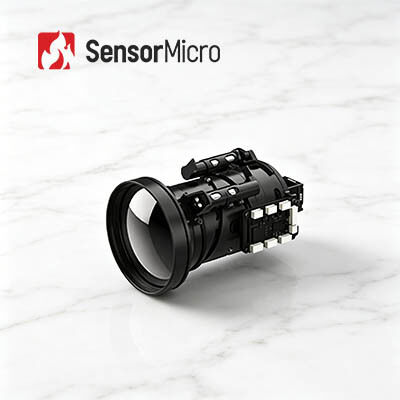

โมดูลกล้องถ่ายภาพความร้อน LWIR ที่มีความละเอียด 640x512 และขนาดพิกเซล 12μm เพื่อการถ่ายภาพความร้อนที่ชัดเจน
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iSE612 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| NETD ทั่วไป | ≤20mK | อัตราเฟรมดิจิตอล | 50เฮิร์ต |
|---|---|---|---|
| พิมพ์ | โมดูลกล้องที่ไม่มีการระบายความร้อน | อัลกอริธึมรูปภาพ | NUC/DRC/DNS/DDE/SFFC |
| ปณิธาน | 640x512 / 12μm | การใช้พลังงานโดยทั่วไป | 0.8W@50Hz@23±3℃ |
| เน้น | โมดูลกล้องความร้อน 400x300,77g โมดูลกล้องความร้อน |
||
รายละเอียดสินค้า

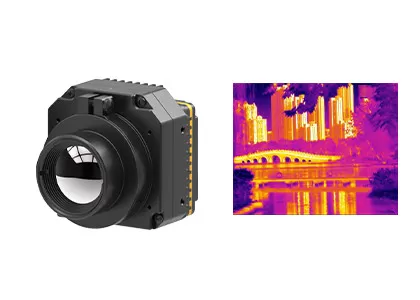

โมดูลกล้องถ่ายภาพความร้อน LWIR 640x512 / 12μm พร้อมการถ่ายภาพความร้อนแบบใส
Uncooled LWIR 640x512/12 μm โมดูลกล้องอินฟราเรดพร้อมการถ่ายภาพความร้อนที่ชัดเจน
แกนอินฟราเรด iSE612 โดดเด่นด้วยความสามารถในการถ่ายภาพที่มีความเสถียร ต้นทุนที่ประหยัด และประสิทธิภาพในการผสานรวมที่ง่ายดาย ขับเคลื่อนโดยเซ็นเซอร์ความร้อนบรรจุภัณฑ์เซรามิก ApexCore ที่พัฒนาขึ้นเองซึ่งมีความละเอียด 640×512 และขนาดพิกเซล 12μm ทำให้ได้รับความแม่นยำในการตรวจจับความร้อนที่เหนือกว่าและระดับเสียงรบกวนต่ำภายใต้มาตรฐาน NETD≤20mK
เมื่อทำงานโดยไม่มีการปรับเทียบชัตเตอร์ อุปกรณ์จะหลีกเลี่ยงการกระตุกของเฟรมเป็นระยะๆ ได้อย่างสมบูรณ์ โดยจะรักษาเอาต์พุตภาพความร้อนที่ต่อเนื่องและราบรื่นในระหว่างการสังเกต
รูปลักษณ์ที่เล็กลงนำมาซึ่งข้อได้เปรียบที่โดดเด่นในการติดตั้งและการจัดวาง การวัดที่กะทัดรัดและน้ำหนักแกนเปลือยที่เบาทำให้พอดีกับพื้นที่แคบของอุปกรณ์ต่างๆ การออกแบบโครงสร้างประหยัดพื้นที่อย่างเหมาะสมช่วยเพิ่มความยืดหยุ่นในการประกอบระบบและการวางแผนเค้าโครงโดยรวมได้อย่างมาก
ฟังก์ชันในตัวที่หลากหลายครอบคลุมโหมดการใช้งานที่หลากหลาย เช่น การเพิ่มประสิทธิภาพความละเอียดสูง การดูภาพซ้อนภาพ และโหมดสลีปประหยัดพลังงาน นอกจากนี้ยังรองรับการแก้ไข OSD ที่ยืดหยุ่นและการปรับเทียบอย่างรวดเร็วเพียงคลิกเดียว ความเข้ากันได้ที่สมบูรณ์แบบกับหน้าจอแสดงผล เลนส์สายตา และอุปกรณ์เสริมเพิ่มเติมต่างๆ จะช่วยอำนวยความสะดวกในการขยายฟังก์ชันในภายหลังและการพัฒนาแบบกำหนดเอง ตอบสนองความต้องการในการใช้งานในตลาดที่หลากหลายและความต้องการอุปกรณ์ที่ตรงกัน
คุณสมบัติหลัก
ราบรื่น เสถียร และคุ้มต้นทุนสูง
- ไม่จำเป็นต้องปรับเทียบชัตเตอร์ระหว่างการทำงาน ช่วยขจัดปัญหาภาพกระตุกซึ่งพบได้ทั่วไปในระบบที่ใช้ชัตเตอร์แบบดั้งเดิม
- ใช้เครื่องตรวจจับบรรจุภัณฑ์เซรามิก ApexCore ที่คุ้มต้นทุนสูง NETD≤20mK
กะทัดรัดและน้ำหนักเบา ยืดหยุ่นสำหรับการบูรณาการ
- ขนาดเล็กเพียง 25.4×25.4×22.7 มม. น้ำหนักแกนเปลือย ≤26±1.5g
- การออกแบบโครงสร้างที่ประหยัดพื้นที่ช่วยให้สามารถจัดวางระบบและบูรณาการได้อย่างยืดหยุ่น
คุณสมบัติที่หลากหลายสำหรับการบูรณาการอย่างราบรื่น
- รองรับอัลกอริธึมความละเอียดสูง, การแสดงภาพซ้อนภาพ, OSD ที่ปรับแต่งได้, โหมดสลีป, การปรับเทียบด้วยคลิกเดียว และความเข้ากันได้กับจอแสดงผล Micro OLED ต่างๆ
- เข้ากันได้กับเลนส์ออพติคอลหลายตัวและส่วนประกอบส่วนขยายเพื่อการพัฒนารองและการปรับแต่งระบบที่ง่ายดาย
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | iSE612 | |
|---|---|---|
| ตัวบ่งชี้เครื่องตรวจจับ IR | ||
| วัสดุที่ละเอียดอ่อน | วอกซ์ | |
| ปณิธาน | 640×512 | |
| ขนาดพิกเซล | 12μm | |
| การตอบสนองทางสเปกตรัม | 8ไมโครเมตร ~ 14ไมโครเมตร | |
| NETD ทั่วไป |
≤20mK |
|
| การประมวลผลภาพ | ||
| อัตราเฟรมดิจิตอล | 50เฮิร์ต | |
| เวลาเริ่มต้น | 6ส | |
| วิดีโอดิจิทัล | YUV420/YUV422/RGB888/ดิบ | |
| อัลกอริธึมรูปภาพ | NUC/DRC/DNS/DDE/SFFC | |
| ไร้ชัตเตอร์ | รองรับ | |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/Rainbow1/Rainbow2/Tint/Black Hot) | |
| ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยง | |
| ซูมดิจิตอล | 1x/2x/4x/8x | |
| โหมดการชดเชย | คู่มือ | |
| ไฟฟ้า | ||
| อินเทอร์เฟซภายนอกมาตรฐาน | 50พิน: BP040SB-50-0114-B-R0 | |
| อินเตอร์เฟซการสื่อสาร | TTL-232/USB2.0 | |
| อินเตอร์เฟซวิดีโอดิจิตอล | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| ส่วนประกอบส่วนขยาย | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| อินเตอร์เฟซไฟฟ้า | ||
| แรงดันไฟฟ้า | 2.7V~5.3V | |
| การใช้พลังงานโดยทั่วไป | 0.8W@50Hz@23±3℃ | |
| เครื่องกล/เลนส์ | ||
| ขนาดแกนเปลือย | 25.4×25.4×22.7มม | φ36×24.3มม |
| น้ำหนักแกนเปลือย | 26±1.5ก | 28±1.5ก |
| เลนส์ออฟติคอล | Athermal โฟกัสคงที่: 4.8/9.1/13/19 มม |
|
| ผลกระทบ | Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง | 1500g@0.4ms |
| การสั่นสะเทือน |
5.35g, การสั่นสะเทือนแบบสุ่ม, 3 แกน |
|
| ส่วนประกอบชัตเตอร์ | ไม่จำเป็น | |
| การปรับตัวด้านสิ่งแวดล้อม | ||
| อุณหภูมิในการทำงาน | -40°C~+70°C | |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C | |
| ความชื้น | 5%~95% ไม่ควบแน่น | |
| การรับรอง | ROHS2.0/การเข้าถึง | |
การใช้งานทางอุตสาหกรรม
โมดูลกล้องถ่ายภาพความร้อน iSE612 ใช้กันอย่างแพร่หลายในการมองเห็นทางอุตสาหกรรม การดับเพลิงและกู้ภัย การเฝ้าระวังความปลอดภัย การสังเกตการณ์กลางแจ้ง การมองเห็นของเครื่องจักร เครื่องใช้ไฟฟ้า ฯลฯ
พันธมิตรที่เชื่อถือได้ของคุณในการตรวจจับอินฟราเรด
ความเชี่ยวชาญทางเทคนิคเชิงลึก
ด้วยประสบการณ์หลายปีในการวิจัย การพัฒนา และการประยุกต์ใช้เทคโนโลยีเซ็นเซอร์อินฟราเรด เราได้สร้างความสามารถที่แข็งแกร่งในด้านการออกแบบชิป การผลิตแผ่นเวเฟอร์ การบรรจุและการทดสอบ รวมถึงการบูรณาการระบบ รากฐานที่มั่นคงของเราช่วยให้เราสามารถนำเสนอผลิตภัณฑ์ที่เป็นนวัตกรรมและเชื่อถือได้ซึ่งตอบสนองความต้องการของตลาดที่เปลี่ยนแปลงไปอย่างต่อเนื่อง
มุ่งเน้นไปที่นวัตกรรมและการนำไปใช้จริงในการตรวจจับอินฟราเรด
เรามุ่งมั่นที่จะขับเคลื่อนความก้าวหน้าทางเทคโนโลยีในการถ่ายภาพความร้อน ผลักดันขอบเขตของ NETD, SWaP และอุณหภูมิในการทำงานอย่างต่อเนื่อง ผลิตภัณฑ์ของเราเป็นผู้นำในการใช้งานด้านการรักษาความปลอดภัย การตรวจสอบทางอุตสาหกรรม ระบบอัจฉริยะ และอื่นๆ อย่างต่อเนื่อง
กลุ่มผลิตภัณฑ์ที่หลากหลาย
ด้วยการสนับสนุนจากการวิจัยและพัฒนาที่เป็นอิสระและเส้นทางทางเทคนิคที่หลากหลาย เรานำเสนอส่วนประกอบการตรวจจับอินฟราเรดที่ครอบคลุม ทั้งแบบระบายความร้อนและแบบไม่ระบายความร้อน โดยมอบโซลูชันที่ปรับให้เหมาะกับอุตสาหกรรมที่หลากหลาย
การตรวจสอบความน่าเชื่อถือที่เข้มงวดช่วยให้มั่นใจได้ถึงการประกันคุณภาพ
ด้วยการสนับสนุนจากระบบการจัดการคุณภาพที่แข็งแกร่ง ผลิตภัณฑ์ของเราจึงผ่านขั้นตอนการทดสอบหลายขั้นตอนตลอดการผลิต เพื่อให้มั่นใจถึงความเสถียรและความน่าเชื่อถือในระยะยาว
การสนับสนุนด้านเทคนิคระดับมืออาชีพและบริการการพัฒนาร่วม
ทีมวิศวกรของเราทำงานอย่างใกล้ชิดกับทีม R&D และผลิตภัณฑ์ของลูกค้าเพื่อเร่งการรวมระบบ ปรับปรุงประสิทธิภาพ และลดระยะเวลาในการออกสู่ตลาด ความสำเร็จของคุณคือภารกิจร่วมกันของเรา
คำถามที่พบบ่อย
1. อะไรคือความแตกต่างระหว่างเครื่องตรวจจับ IR ที่ไม่ระบายความร้อนและความเย็น?
ปัจจุบันมีเซ็นเซอร์ถ่ายภาพความร้อนอินฟราเรดสองประเภทในท้องตลาด แบบระบายความร้อนและไม่ระบายความร้อน
เครื่องตรวจจับ IR ที่ไม่ระบายความร้อนทำงานที่อุณหภูมิแวดล้อม ขึ้นอยู่กับอุตสาหกรรมเซมิคอนดักเตอร์ จึงมักจะสามารถประดิษฐ์ได้ในปริมาณมาก ขนาดเล็ก และต้นทุนต่ำ เครื่องตรวจจับ IR แบบไม่ระบายความร้อนถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์พกพา/มือถือ/มือถือ
เครื่องตรวจจับ IR แบบระบายความร้อนจะบรรจุอยู่ในหน่วยที่จะรักษาอุณหภูมิที่ต่ำมาก ซึ่งจะต้องมีเครื่องทำความเย็นแบบไครโอคอยรองรับ มีขนาดใหญ่กว่ามาก มีราคาแพงกว่า และเชื่อถือได้น้อยกว่าเซ็นเซอร์ที่ไม่มีการระบายความร้อน สาเหตุหลักมาจากระบบระบายความร้อนที่ซับซ้อนที่พวกเขาต้องการ อย่างไรก็ตาม ระบบระบายความร้อนมีความไวอย่างไม่น่าเชื่อ และมักจะทำงานร่วมกับเลนส์ทางยาวโฟกัสยาวเพื่อให้บรรลุภารกิจในระยะไกล
