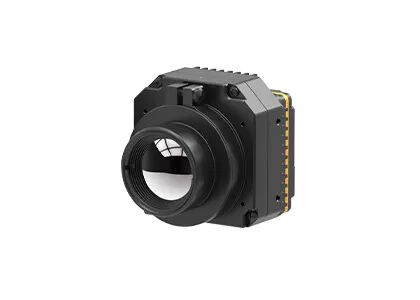

โมดูลกล้องถ่ายภาพความร้อนสำหรับดับเพลิง Uncooled LWIR Thermal Module 640x512 12μm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xพิมพ์ | โมดูลอินฟราเรดที่ไม่มีการระบายความร้อน | ปณิธาน | 640x512 / 12μm |
---|---|---|---|
การใช้พลังงานโดยทั่วไป | <1.2W | NETD | <30mK |
ขนาด | 44.5x44.5x36.6mm | น้ำหนัก | ≤85g |
แสงสูง | โมดูลกล้องความร้อน 85g,โมดูลความร้อน 640x512 LWIR,โมดูลกล้องความร้อน LWIR |
โมดูลกล้องอินฟราเรด LWIR 640x512 / 12μm Uncooled คุณภาพสูงสำหรับการผจญเพลิงและกู้ภัย
แกนของกล้องความร้อน PLUG612 ใช้อาร์เรย์ระนาบโฟกัสที่พัฒนาขึ้นเอง VOx microbolometer เครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนโดย Global Sensor Technology (GST)
เป็นหนึ่งในผลิตภัณฑ์คลาสสิกและขายดีที่สุดของ GSTด้วยการใช้เซ็นเซอร์ความร้อนแบบไม่ระบายความร้อนขนาด 640x512 / 12µm แกนภาพความร้อน PLUG612 ให้ภาพที่คมชัดและประสิทธิภาพที่เหนือกว่า
โมดูลกล้องถ่ายภาพความร้อน PLUG612 มีการใช้งานที่หลากหลาย เช่น การดับเพลิงและกู้ภัย โดรน การรักษาความปลอดภัยและการตรวจสอบ ฯลฯ
- NETD<30mk, ความไวแสงสูง
- ประสิทธิภาพที่มั่นคง
- การรวมและปลั๊กอินที่ง่ายดาย
- คุณภาพของภาพและรายละเอียดที่ชัดเจน
- การปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง
แบบอย่าง | PLUG612 |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 640x512 |
Pixel Pitch | 12μm |
ช่วงสเปกตรัม | 8~14μm |
NETD | <30mk |
การประมวลผลภาพ | |
อัตราเฟรม | 9Hz/25Hz/30Hz/50Hz/60Hz |
เวลาเริ่มต้น | <10s |
วิดีโอแอนะล็อก | PAL/NTSC |
วิดีโอดิจิทัล | RAW/YUV/BT656/LVDS |
ส่วนประกอบส่วนขยาย | USB/Camerlink |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ซูมต่อเนื่อง 1~8X ขนาดขั้น 1/8 |
การแสดงภาพ | สีดำร้อน/สีขาวร้อน/สีหลอก |
ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยงพลิก |
อัลกอริธึมภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | อินเทอร์เฟซ 50pin_HRS |
โหมดการสื่อสาร | RS232-TTL, 115200bps |
การจ่ายแรงดัน | 4~6V |
การใช้พลังงานโดยทั่วไป | <1.2W |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 44.5x44.5x36.6 |
น้ำหนัก | ≤85g |
การปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40°C ~ +70°C |
อุณหภูมิในการจัดเก็บ | -45°C ~ +85°C |
ความชื้น | 5%~95% ไม่ควบแน่น |
การสั่นสะเทือน | การสั่นสะเทือนแบบสุ่ม 5.35grms, 3 Axis |
ช็อค | ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | Athermal โฟกัสคงที่: 13mm/19mm/24mm |
โมดูลกล้องความร้อน PLUG612 ใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยและการตรวจสอบ กลางแจ้ง การกู้ภัยในการบังคับใช้กฎหมาย การผจญเพลิงและกู้ภัย ADAS, UAV Payloads เป็นต้น
1. ไมโครโบโลมิเตอร์อาร์เรย์ระนาบโฟกัสที่ไม่มีการระบายความร้อนทำงานอย่างไร
โดยการใช้หลักการของเอฟเฟกต์ความร้อนจากการแผ่รังสีอินฟราเรด เครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนจะแปลงพลังงานรังสีอินฟราเรดเป็นพลังงานความร้อนด้วยวัสดุดูดซับอินฟราเรด เพื่อให้อุณหภูมิของวัสดุที่ละเอียดอ่อนเพิ่มขึ้นจากนั้น พารามิเตอร์ทางกายภาพบางอย่างของวัสดุที่มีความละเอียดอ่อนจะเปลี่ยนไปตามนั้นและแปลงเป็นสัญญาณไฟฟ้าหรือสัญญาณแสงที่มองเห็นได้ผ่านกลไกการแปลงบางอย่างที่ออกแบบมาเพื่อตรวจจับวัตถุ
2. ข้อดีของ vox microbolometer ที่ไม่มีการระบายความร้อนคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนไม่จำเป็นต้องมีอุปกรณ์ Integrated Dewar Cooler Assembly (IDCA) และสามารถทำงานได้ที่อุณหภูมิห้องมันมีข้อดีของการเริ่มต้นอย่างรวดเร็ว ใช้พลังงานต่ำ ขนาดเล็ก น้ำหนักเบา อายุยืน ต้นทุนต่ำและแม้ว่าความไวของเครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนจะไม่ดีเท่ากับเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็น แต่หลังจากหลายปีของการพัฒนา ประสิทธิภาพด้านต้นทุนก็ดีกว่าตัวตรวจจับแบบระบายความร้อนด้วย ซึ่งมีแนวโน้มในการใช้งานที่กว้างกว่าอย่างเห็นได้ชัด
