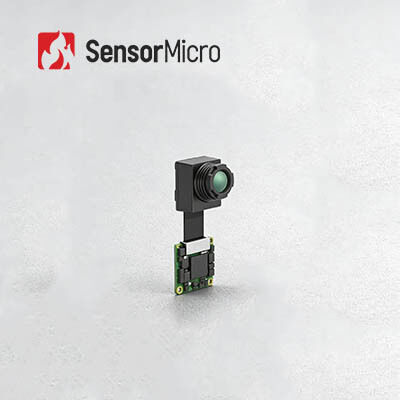

ความละเอียดขนาดเล็ก 256x192 ขนาดพิกเซล12μmแกนกล้องความร้อน FPA ที่ไม่มีการระบายความร้อนพร้อมฟังก์ชันถ่ายภาพความร้อน
| สถานที่กำเนิด | อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | มินิ212G2 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 256x192/12μm | สุทธิ | ≤50mk |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | แรงดันไฟฟ้าที่ใช้งาน | 3.3V ± 0.1V |
| ช่วงการวัดอุณหภูมิ | -20°C~+550°C | ความแม่นยำในการวัดอุณหภูมิ | ±2℃ หรือ ±2% |
| เน้น | แกนกล้องความร้อน 256x192,แกนกล้องความร้อนไม่มีการระบายความร้อน,โมดูลกล้องอินฟราเรด FPA |
||
รายละเอียดสินค้า
มินิแคมเมรัลคอมเมร่า คอร์ Uncooled FPA แมดูลกล้องอินฟราเรด 256x192/12μm กับเทอร์โมกราฟี
ภาพรวมสินค้า
โมดูลมิเนียทรูอินฟราเรดแบบไม่เย็น Mini212G2 องค์ประกอบกับ 256x192/12μm wafer level package (WLP) ที่ไม่เย็น VOx อินฟราเรดดิจเทคเตอร์และวงจรการประมวลสัญญาณที่มีประสิทธิภาพสูงโมดูลการถ่ายภาพความร้อนเบานี้มีฟังก์ชันเทอร์โมแกรฟิคเป็นตัวเลือกที่มีช่วงการวัดอุณหภูมิจาก -20 °C ถึง 550 °C สําหรับการใช้งานในอุตสาหกรรม.
สร้างขึ้นบนโมดูลอินฟราเรด TIMO212 ที่ซันเซอร์ไมโครพัฒนาเองลดภาระการทํางานในการพัฒนาอย่างมากด้วยขนาดคอมแพคต์ การบริโภคพลังงานต่ํา และประสิทธิภาพในราคา มันรองรับการตั้งค่าหลายสนามมองและบูรณาการอินเตอร์เฟซควบคุมทั่วไปสําหรับการใช้งานอุตสาหกรรมที่กว้างขวาง
ลักษณะสําคัญ
- โมดูลขนาดเล็กที่มีผลิตภาพความร้อนโดยตรง- อุปกรณ์พร้อมกับตัวตรวจจับอินฟราเรด 256 × 192 / 12 μm ระดับแผ่นสําหรับข้อดีค่าใช้จ่ายที่สําคัญ
- การออกแบบที่คอมแพคตมาก- ขนาดเพียง 17 × 17mm (PCBA) น้ําหนักต่ําสุด 4g - เหมาะสําหรับการใช้งานที่จํากัดพื้นที่
- การประมวลผลแบบบูรณาการ- บอร์ดประมวลผล ISP และอัลกอริทึมภาพรุ่นใหม่ ส่งภาพความร้อนที่ชัดเจนโดยตรง
- การ ตรวจ สอบ อย่าง แม่นยํา- การวัดอุณหภูมิความแม่นยําสูง ด้วยความแม่นยําถึง ± 2 °C; รองรับการวัดจุด, พื้นที่, และรูปเต็ม
- การปรับแต่งแบบยืดหยุ่น- มีตัวเลือกเลนส์หลากหลายแบบให้เลือก เพื่อตอบโจทย์ความต้องการการสังเกตต่างๆ
- อินเตอร์เฟซที่รวย- USB2.0 / MIPI / DVP / BT.656 / LVDS และอินเตอร์เฟซผลิตวิดีโอดิจิตอลอื่น ๆ
- ความเหมาะสมของมาตรฐานอุตสาหกรรม- เหมาะสมอย่างสมบูรณ์แบบกับอินเตอร์เฟซมาตรฐานของอุตสาหกรรม
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| รุ่น | Mini212G2 |
| การแก้ไข | 256×192 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองทางสายสี | 8 ~ 14μm |
| NETD | ≤ 50mK |
| ข้อมูลผลิต | 14bit Raw |
| อัตราเฟรม | เทอร์โมเกราฟี 25Hz การถ่ายภาพ 50Hz |
| โหมดโฟกัส | เสรีใจ |
| เลนส์ (HFOV/FL) | 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm |
| น้ําหนัก (g) | 7.1 6.4 4 6.8 |
| ขนาด PCBA (มม) | 17×17 |
| อินเตอร์เฟซวีดีโอดิจิตอล | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| อินเตอร์เฟซวีดีโอแบบแอนาล็อก | CVBS (PAL/NTSC) |
| โลเตจการทํางาน | 3.3V±0.1V |
| การบริโภคพลังงานทั่วไป | 330mW |
| ระยะวัดอุณหภูมิ | -20°C~+550°C (-20°C~+150°C) |
| ความแม่นยําในการวัดอุณหภูมิ | มากกว่า ± 2 °C / ± 2% |
| อุณหภูมิการทํางาน | -40°C~+70°C |
| ความชื้น | 5% ~ 85% |
| อุณหภูมิในการเก็บ | -45°C~+85°C |
| การรับรอง | RoHS 2.0 / Reach |
การใช้งานในอุตสาหกรรม
ผลิตภัณฑ์นี้ถูกออกแบบมาเพื่อใช้ใน AIoT, Machine Vision, Industrial Vision, Security Monitoring และ Night Observation:
- AIOT- การบูรณาการในอุปกรณ์ AIoT compact รวมถึงอุปกรณ์บ้านฉลาด อุปกรณ์ที่ใส่ได้ และเครื่องตรวจสอบสิ่งแวดล้อมที่ฉลาด
- วิสัยทัศน์อุตสาหกรรม- การติดตามในเวลาจริงของอุปกรณ์อุตสาหกรรม การแปรรูปเลเซอร์และการปั่น
- การติดตามความปลอดภัย- การค้นพบผู้บุกรุกผิดกฎหมายและการกระตุ้นสัญญาณเตือนในเวลาจริง
ข้อดีของสินค้า
- รูปแบบต่าง ๆ- จํานวนมาก รวมถึงตัวตรวจจับอินฟราเรด คาร์กล้อง และโมดูลเพื่อตอบสนองความต้องการการบูรณาการต่าง ๆ
- ความหลากหลาย- ความละเอียดหลายแบบ, ขนาดพิกเซล, ช่วงคลื่น, และตัวเลือกเลนส์เพื่อความยืดหยุ่นในการใช้งานมากขึ้น
- ผลงานที่โด่งดัง- การถ่ายภาพที่ชัดเจน ขนาดคอมแพคต การบริโภคพลังงานที่ต่ํา ความรู้สึกสูง และความน่าเชื่อถือสูง
- การบูรณาการง่าย- ตัวเลือกอินเตอร์เฟซหลายแบบเพื่อการบูรณาการที่เรียบง่ายและการพัฒนาอย่างรวดเร็ว
คํา ถาม ที่ ถาม บ่อย
ภาพความร้อนอินฟราเรดคืออะไร?
การถ่ายภาพความร้อนด้วยอินฟราเรด ใช้รังสีอินฟราเรดและพลังงานความร้อนเพื่อรวบรวมข้อมูลเกี่ยวกับวัตถุ โดยการตรวจพบความแตกต่างของรังสีระหว่างวัตถุและสภาพแวดล้อมหลังของมันรวมถึงความแตกต่างภายในวัตถุเอง, ภาพความร้อนอินฟราเรดแสดงอาการแปรปรวนของรังสีที่เปิดเผยถึงลักษณะของฉาก
ข้อดีของการถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
- เห็นผ่านความมืด
- การระบุตัวตนภายใต้การคลุมตัว
- การตรวจจับระยะไกล
- การตรวจจับการกระจายความร้อน
- การวัดอุณหภูมิแบบไม่ติดต่อ
- ความรู้เกี่ยวกับอาชีพ
การใช้ภาพความร้อนในอินฟราเรดได้อย่างไร?
การวัดอุณหภูมิและการถ่ายภาพทุกสภาพอากาศ เป็นสองหน้าที่พื้นฐานของเทคโนโลยีถ่ายภาพความร้อนอินฟราเรดผลิตภัณฑ์ที่พัฒนาขึ้นโดยใช้เทคโนโลยีเหล่านี้ถูกใช้อย่างแพร่หลายในสาขาประเพณีรวมถึงพลังงานไฟฟ้า, ความปลอดภัยและการติดตาม การผลิตอุตสาหกรรม การวิจัยวิทยาศาสตร์ และการรักษาทางการแพทย์
