โมดูลกล้องอินฟราเรดความละเอียด 640×512 ความรู้สึก ≤25mK และการบริโภคพลังงานที่ต่ํามาก
| สถานที่กำเนิด | อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iTL612 พลัส |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 640x512 / 12μm | NETD ทั่วไป | ≤25mK |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | วิดีโอดิจิทัล | RAW/YUV/เมทริกซ์-TEMP |
| อินเตอร์เฟซการสื่อสาร | TTL-232/USB2.0 | อัตราเฟรมดิจิตอล | 25/30/50เฮิร์ต |
| เน้น | ITL612R Drone กล้องอินฟราเรด,Drone Infrared Camera Module |
||
รายละเอียดสินค้า

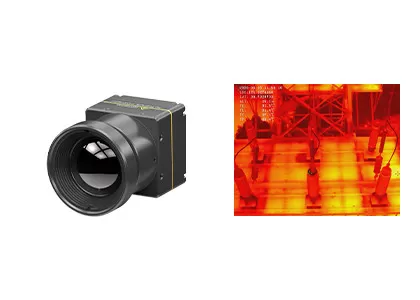

โมดูลกล้องอินฟราเรด 640×512 สำหรับการตรวจสอบกำลังไฟฟ้า
การถ่ายภาพความร้อนความละเอียดสูง
กำหนดนิยามใหม่ของสิ่งที่เป็นไปได้ในการถ่ายภาพความร้อนขนาดกะทัดรัด iTL612 PLUS บรรจุเครื่องตรวจจับขนาด 640×512 ไว้ในขนาด 17.3 มม. และมีน้ำหนักเพียง 13.7 กรัม ด้วยความไว ≤25 mK การประมวลผลภาพเจเนอเรชันถัดไป และการรองรับหลายอินเทอร์เฟซ (MIPI, USB, LVDS และอื่นๆ) จึงมอบความคมชัดที่ไม่มีใครเทียบได้ในแพ็คเกจที่เบาที่สุด—ทั้งหมดนี้เพียง 0.65W การบูรณาการไม่เคยง่ายดายขนาดนี้มาก่อน
คุณสมบัติหลัก
- ความเบาที่ไม่มีใครเทียบได้และภาระที่น้อยที่สุด:ขนาดเล็กพิเศษ: 17.3×17.3×24.2 มม. (รวมเลนส์ 9.1 มม.); น้ำหนักเบาเป็นพิเศษ: 13.7±0.5 ก. (รวมเลนส์ 9.1 มม.); การใช้พลังงานต่ำเป็นพิเศษ: ต่ำเพียง 0.65W
- ขับเคลื่อนโดย ApexCore ละเอียดอ่อนและชัดเจนยิ่งขึ้น:พัฒนาโดยใช้เครื่องตรวจจับอินฟราเรด ApexCore เจนเนอเรชั่นถัดไป โดยมีความไวต่อความร้อนต่ำเพียง ≤25 mK; ปรับปรุงด้วยอัลกอริธึมการประมวลผลภาพยุคถัดไปเพื่อภาพที่คมชัดยิ่งขึ้น
- การพัฒนาที่ง่ายและบูรณาการอย่างราบรื่น:มีตัวเลือกเลนส์หลายแบบเพื่อให้เหมาะกับสถานการณ์การใช้งานที่หลากหลาย รองรับอินเทอร์เฟซเอาต์พุตภาพหลายภาพ: DVP8, LVDS, MIPI, USB 2.0 และ BT.656; เอาต์พุตข้อมูล RAW/YUV/Matrix-TEMP พร้อมการควบคุมพอร์ตอนุกรม
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | iTL612PLUS |
|---|---|
| ตัวบ่งชี้เครื่องตรวจจับ IR | |
| วัสดุที่ละเอียดอ่อน | วอกซ์ |
| ปณิธาน | 640×512 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองทางสเปกตรัม | 8ไมโครเมตร ~ 14ไมโครเมตร |
| NETD ทั่วไป | ≤25mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิตอล | 25/30เฮิร์ต/50เฮิร์ต |
| เวลาเริ่มต้น | ≤6วินาที |
| วิดีโอดิจิทัล | RAW/YUV/เมทริกซ์-TEMP |
| อัลกอริธึมรูปภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงภาพ | 10 (สีดำร้อน/สีขาวร้อน/สีหลอก) |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 30Pin_HRS อินเทอร์เฟซ: DF40C-30DP-0.4V(51) |
| อินเทอร์เฟซภายนอก MIPI | 34Pin_Panasonic ตัวเชื่อมต่ออินเทอร์เฟซ: AXE634124 |
| อินเตอร์เฟซการสื่อสาร | TTL-232/USB2.0 |
| อินเตอร์เฟซวิดีโอดิจิตอล | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| แรงดันไฟฟ้า | 4.2-5.5V |
| การใช้พลังงานโดยทั่วไป | 0.65W |
| เครื่องกล | |
| ขนาด (รวมเลนส์) | 17.3×17.3×24.2 (เลนส์ 9.1 มม.) 17.3×17.3×30.2 (เลนส์ 13 มม.) 17.3×17.3×38 (เลนส์ 24 มม.) 17.3×17.3×54 (เลนส์ 45 มม.) |
| น้ำหนัก (รวมเลนส์) | 13.7±0.5ก. (เลนส์ 9.1 มม.) 17.9±0.5 ก. (เลนส์ 13 มม.) 27.3±0.5 ก. (เลนส์ 24 มม.) 51±0.5 ก. (เลนส์ 45 มม.) |
| การปรับตัวด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95% ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35g, การสั่นสะเทือนแบบสุ่ม, 3 แกน |
| ผลกระทบ | Half Sine Wave, 30g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง |
| การรับรอง | ROHS2.0/การเข้าถึง |
| เลนส์ออฟติคอล | โฟกัสคงที่ Athermal: 9.1/13/24/45 มม |
การใช้งานทางอุตสาหกรรม
โมดูลกล้องถ่ายภาพความร้อน iTL612 PLUS สามารถใช้สำหรับการดับเพลิงในป่า การบำรุงรักษาพลังงาน การตรวจสอบไฟฟ้าโซลาร์เซลล์ การตรวจสอบความปลอดภัย อุปกรณ์สวมใส่ อุปกรณ์พกพา และอื่นๆ
ข้อดีของเรา
- กลุ่มผลิตภัณฑ์ที่ครอบคลุม:รูปแบบผลิตภัณฑ์ที่หลากหลาย รวมถึงเครื่องตรวจจับอินฟราเรด แกนกล้อง และโมดูล เพื่อตอบสนองความต้องการในการบูรณาการที่หลากหลาย
- ความหลากหลายของผลิตภัณฑ์ที่หลากหลาย:ความละเอียดหลายอาเรย์ ขนาดพิกเซล คลื่นความถี่ และตัวเลือกเลนส์ต่างๆ ผสมผสานกันมอบความยืดหยุ่นที่มากขึ้นสำหรับการใช้งานที่หลากหลาย
- ประสิทธิภาพที่โดดเด่น:การสร้างภาพที่ชัดเจน ขนาดกะทัดรัด ใช้พลังงานต่ำ ความไวสูง และความน่าเชื่อถือสูง ออกแบบมาเพื่อทำงานภายใต้ความท้าทายด้านสิ่งแวดล้อมที่หลากหลาย
- บูรณาการง่าย:ตัวเลือกอินเทอร์เฟซที่หลากหลายทำให้การบูรณาการตรงไปตรงมาและทำให้สามารถพัฒนาอย่างรวดเร็วในสาขาแอปพลิเคชันต่างๆ
คำถามที่พบบ่อย
การถ่ายภาพความร้อนอินฟราเรดคืออะไร?
ในธรรมชาติ วัตถุทุกชนิดที่มีอุณหภูมิสูงกว่าศูนย์สัมบูรณ์ (-273°C) สามารถแผ่รังสีอินฟราเรดได้ การใช้เครื่องตรวจจับกล้องอินฟราเรดเพื่อวัดความแตกต่างของอุณหภูมิรังสีอินฟราเรดระหว่างเป้าหมายกับพื้นหลัง จะทำให้คุณได้ภาพอินฟราเรดที่แตกต่างกัน ซึ่งเรียกอีกอย่างว่าภาพความร้อน
เครื่องตรวจจับอินฟราเรดทำงานอย่างไร?
รังสีอินฟราเรดที่ปล่อยออกมาจากเป้าหมายจะเข้าสู่ช่วงการตรวจจับของเครื่องตรวจจับความร้อน จากนั้นเครื่องตรวจจับอินฟราเรดจะแปลงสัญญาณรังสีที่มีความเข้มต่างกันให้เป็นสัญญาณไฟฟ้าที่สอดคล้องกัน จากนั้นจึงสร้างภาพอินฟราเรดที่สามารถมองเห็นได้ด้วยตาเปล่าผ่านการขยายสัญญาณและการประมวลผลวิดีโอ
ข้อดีของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนมีอะไรบ้าง
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ระบายความร้อนทำงานที่อุณหภูมิต่ำ ซึ่งได้มาจากเครื่องตรวจจับ dewar cooler (ddc) มีความไวสูงและสามารถแยกแยะความแตกต่างของอุณหภูมิได้ละเอียดกว่าเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อน สามารถตรวจจับ ระบุ และจดจำวัตถุได้ในระยะไกลมากซึ่งอยู่ห่างออกไปมากกว่า 10 กิโลเมตร โครงสร้างของเครื่องตรวจจับที่ระบายความร้อนมีความซับซ้อนมาก ส่งผลให้มีต้นทุนค่อนข้างสูงกว่าเครื่องตรวจจับที่ไม่มีการระบายความร้อน
