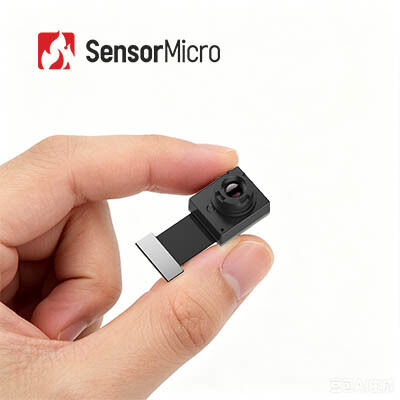

โมดูลกล้องถ่ายภาพความร้อน LWIR ที่ไม่เย็น 256x192 ความละเอียด 12μm Pixel Pitch สําหรับความปลอดภัยในการตรวจสอบ
| สถานที่กำเนิด | อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | TIMO212 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 256x192 | ช่วงการวัดอุณหภูมิ | -20°C~+550°C |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 12μm |
| อุณหภูมิในการจัดเก็บ | -45℃~+85℃ | อัตราเฟรม | มากกว่า ±2°C / ±2% |
| เน้น | LWIR โมดูลกล้องขนาดเล็ก,โมดูลกล้องขนาดเล็ก 256x192 |
||
รายละเอียดสินค้า
โมดูลกล้องถ่ายภาพความร้อนขนาดเล็ก LWIR ที่ไม่มีการระบายความร้อน 256x192 สำหรับกล้องเฝ้าระวัง
ภาพรวมผลิตภัณฑ์
โมดูลสร้างภาพ IR แบบไม่ระบายความร้อน TIMO212 เป็นแกนกล้องถ่ายภาพความร้อนที่รองรับรังสีเมตริกซึ่งมีฟังก์ชันการวัดอุณหภูมิอินฟราเรดแบบไม่สัมผัส ประกอบด้วยเครื่องตรวจจับอินฟราเรดแพ็คเกจเวเฟอร์ (WLP) ขนาดเล็กเป็นพิเศษขนาด 256×192/12μm ซึ่งจับสเปกตรัมอินฟราเรดคลื่นยาว (LWIR) ตั้งแต่ 8 ถึง 14μm
ด้วย SWaP-C ที่ได้รับการปรับปรุงอย่างเต็มที่ (ขนาด น้ำหนัก กำลังไฟ และต้นทุน) โมดูลกล้องถ่ายภาพความร้อน TIMO256 จึงมีขนาดกะทัดรัด ใช้พลังงานต่ำ และราคาที่แข่งขันได้ ทำให้เหมาะอย่างยิ่งสำหรับการบูรณาการเข้ากับกล้องรักษาความปลอดภัยด้านความร้อนที่ต้องการการวัดอุณหภูมิมุมกว้างและระยะใกล้ในการใช้งานด้านความปลอดภัยและการตรวจสอบ
คุณสมบัติหลัก
- โมดูลขนาดเล็กพิเศษพร้อมการเพิ่มประสิทธิภาพ SWaP-C ขั้นสูงสุด
- เครื่องตรวจจับบรรจุภัณฑ์ระดับเวเฟอร์ + เลนส์ระดับเวเฟอร์ + ชัตเตอร์วาล์วแม่เหล็กไฟฟ้าขนาดเล็ก
- โมดูลความร้อนอินฟราเรดที่เล็กที่สุดช่วยให้สามารถถ่ายภาพความร้อนขั้นพื้นฐานได้อย่างมีประสิทธิภาพด้านต้นทุนสูงสุด
- ขนาดกะทัดรัด น้ำหนักเบา และใช้พลังงานต่ำ เหมาะสำหรับการรวมอุปกรณ์ขนาดเล็ก
- ตัวเลือกออปติกที่ยืดหยุ่น การวัดอุณหภูมิที่แม่นยำ
- ตัวเลือกเลนส์หลายแบบ รวมถึงมุมกว้างและเทเลโฟโต้ เพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย
- การวัดอุณหภูมิที่มีความแม่นยำสูงด้วยความแม่นยำถึง ±2°C
- รองรับการตรวจสอบอุณหภูมิทั้งในระดับภูมิภาคและฟูลเฟรม
- บูรณาการง่าย การพัฒนาที่รวดเร็ว
- รองรับอินเทอร์เฟซรูปภาพ DVP เข้ากันได้กับแพลตฟอร์มฝังตัวต่างๆ
- สอดคล้องกับมาตรฐานด้านสิ่งแวดล้อม RoHS 2.0
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | TIMO212 |
|---|---|
| ปณิธาน | 256×192 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองทางสเปกตรัม | 8-14ไมโครเมตร |
| โหมดโฟกัส | โฟกัสฟรี |
| เลนส์ (HFOV/FL) | 17.5°/10มม. | 25°/7มม. | 56°/3.2มม. | 90°/2.1มม |
| น้ำหนัก (กรัม) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4 |
| ขนาด (มม. ไม่มี FPC) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| จำนวน PIN | 40พิน |
| ข้อมูลขาออก | ดิบ 14 บิต |
| อัตราเฟรม | ถ่ายภาพความร้อน: 25Hz, การถ่ายภาพ: 50Hz |
| ช่วงการวัดอุณหภูมิ | -20°C~+550°C (-20°C~+150° | +100°C~550°) |
| ความแม่นยำในการวัดอุณหภูมิ | มากกว่า ±2°C / ±2% |
| อุณหภูมิในการทำงาน | -20°C~+60°C |
| ความชื้น | 5%~85% |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| การรับรอง | RoHS 2.0 / การเข้าถึง |
การใช้งานทางอุตสาหกรรม
- การรักษาความปลอดภัยอัจฉริยะ
- มาก (AI + IoT)
- การสังเกตตอนกลางคืน
- เครื่องมือและมิเตอร์
- วิชันซิสเต็ม
ข้อดีของเรา
- ความเชี่ยวชาญทางเทคนิคเชิงลึก:ประสบการณ์หลายปีในการวิจัย การพัฒนา และการประยุกต์ใช้เทคโนโลยีเซ็นเซอร์อินฟราเรด ด้วยความสามารถที่แข็งแกร่งในการออกแบบชิป การผลิตแผ่นเวเฟอร์ บรรจุภัณฑ์ การทดสอบ และการบูรณาการระบบ
- มุ่งเน้นไปที่นวัตกรรม:ความมุ่งมั่นต่อความก้าวหน้าทางเทคโนโลยีในการถ่ายภาพความร้อน ก้าวข้ามขีดจำกัดใน NETD, SWaP และอุณหภูมิในการทำงานด้านความปลอดภัย การตรวจสอบทางอุตสาหกรรม และระบบอัจฉริยะ
- กลุ่มผลิตภัณฑ์ที่หลากหลาย:ส่วนประกอบการตรวจจับอินฟราเรดที่หลากหลาย ทั้งแบบระบายความร้อนและแบบไม่ระบายความร้อน มอบโซลูชันที่ปรับให้เหมาะกับอุตสาหกรรมต่างๆ
- การตรวจสอบความน่าเชื่อถือที่เข้มงวด:ระบบการจัดการคุณภาพที่แข็งแกร่งพร้อมขั้นตอนการทดสอบที่หลากหลายตลอดการผลิตเพื่อให้มั่นใจถึงเสถียรภาพและความน่าเชื่อถือในระยะยาว
- การสนับสนุนด้านเทคนิคระดับมืออาชีพ:ทีมวิศวกรทำงานอย่างใกล้ชิดกับลูกค้าเพื่อเร่งการรวมระบบ ปรับปรุงประสิทธิภาพ และลดระยะเวลาในการออกสู่ตลาด
คำถามที่พบบ่อย
1. ข้อดีของการถ่ายภาพความร้อนในด้านความปลอดภัยและการตรวจสอบมีอะไรบ้าง
- มุมมองที่ใหญ่ขึ้นและระยะการมองเห็นตอนกลางคืนหลายสิบกิโลเมตร
- ตรวจจับไฟที่ซ่อนอยู่ล่วงหน้า และระบุอันตรายจากไฟไหม้ได้ล่วงหน้าตามความร้อนที่ผิดปกติ
- รับรังสีอินฟราเรดแบบพาสซีฟจากเป้าหมายโดยไม่มีแหล่งกำเนิดแสงเพิ่มเติม
- ทำงานตามปกติในสภาพแวดล้อมที่รุนแรง เช่น ควัน หมอกควัน ฝนและหิมะ แสงจ้า และแสงจ้า
- แยกความแตกต่างระหว่างมนุษย์หรือสัตว์ได้อย่างแม่นยำผ่านการกระจายความร้อน ตรวจจับการอำพรางในป่าและสภาพแวดล้อมที่ซับซ้อนอื่นๆ และลดอัตราการเตือนที่ผิดพลาด
