640x512 15μm Cooled Infrared Detector Integration
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ปณิธาน | 640x512/15μm | NETD | ≤17mK |
|---|---|---|---|
| ช่วงสเปกตรัม | 3.7~4.8μm | ขนาด | 147x58.5x71mm |
| แสงสูง | เครื่องตรวจจับอินฟราเรดระบายความร้อนด้วย15μm,เครื่องตรวจจับอินฟราเรดระบายความร้อนด้วย 17mK |
||
รายละเอียดสินค้า

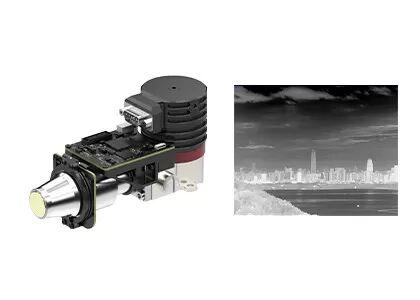

โมดูล AD ระบายความร้อนด้วย GAVIN615A
ตัวเร่งความเร็วสำหรับ 640x512 / 15μm RS058 MCT MWIR Cooled Infrared Detector Integration
รายละเอียดสินค้า
โมดูล AD ที่ระบายความร้อนด้วยซีรีส์ EYAS มีฟังก์ชันพรีแอมพลิฟายเออร์เพื่อแปลงสัญญาณแอนะล็อกจากเครื่องตรวจจับ IR ที่ระบายความร้อนด้วยความเย็นลงในเอาต์พุตสตรีมวิดีโอดิจิทัลสามารถใช้ได้กับรูปแบบความละเอียดที่แตกต่างกันและแถบคลื่นต่างๆEYAS615A เป็นสมาชิกของตระกูล EYAS ที่มีเครื่องตรวจจับการระบายความร้อนด้วย MWIR ขนาด 640x512@15μm และ RS058 cryocooler ในตัว
โมดูล EYAS615A AD มีอัตราเฟรมสูงถึง 120Hz, สแน็ปช็อต, ITR/IWR, หน้าต่าง, โหมดการทำงานป้องกันการบานบอร์ดความใกล้ชิดมาพร้อมกับ EYAS615A ทำให้เป็นเครื่องเร่งความเร็วสำหรับลูกค้า OEM เพื่อดำเนินการทดสอบการยอมรับอย่างรวดเร็วกับเครื่องตรวจจับอินฟราเรด GST เริ่มการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลและผลิตภัณฑ์ทั้งหมดโดยใช้เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน
คุณสมบัติหลัก
- ง่ายต่อการพัฒนาและบูรณาการ
- เอาต์พุตอินเทอร์เฟซ Cameralink 16 บิตข้อมูลดิบ, การควบคุมพอร์ตอนุกรม
- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ
- 5V อุปทานเดียว
- สามารถจับเป้าหมายเคลื่อนที่ด้วยความเร็วสูงได้
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | EYAS615A |
| ประสิทธิภาพเครื่องตรวจจับ IR | |
| ปณิธาน | 640x512 |
| Pixel Pitch | 15μm |
| เครื่องทำความเย็น | RS058 |
| ช่วงสเปกตรัม | 3.7μm ～ 4.8μm MW |
| เวลาทำความเย็น (25°C) | ≤6นาที |
| NETD ที่เหมาะสมที่สุด (20 ° C) | ≤17mK |
| โหมดการทำงาน | |
| อัตราเฟรม | ปรับได้ 1~120Hz |
| โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR/IWR;โหมด Windows;ป้องกันการบาน |
| ข้อกำหนดทางไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60 พิน |
| วิดีโอดิจิทัล | Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต |
| ซิงค์ภายนอก | CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก |
| การสื่อสาร | พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps |
| พาวเวอร์ซัพพลาย | แผงภาพ 1 ช่อง: 5V เครื่องทำความเย็น 1 ช่อง: 24V |
| การใช้พลังงานที่เสถียร | 7W |
| ขนาด (มม.) | 147×58.5×71 |
| น้ำหนัก | ≤680g |
| อุณหภูมิในการทำงาน | -40°C ~ +60°C |
| ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
งานอุตสาหกรรม
โมดูลถ่ายภาพความร้อน EYAS615A มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
เกียรตินิยมและประกาศนียบัตร
คำถามที่พบบ่อย
1. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
การถ่ายภาพความร้อนด้วยอินฟราเรดเป็นวิธีหนึ่งที่ใช้รังสีอินฟราเรดและพลังงานความร้อนเพื่อรวบรวมข้อมูลเกี่ยวกับวัตถุมันแปลงรังสีอินฟราเรดที่มองไม่เห็นเป็นภาพความร้อนอินฟราเรดที่มองเห็นได้ด้วยการกระจายอุณหภูมิของพื้นผิวเป้าหมายวัตถุที่แตกต่างกันและแม้แต่ส่วนต่างๆ ของวัตถุเดียวกันก็มีความสามารถในการแผ่รังสีและความแรงของการสะท้อนอินฟราเรดที่แตกต่างกัน
2. การถ่ายภาพด้วยอินฟราเรดสามารถทำอะไรได้บ้าง?
- การมองเห็นตอนกลางคืน
- ค้นหาและกู้ภัย
- การทดสอบแบบไม่ทำลาย
-การป้องกันการระบาด
-Thermography
- ความปลอดภัยและการตรวจสอบ
-ดับเพลิง
…
3. โมดูลถ่ายภาพความร้อนคืออะไร?
โมดูลถ่ายภาพความร้อนมักจะประกอบด้วยเครื่องตรวจจับอินฟราเรด เลนส์อินฟราเรด และอุปกรณ์อิเล็กทรอนิกส์ฮาร์ดแวร์พร้อมซอฟต์แวร์และอัลกอริธึมฝังอยู่เป็นหน่วยขั้นต่ำของอุปกรณ์ถ่ายภาพความร้อน
