โมดูลกล้องรักษาความปลอดภัยความร้อน MWIR อัตราเฟรมสูงระบายความร้อนด้วย HgCdTe 640x512 15μm

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น GAVIN615A
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
พิมพ์ โมดูลกล้องระบายความร้อนด้วย เทคโนโลยี MCT/HgCdTe
ปณิธาน 640x512/15μm ความไวสูง NETD≤15mK
ขนาด 155x67x80mm ความยาวคลื่นกลาง 3.7~4.8μm
แสงสูง

กล้องรักษาความปลอดภัยความร้อน MWIR โมดูลกล้องรักษาความปลอดภัยระบายความร้อนด้วยความร้อน

,

Thermal Security Camera Module Cooled

ฝากข้อความ
รายละเอียดสินค้า

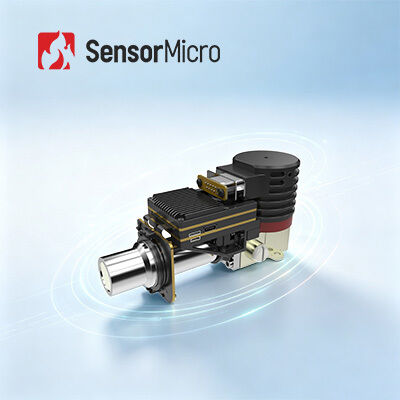

GAVIN615A แกนกล้องระบายความร้อนด้วยความร้อน



อัตราเฟรมสูงระบายความร้อนด้วย HgCdTe 640x512 / 15μm MWIR โมดูลถ่ายภาพความร้อนพร้อม RS058 Cryo Cooler



รายละเอียดสินค้า



GAVIN615A เป็นโมดูลถ่ายภาพความร้อนแบบคลื่นกลางที่ระบายความร้อนด้วยความเย็น พัฒนาโดย Global Sensor Technology (GST)ประกอบด้วยเครื่องตรวจจับอินฟราเรด HgCdTe MWIR ขนาด 640x512@15µm พร้อมเครื่องทำความเย็น RS058 อุปกรณ์อิเล็กทรอนิกส์สำหรับฮาร์ดแวร์ และอัลกอริธึมการประมวลผลภาพต่างๆ ถูกฝังไว้แล้วเพื่อนำเสนอภาพความร้อนที่คมชัดและชัดเจน



อัลกอริธึมการประมวลผลภาพต่างๆ ถูกฝังอยู่ในอุปกรณ์อิเล็กทรอนิกส์ GAVIN615A แล้ว เพื่อส่งสัญญาณภาพอินฟราเรดที่ชัดเจนในที่มืดสนิทหรือในสภาพอากาศเลวร้ายสามารถตรวจจับและรับรู้ความเสี่ยงและภัยคุกคามในระยะไกล พร้อมนำเสนอรายละเอียดเป้าหมายเพิ่มเติมในระยะทางสั้น ๆ



เมื่อรวมเข้ากับเครื่องตรวจจับอินฟราเรด F2 640x512 / 15µm HgCdTe MWIR อัตราเฟรมของ GAVIN615A สามารถกำหนดค่าได้ถึง 100Hz ซึ่งเหมาะมากสำหรับการใช้งานที่ต้องการการสังเกตวัตถุที่เคลื่อนที่เร็ว



คุณสมบัติหลัก



- ตอบสนองความต้องการของการตรวจจับระยะไกล

- ความไวสูง NETD≤15mK

- อัตราเฟรมสูง

- การถ่ายภาพความร้อนคุณภาพสูง

- บูรณาการเข้ากับระบบได้ง่าย



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง GAVIN615A
ประสิทธิภาพเครื่องตรวจจับ IR
ปณิธาน 640x512
Pixel Pitch 15μm
เครื่องทำความเย็น RS058
ช่วงสเปกตรัม 3.7μm ~ 4.8μm MW
เวลาทำความเย็น (20 องศาเซลเซียส) ≤7นาที
สุทธิ (20 องศาเซลเซียส) ≤15mK
การประมวลผลภาพ
อัตราเฟรม 50Hz/100Hz
โหมดลดแสง เชิงเส้น/ฮิสโตแกรม/ผสม
ซูมแบบดิจิตอล ×1/×2/×4
ทิศทางของภาพ แนวนอน/แนวตั้ง/แนวทแยงพลิก
อัลกอริธึมภาพ NUC/AGC/IDE
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน J30JZ 25pin
วิดีโอแอนะล็อก เพื่อน
วิดีโอดิจิทัล RAW/YUV 16 บิต: เอาต์พุต DVP/Cameralink 16 บิต
ซิงค์ภายนอก ซิงค์ภายนอกเฟรม: RS422 Level
การสื่อสาร RS422, 115200bps
พาวเวอร์ซัพพลาย 20~28VDC
การใช้พลังงานที่เสถียร 12W
ขนาด (มม.) 155×67×80
น้ำหนัก ≤900g
อุณหภูมิในการทำงาน -40°C ~ +60°C
ขนาดการสั่นสะเทือน การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ
การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง
เลนส์ออปติคอล
เลนส์เสริม ซูมต่อเนื่อง
30~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



งานอุตสาหกรรม



โมดูลกล้องอินฟราเรดความร้อน GAVIN615A มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น



โมดูลกล้องรักษาความปลอดภัยความร้อน MWIR อัตราเฟรมสูงระบายความร้อนด้วย HgCdTe 640x512 15μm 0



เกี่ยวกับ GST อินฟราเรด



โมดูลกล้องรักษาความปลอดภัยความร้อน MWIR อัตราเฟรมสูงระบายความร้อนด้วย HgCdTe 640x512 15μm 1

คำถามที่พบบ่อย



1. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?

การถ่ายภาพความร้อนด้วยอินฟราเรดเป็นวิธีการใช้รังสีอินฟราเรดและพลังงานความร้อนเพื่อรวบรวมข้อมูลเกี่ยวกับวัตถุ เพื่อกำหนดภาพวัตถุ หรือรับข้อมูลอุณหภูมิของวัตถุ แม้ในสภาพแวดล้อมที่ทัศนวิสัยต่ำ



2. การถ่ายภาพความร้อนด้วยอินฟราเรดทำงานอย่างไร
ระบบถ่ายภาพความร้อนอินฟราเรดเป็นการตรวจจับและระบุเทคโนโลยีอินฟราเรดแบบไม่สัมผัสแบบพาสซีฟโดยจะเน้นการแผ่รังสีอินฟราเรดของฉากบนเครื่องตรวจจับอินฟราเรดอาร์เรย์ระนาบโฟกัสผ่านระบบออปติคัลอินฟราเรดที่สามารถผ่านรังสีอินฟราเรดได้เครื่องตรวจจับความร้อนจะแปลงสัญญาณรังสีที่มีความเข้มต่างกันไปเป็นสัญญาณไฟฟ้าที่สอดคล้องกัน จากนั้นผ่านการขยายและการประมวลผลวิดีโอ จะสร้างภาพอินฟราเรดที่สามารถมองเห็นได้ด้วยตาเปล่า
