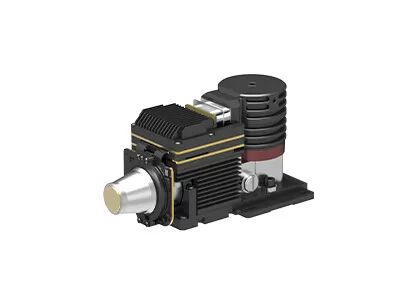

GAVIN330 MWIR Cooled Thermal Imager Module ความน่าเชื่อถือสูง 320x256 30μm

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น GAVIN330
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปณิธาน 320x256 / 30μm วัสดุ MCT
NETD ≤10mK ช่วงสเปกตรัม 3.7~4.8μm (MW)
ขนาด 150×67×80mm น้ำหนัก ≤900g
แสงสูง

MWIR Cooled Thermal Imager

,

GAVIN330 Cooled Thermal Imager

,

320x256 Thermal Imager Module

ฝากข้อความ
รายละเอียดสินค้า
คำอธิบายสั้น ๆ



GAVIN330 ความน่าเชื่อถือสูงระบายความร้อนด้วย HgCdTe 320x256 / 30μm MWIR โมดูลถ่ายภาพความร้อน



รายละเอียดสินค้า



ซีรี่ส์ GAVIN เป็นโมดูลอินฟราเรดระบายความร้อนมาตรฐานที่พัฒนาโดย Global Sensor Technology (GST)สามารถใช้ได้กับรูปแบบความละเอียดที่แตกต่างกัน แถบคลื่นต่างๆ และตัวเลือกเลนส์ออปติคัลแบบต่อเนื่องที่แตกต่างกัน



โมดูลถ่ายภาพความร้อน GAVIN330 เป็นหนึ่งในซีรีส์ GAVIN ที่มีเครื่องตรวจจับการระบายความร้อนด้วย MWIR ขนาด 320x256 / 30μm และช่องแช่แข็ง RS058 ภายในทำงานในช่วงสเปกตรัม 3.7 ~ 4.8μmด้วยอินเทอร์เฟซ Cameralink มาตรฐานอุตสาหกรรม กล้องอินฟราเรดหรือผู้รวมระบบสามารถออกแบบหรือรวมกล้องของตนเองทั้งหมดได้อย่างง่ายดายโดยใช้โมดูลอินฟราเรดที่ระบายความร้อนด้วย GAVIN330



Global Sensor Technology มุ่งมั่นที่จะเปิดวิสัยทัศน์ใหม่สำหรับอุตสาหกรรมการถ่ายภาพความร้อนด้วยอินฟราเรดเราเชี่ยวชาญในการออกแบบ ผลิต การขาย และการตลาดของเครื่องตรวจจับภาพความร้อนและโมดูลอินฟราเรด เพื่อให้ลูกค้าของเราได้รับโซลูชันการถ่ายภาพความร้อนด้วยอินฟราเรดที่หลากหลาย ซึ่งช่วยลดเวลาในการพัฒนารองและลดต้นทุนให้กับลูกค้าได้อย่างมาก



คุณสมบัติหลัก



- การถ่ายภาพความร้อนคุณภาพสูง

- ความไวแสงสูง NETD≤10mK

- การตรวจจับระยะไกล

- บูรณาการเข้ากับระบบได้ง่าย

- อินเทอร์เฟซ DVP/Cameralink, เอาต์พุตภาพ RAW/YUV

- มีเลนส์ซูมออปติคอลต่อเนื่องหลายแบบให้เลือก



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง GAVIN330
ประสิทธิภาพเครื่องตรวจจับ IR
ปณิธาน 320x256
Pixel Pitch 30μm
เครื่องทำความเย็น RS058
ช่วงสเปกตรัม 3.7μm ~ 4.8μm MW
เวลาทำความเย็น(20°C) ≤7นาที
สุทธิ (20 องศาเซลเซียส) ≤10mK
การประมวลผลภาพ
อัตราเฟรม 50Hz/100Hz/200Hz
โหมดลดแสง เชิงเส้น/ฮิสโตแกรม/ผสม
ซูมแบบดิจิตอล ×1/×2/×4
ทิศทางของภาพ แนวนอน/แนวตั้ง/แนวทแยงพลิก
อัลกอริธึมภาพ NUC/AGC/IDE
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน J30JZ 25pin
วิดีโอแอนะล็อก เพื่อน
วิดีโอดิจิทัล RAW/YUV 16 บิต: เอาต์พุต DVP/Cameralink 16 บิต
ซิงค์ภายนอก ซิงค์ภายนอกเฟรม: RS422 Level
การสื่อสาร RS422, 115200bps
พาวเวอร์ซัพพลาย 20~28VDC
การใช้พลังงานที่เสถียร 12W
ขนาด (มม.) 150×67×80
น้ำหนัก ≤900g
อุณหภูมิในการทำงาน -40°C ~ +60°C
ขนาดการสั่นสะเทือน การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ
การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง
เลนส์ออปติคอล
เลนส์เสริม ซูมต่อเนื่อง
30~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



งานอุตสาหกรรม



โมดูลกล้องความร้อนระบายความร้อนด้วย GAVIN330 มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น



GAVIN330 MWIR Cooled Thermal Imager Module ความน่าเชื่อถือสูง 320x256 30μm 0



เกี่ยวกับเทคโนโลยีเซนเซอร์ระดับโลก



GAVIN330 MWIR Cooled Thermal Imager Module ความน่าเชื่อถือสูง 320x256 30μm 1



คำถามที่พบบ่อย



1. วิธีการเลือกความละเอียดของเครื่องตรวจจับอินฟราเรดที่เหมาะสม?

ขึ้นอยู่กับความต้องการและการใช้งานจริงของผลิตภัณฑ์ของคุณ และราคาก็เป็นปัจจัยที่ต้องพิจารณาด้วยหากคุณภาพของภาพไม่สูง คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดที่มีความละเอียดต่ำได้ เช่น 120x90, 256x192, 400x300หากคุณต้องการภาพที่คมชัดเป็นพิเศษสำหรับวัตถุประสงค์พิเศษบางอย่าง เช่น การตรวจสอบระยะไกล คุณสามารถเลือกเครื่องตรวจจับอินฟราเรดความละเอียดสูงขนาด 1280x1024 ได้



2. วิธีการเลือกสีเทียมที่เหมาะสมสำหรับการถ่ายภาพความร้อน?

- สีขาวเทาเหมาะกับชิ้นงานที่มีอุณหภูมิแตกต่างกันเล็กน้อย

- สีแดงและสีน้ำเงินเหมาะกับฉากที่ต้องการหาจุดปัญหามากกว่า

- สีแดงเหล็กเป็นจานสีมาตรฐานของอุตสาหกรรมพลังงาน

หมายเหตุ: ไม่ว่าคุณจะเลือกจานสีใด อุณหภูมิความร้อนจะไม่เปลี่ยนแปลงเลย



3. จะเลือกเลนส์กล้องถ่ายภาพความร้อนอินฟราเรดที่เหมาะสมได้อย่างไร?

- เลนส์มาตรฐานสามารถเล็งเป้าหมายปกติได้ด้วยระยะห่างที่เหมาะสม

- สำหรับเลนส์เทเลโฟโต้ เหมาะสำหรับเป้าหมายที่ค่อนข้างเล็กและต้องมองจากระยะไกล

- หากต้องการดูรายละเอียดของวัตถุในระยะใกล้มากขึ้น เลนส์มุมกว้างจะดีกว่า

- เลนส์มาโครใช้สำหรับมองเห็นเป้าหมายที่เล็กมากในระยะใกล้ เช่น วงจรชิป
