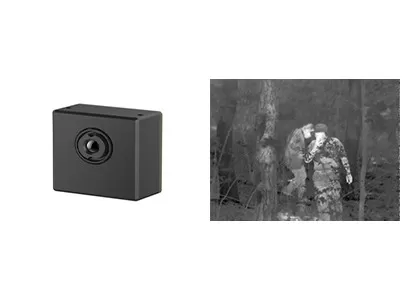

Uncooled Thermal Imaging Module 256x192 / 12μmสำหรับกล้องรักษาความปลอดภัย
| สถานที่กำเนิด | อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iLC212 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | negotiable |
| เงื่อนไขการชำระเงิน | แอล/C,ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 256x192 | การใช้พลังงาน | 700มิลลิวัตต์ |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 12μm |
| สุทธิ | ≤65mK | อัตราเฟรม | 25เฮิร์ต/30เฮิร์ต |
| เน้น | โมดูลถ่ายภาพความร้อนที่ไม่มีการระบายความร้อน,โมดูลถ่ายภาพความร้อน 256x192 |
||
รายละเอียดสินค้า
โมดูลการถ่ายภาพความร้อน 256x192 / 12μm ไม่เย็นสําหรับกล้องวงจรปิด
คําอธิบายสินค้า
ในฐานะตัวแทนของแกนกล้องอุณหภูมิราคาถูก โมดูลการถ่ายภาพ IR iLC212 ที่ไม่เย็น เหมาะสําหรับลูกค้าที่ต้องการขนาดเล็กน้ําหนักเบาและราคาต่ํามากในด้านความปลอดภัยและการติดตาม.
iLC212 ประกอบด้วยเครื่องตรวจจับอินฟราเรดขนาดเล็กมาก 256x192 / 12μm (WLP) ที่จับคลื่นยาวอินฟราเรด (LWIR) ในช่วง 8 ถึง 14μm
เนื่องจาก SWaP-C ที่ได้รับการปรับปรุงอย่างสมบูรณ์แบบ โมดูลกล้องความร้อน iLC212 สามารถบูรณาการในกล้องวงจรปิดที่มีการติดตามมุมกว้างและการวัดอุณหภูมิระยะใกล้
ลักษณะหลัก
- โปรแกรม SWaP-C ที่ดีที่สุด
- เหมาะสําหรับผลิตภัณฑ์อินฟราเรดหลากหลาย
- การใช้งานภาพความร้อนที่หลากหลาย
- การบริโภคพลังงานต่ํา
รายละเอียดสินค้า
| รุ่น | iLC212 |
| ผลประกอบของเครื่องตรวจจับ IR | |
| วัสดุ | วานาเดียมอ๊อกไซด์ไม่เย็น |
| การแก้ไข | 256×192 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองทางสายสี | 8μm ~ 14μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| การประมวลภาพ | |
| วิดีโอดิจิตอล | RAW/YUV/BT656; รองรับการถ่ายทอดวิดีโอ USB2.0; การวัดอุณหภูมิ รองรับสายพารามิเตอร์ |
| อัตราเฟรมดิจิตอล | 25Hz/30Hz |
| การแสดงภาพ | สีดําร้อน/สีขาวร้อน/สีเทียม |
| อัลกอริทึมภาพ | การแก้ไขความไม่เหมือนกัน (NUC) การลดเสียงภาพ 3 มิติ (3DNR) การลดเสียง 2 มิติ (DNS) การดันระยะทางไดนามิก (DRC) EE การเสริมสร้าง |
| เวลาเริ่มต้น | ≤3s |
| การวัดอุณหภูมิ | |
| ระยะอุณหภูมิการทํางาน | -10 °C ~ + 50 °C |
| ระยะวัดอุณหภูมิ | -20°C~+150°C, สนับสนุน ระยะการวัดอุณหภูมิ การขยายและการปรับแต่ง |
| ความแม่นยําในการวัดอุณหภูมิ | ±3°C/±3% (รับค่าที่ใหญ่กว่า) @23°C±5°C ระยะทางการวัดอุณหภูมิ 1.5m |
| การวัดอุณหภูมิภาค | รองรับการวัดอุณหภูมิพื้นที่ใด ๆ, ภูมิภาคผลิต คุ้มค่าสูงสุด, คุ้มค่าต่ําสุดและค่าเฉลี่ย |
| SDK | เวอร์ชั่น Windows / Linux ทําการวิเคราะห์กระแสวิดีโอและแปลงเทาเป็นอุณหภูมิ |
| อินเตอร์เฟซไฟฟ้า | |
| อินเตอร์เฟซภายนอก | เครื่องเชื่อม 30pin_HRS ไฟฟ้าเข้า วิดีโอดิจิตอล RS232-TTL/USB20 GPIO เป็นต้น |
| การสื่อสาร | RS232-TTL/USB20 |
| ส่วนประกอบการขยาย | คณะกรรมการ VPC |
| โปรแกรม PC | |
| โปรแกรม ICC | โมดูลควบคุมและจอวีดีโอ |
| ระบบพลังงาน | |
| พลังงาน | DC 3.3V±0.1V |
| การบริโภคพลังงาน | สภาพคงที่: 0.70W/3.3V @ 23±3°C |
| ทรัพย์สินทางกายภาพ | |
| เครื่องเชื่อม | รูปแบบเครื่องเชื่อมภายนอก: DF40C-30DP-0.4V (51), (HRS-Male) รูปแบบเครื่องเชื่อมคู่ DF40C (2.0)-30DS-0.4V (51), (HRS-หญิง) |
| ขนาด | 21mm × 21mm × 12.8mm (รวมเลนส์ 3.2mm) |
| น้ําหนัก | 8.9g±0.5g (รวมเลนส์ 3.2mm) |
| การปรับตัวต่อสิ่งแวดล้อม | |
| อุณหภูมิการทํางาน | -40°C+70°C |
| อุณหภูมิในการเก็บ | -45°C+85°C |
| ความชื้น | 5%~95%, ไม่ปรับความหนา |
| ความต้านทานต่อการกระแทกและการสั่น | การกระแทก: คลื่นไซน์ครึ่ง, 40g/11ms, 3-axis, 6-direction ความสั่นสะเทือน: 5.35 กรัม 3 แกน |
| การรับรอง | RoHS2.0/REACH |
| เลนส์ | |
| เลนส์เลือก | 3.2 มิลลิเมตร / F1.1, HFOV: 55.6±2.8°; การเคลือบ: AR |
การใช้งานในอุตสาหกรรม
โมดูลการถ่ายภาพทางความร้อน iLC212 ใช้ในด้านความปลอดภัยและการติดตาม มันเหมาะสําหรับการบูรณาการในกล้องซ่อน, กล้องดิจิตอล, กล้องโดม, กล้องกล่อง เป็นต้น
สายสินค้าของเรา
ระดับรูปแบบสินค้าที่กว้างขวาง รวมถึงตัวตรวจจับอินฟราเรด คาร์กล้อง และโมดูลเพื่อตอบสนองความต้องการการบูรณาการต่าง ๆ
ผลิตภัณฑ์หลากหลาย
ความละเอียดของอารามหลายอัน, ขนาดพิกเซล, ช่วงคลื่น, และการรวมตัวเลือกของเลนส์ ให้ความยืดหยุ่นมากขึ้นสําหรับการใช้งานที่หลากหลาย
ผลงานที่โด่งดัง
ภาพที่ชัดเจน ขนาดคอมแพคต์ การบริโภคพลังงานต่ํา ความรู้สึกสูง และความน่าเชื่อถือสูง
การบูรณาการง่าย
ตัวเลือกอินเตอร์เฟซหลายตัวทําให้การบูรณาการเรียบง่ายและทําให้การพัฒนาอย่างรวดเร็วในหลายสาขาการใช้งาน
FAQs
1วิธีการเลือกความละเอียดของตัวตรวจจับอินฟราเรดที่เหมาะสม
มันขึ้นอยู่กับความต้องการและการใช้งานจริงของสินค้าของคุณ และราคายังเป็นปัจจัยที่จําเป็นต้องพิจารณาคุณสามารถเลือกตัวตรวจจับอินฟราเรดที่มีความละเอียดต่ํา, เช่น 120x90, 256x192, 400x300 หากคุณต้องการภาพที่ชัดเจนมากสําหรับบางโครงการพิเศษ, เช่นการติดตามทางไกล, คุณสามารถเลือกตัวตรวจจับอินฟราเรดความละเอียดสูงของ 1280x1024.
2วิธีการเลือกสีเทียมที่เหมาะสมสําหรับการถ่ายภาพความร้อน
- สีขาวเทาเหมาะกับเป้าหมายที่มีความแตกต่างความร้อนเล็ก
- สีแดงและสีน้ําเงินเหมาะกับฉากที่ต้องหาจุดปัญหา
- สีแดงเหล็ก เป็นสีที่ใช้ในอุตสาหกรรมพลังงาน
ข้อสังเกต: ไม่ว่าคุณจะเลือกแบบไหน อุณหภูมิของอุณหภูมิจะไม่เปลี่ยนแปลงเลย
3วิธีการเลือกเลนส์กล้อง infrared ที่เหมาะสม
- เลนส์มาตรฐานสามารถพบเป้าหมายปกติได้
- สําหรับเลนส์เทเลโฟโต้ มันเหมาะสําหรับเป้าหมายที่ค่อนข้างเล็กและต้องการที่จะมองจากระยะไกล
- เพื่อดูรายละเอียดของวัตถุที่อยู่ใกล้ๆ เลนส์มุมกว้างดีกว่า
- เลนส์แมคโครเป็นสําหรับการเห็นเป้าหมายที่เล็กมาก จากระยะใกล้ เช่นวงจรชิป
