แกนกล้องถ่ายภาพความร้อน FPA ที่ไม่มีการระบายความร้อนด้วยเครื่องตรวจจับอินฟราเรด 400x300
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 384x288 /17μm | NETD | ≤50mK |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | ขนาด | 21x22.3x15.6 มม. (พร้อมเลนส์ 9.1 มม.) |
ช่วงอุณหภูมิ | -20 ℃ ~ + 550 ℃ (ปรับแต่งได้) | ความแม่นยำของอุณหภูมิ | ±3℃ หรือ ±3% |
แสงสูง | Uncooled FPA กล้องถ่ายภาพความร้อน Core,400x300 กล้องถ่ายภาพความร้อน Core,400x300 เครื่องตรวจจับอินฟราเรดกล้องความร้อน Core |

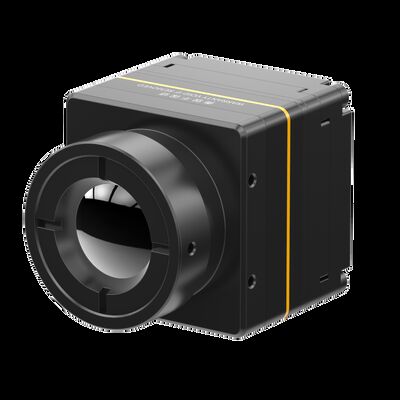

แกนกล้องถ่ายภาพความร้อน FPA ที่ไม่มีการระบายความร้อนด้วยเครื่องตรวจจับอินฟราเรด 400x300
โมดูลอินฟราเรดแบบไม่ระบายความร้อน COIN417G2 เป็นเวอร์ชันใหม่ของ COIN417 ที่พัฒนาโดย Global Sensor Technology (GST)รวมเครื่องตรวจจับภาพอินฟราเรด 400x300@17μm wafer level package (WLP) วงจรประมวลผลสัญญาณประสิทธิภาพสูงและอัลกอริธึมการประมวลผลภาพประสิทธิภาพของแกนอินฟราเรดได้รับการปรับปรุงเพิ่มเติมด้วยชิป ASCI ที่อัปเกรดแล้วนอกจากนี้ ประสิทธิภาพของภาพยังเพิ่มขึ้น 30% โดยใช้อัลกอริธึมการประมวลผลภาพขั้นสูง
โมดูลอินฟราเรด COIN417G2 นำเสนอภาพความร้อนที่คมชัด ขนาดกะทัดรัด และราคาประหยัดนอกจากนี้ยังมีฟังก์ชั่นเทอร์โมกราฟิกเสริมที่มีช่วงการวัดตั้งแต่ -20 ℃ ~ 550 ℃ สำหรับการวัดอุณหภูมิอุตสาหกรรม
จนถึงปัจจุบัน เราได้ให้บริการโซลูชันการถ่ายภาพความร้อนด้วยอินฟราเรดที่ครบถ้วนและมีเสถียรภาพแก่ลูกค้าของเราง่ายกว่าสำหรับโมดูลทั่วไปของการถ่ายภาพความร้อนของ COIN ซีรีส์ที่จะรวมเข้ากับผลิตภัณฑ์เทอร์มินัลมากขึ้นและช่วยลดต้นทุนให้กับลูกค้าได้อย่างมาก
โมดูลระบายความร้อน COIN417G2 ใช้ใน Thermography, Security Monitoring, Firefighting & Rescue, Outdoors, AIoT, Smart Hardware, UAVs Payload, ADAS เป็นต้น
- ขนาดมินิ: 25.4x25.4x29.3 มม. (พร้อมเลนส์ 9.1 มม.)
- น้ำหนักเบา: 29g±3g (พร้อมเลนส์ 9.1 มม.)
- NETD≤40mk .ทั่วไป
- คุณภาพของภาพที่เพิ่มขึ้น
- การใช้พลังงานต่ำ
- การพัฒนาและบูรณาการอย่างรวดเร็ว
แบบอย่าง | COIN417G2/R |
ประสิทธิภาพเครื่องตรวจจับ IR | |
วัสดุ | VOx |
ปณิธาน | 400×300 |
Pixel Pitch | 17μm |
ช่วงสเปกตรัม | 8μm ~ 14μm |
NETD . ทั่วไป | ≤40mK |
การประมวลผลภาพ | |
อัตราเฟรม | 50Hz/30Hz/25Hz |
เวลาเริ่มต้น | 3s |
วิดีโอแอนะล็อก | PAL/NTSC |
วิดีโอดิจิทัล | RAW/YUV/BT656 |
อัลกอริธึมภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) การลดสัญญาณรบกวน 3 มิติ (3DNR) การลดสัญญาณรบกวนแบบ 2 มิติ (DNS) การบีบอัดช่วงไดนามิก (DRC) การปรับปรุงขอบ (EE) |
ซูมแบบดิจิตอล | ซูมต่อเนื่อง 1X~8X, ขนาดขั้น 1/8 (เอาต์พุต YUV) |
การแสดงภาพ | สีดำร้อน/สีขาวร้อน/สีหลอก |
ซอฟต์แวร์คอมพิวเตอร์ | |
ซอฟต์แวร์ ICC | การควบคุมโมดูลและการแสดงผลวิดีโอ |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, ชาย) |
บอร์ดต่อ USB | Type-C |
อินเทอร์เฟซการสื่อสาร | TTL-232/USB2.0 |
อินเทอร์เฟซวิดีโอดิจิทัล | CMOS8/CMOS16/LVDS/USB2.0 |
การจ่ายแรงดัน | 4~5.5V |
การใช้พลังงานโดยทั่วไป | 0.7W |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10℃~+50℃ |
ช่วงการวัดอุณหภูมิ | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃;รองรับการปรับแต่งและการขยาย |
ความแม่นยำในการวัดอุณหภูมิ | มากกว่า ±3℃ หรือ ±3% |
การวัดอุณหภูมิในภูมิภาค | รองรับค่าสูงสุด ต่ำสุด และเฉลี่ยของอุณหภูมิภูมิภาคเอาท์พุท |
SDK | Windows/ลินุกซ์/แขน;บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิ |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 25.4×25.4×29.3 (พร้อมเลนส์ 9.1 มม.) 25.4×25.4×41.2 (พร้อมเลนส์ 13 มม.) 25.4×25.4×40 (พร้อมเลนส์ 19 มม.) |
น้ำหนัก | 29g±3g (พร้อมเลนส์ 9.1 มม.) 42g±3g (พร้อมเลนส์ 13 มม.) 44g±3g (พร้อมเลนส์ 19 มม.) |
การปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40℃~+70℃ |
อุณหภูมิในการจัดเก็บ | -45℃~+85℃ |
ความชื้น | 5%~95% ไม่ควบแน่น |
การสั่นสะเทือน | 5.35grms 3 แกน |
ช็อค | ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน, 6 ทิศทาง |
ใบรับรอง | ROHS2.0/REACH |
เลนส์ | |
เลนส์เสริม | Athermal คงที่: 9.1mm/13mm/19mm |
ระดับการป้องกัน | IP67 |
1.อินฟราเรดเทอร์โมกราฟีคืออะไร?
Thermography เป็นเทคโนโลยีใหม่และมีประสิทธิภาพของวิธีการวินิจฉัยแบบไม่รุกรานโดยอาศัยการตรวจจับอุณหภูมิพื้นผิวของวัตถุรังสีอินฟราเรด (IR) ที่ปล่อยออกมาจากวัตถุจะถูกบันทึกและแสดงเป็นภาพในรูปแบบของแผนที่การกระจายอุณหภูมิ
2. เทอร์โมกราฟีอินฟราเรดใช้ทำอะไรได้บ้าง?
ภาพความร้อนอินฟราเรดสามารถใช้ในการตรวจสอบบ้าน ระบุข้อบกพร่องของโครงสร้าง ความผิดพลาดทางไฟฟ้า ความผิดปกติทางกล การเปลี่ยนแปลงทางสรีรวิทยาของคนและสัตว์ และอื่นๆ อีกมากมาย
3. ข้อดีของการถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
สำหรับการทดสอบแบบไม่ทำลาย จะทดสอบได้ง่ายและตอบสนองรวดเร็วโดยไม่เกิดความเสียหาย ซึ่งส่งผลให้ประหยัดต้นทุน เพิ่มประสิทธิภาพในการทำงาน ลดกำลังคนและอุปกรณ์
สำหรับการถ่ายภาพความร้อนทางการแพทย์ จะมีประสิทธิภาพมากในการค้นหาปัญหาที่ซ่อนอยู่ในร่างกายมนุษย์ ปลอดภัย 100% โดยไม่มีรังสีและความเจ็บปวด ซึ่งเป็นเครื่องมือในอุดมคติสำหรับการตรวจสุขภาพในระยะเริ่มต้น
