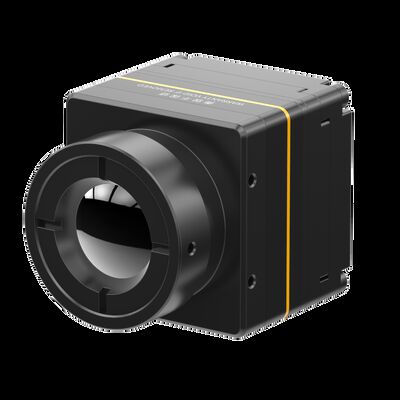

โมดูลระบายความร้อน Uncooled ขนาดกะทัดรัดพิเศษพร้อมเลนส์ 9.1 / 13 / 19 มม.
| สถานที่กำเนิด | อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | เหรียญ417G2 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | negotiable |
| เงื่อนไขการชำระเงิน | แอล/C,ที/ที |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ปณิธาน | 384x288 /17μm | สุทธิ | ≤50mk |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14μm | ขนาด | 21x22.3x15.6 มม. (พร้อมเลนส์ 9.1 มม.) |
| ช่วงอุณหภูมิ | -20℃~+550℃ (ปรับแต่งได้) | ความแม่นยำของอุณหภูมิ | ± 3°C หรือ ± 3% |
| เน้น | Uncooled โมดูลความร้อนพร้อมเลนส์ 9.1 มม.,Uncooled โมดูลความร้อนพร้อมเลนส์ 13 มม.,โมดูลกล้องความร้อนพร้อมเลนส์ 19 มม. |
||
รายละเอียดสินค้า
โมดูลกล้องถ่ายภาพความร้อนเพื่อความปลอดภัย
โมดูลถ่ายภาพความร้อนแบบไม่ระบายความร้อนสำหรับความปลอดภัยและการเฝ้าระวังพร้อมเลนส์ 9.1/13/19 มม.
รายละเอียดสินค้า

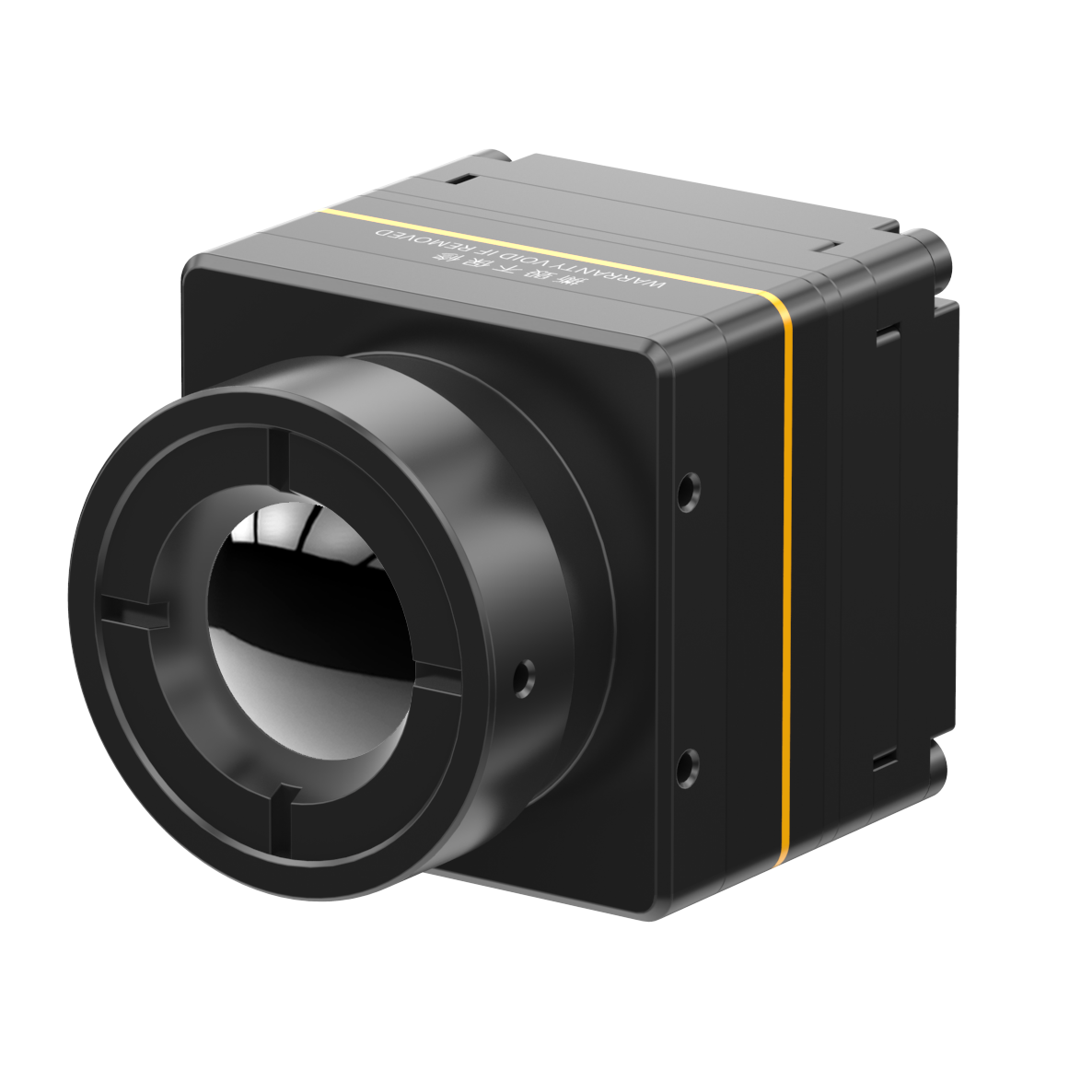

SensorMicro เปิดตัวโมดูลถ่ายภาพความร้อน COIN417 พร้อมโครงสร้างขนาดกะทัดรัดเป็นพิเศษ ซึ่งมีขนาดเกือบเท่าเหรียญหนึ่งดอลลาร์ ตอนนี้มาถึงรุ่นใหม่: โมดูลถ่ายภาพความร้อนแบบไม่ระบายความร้อน COIN417G2 ไม่เพียงแต่โครงสร้างได้รับการปรับปรุงเท่านั้น แต่ยังมีการอัปเกรดประสิทธิภาพรอบด้านอีกด้วย
แกนอินฟราเรด COIN417G2 ใช้เครื่องตรวจจับอินฟราเรดระดับเวเฟอร์ 384x288 รุ่นล่าสุดที่ไม่มี TECด้วยการเน้นที่ฟังก์ชันการทำงาน ลักษณะทางวิทยาศาสตร์ และความสะดวกสบายเป็นศูนย์กลางและวัตถุประสงค์ของการออกแบบมากกว่ารูปลักษณ์ รุ่นใหม่จึงให้ความสำคัญกับประสิทธิภาพมากกว่า ตัวเครื่องลดชิ้นส่วนที่ซ้อนกันด้วยโครงสร้างโดยรวมที่กระชับกว่า
มันรวมเอาเครื่องตรวจจับภาพอินฟราเรดระดับเวเฟอร์ (WLP) ขนาด 400x300@17μm วงจรประมวลผลสัญญาณประสิทธิภาพสูง และอัลกอริธึมการประมวลผลภาพ
โมดูลอินฟราเรด COIN417G2 มีภาพถ่ายความร้อนที่คมชัดและคมชัด ขนาดกะทัดรัด และต้นทุนต่ำ นอกจากนี้ยังมีฟังก์ชันเทอร์โมกราฟิกเสริมพร้อมช่วงการวัดตั้งแต่ -20℃~550 ℃ สำหรับการวัดอุณหภูมิทางอุตสาหกรรม
คุณสมบัติหลัก
- ขนาดเล็ก: 25.4x25.4x29.3 มม. (พร้อมเลนส์ 9.1 มม.)
- น้ำหนักเบา: 29g±3g (พร้อมเลนส์ 9.1 มม.)
- NETD ทั่วไป≤40mk
- คุณภาพของภาพดีขึ้น
- ใช้พลังงานต่ำ
- การพัฒนาและการรวมระบบอย่างรวดเร็ว
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | COIN417G2/R |
| ประสิทธิภาพของเครื่องตรวจจับ IR | |
| วัสดุ | VOx |
| ความละเอียด | 400×300 |
| ระยะพิทช์พิกเซล | 17μm |
| ช่วงสเปกตรัม | 8μm ~14μm |
| NETD ทั่วไป | ≤40mK |
| การประมวลผลภาพ | |
| อัตราเฟรม | 50Hz/30Hz/25Hz |
| เวลาเริ่มต้น | 3 วินาที |
| วิดีโออนาล็อก | PAL/NTSC |
| วิดีโอดิจิทัล | RAW/YUV/BT656 |
| อัลกอริธึมภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) การลดสัญญาณรบกวน 3 มิติ (3DNR) การลดสัญญาณรบกวน 2 มิติ (DNS) การบีบอัดช่วงไดนามิก (DRC) การปรับปรุงขอบ (EE) |
| ซูมดิจิทัล | ซูมต่อเนื่อง 1X~8X, ขนาดขั้นตอน 1/8 (เอาต์พุต YUV) |
| การแสดงภาพ | Black Hot/White Hot/Pseudo Color |
| ซอฟต์แวร์ PC | |
| ซอฟต์แวร์ ICC | การควบคุมโมดูลและการแสดงวิดีโอ |
| ข้อมูลจำเพาะทางไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, Male) |
| บอร์ดส่วนขยาย USB | Type-C |
| อินเทอร์เฟซการสื่อสาร | TTL-232/USB2.0 |
| อินเทอร์เฟซวิดีโอดิจิทัล | CMOS8/CMOS16/LVDS/USB2.0 |
| แรงดันไฟฟ้า | 4~5.5V |
| การใช้พลังงานทั่วไป | 0.7W |
| การวัดอุณหภูมิ | |
| ช่วงอุณหภูมิในการทำงาน | -10℃~+50℃ |
| ช่วงการวัดอุณหภูมิ | -20℃~150℃, 0℃~550℃; รองรับการปรับแต่งและการขยาย |
| ความแม่นยำในการวัดอุณหภูมิ | มากกว่า ±3℃ หรือ ±3% |
| การวัดอุณหภูมิระดับภูมิภาค | รองรับค่าสูงสุด ต่ำสุด และค่าเฉลี่ยของอุณหภูมิระดับภูมิภาคเอาต์พุต |
| SDK | Windows/Linux/ARM; บรรลุการวิเคราะห์และแปลงสตรีมวิดีโอจากสีเทาเป็นอุณหภูมิ |
| ลักษณะทางกายภาพ | |
| ขนาด (มม.) | 25.4×25.4×29.3 (พร้อมเลนส์ 9.1 มม.) 25.4×25.4×41.2 (พร้อมเลนส์ 13 มม.) 25.4×25.4×40 (พร้อมเลนส์ 19 มม.) |
| น้ำหนัก | 29g±3g (พร้อมเลนส์ 9.1 มม.) 42g±3g (พร้อมเลนส์ 13 มม.) 44g±3g (พร้อมเลนส์ 19 มม.) |
| การปรับตัวด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40℃～+70℃ |
| อุณหภูมิในการจัดเก็บ | -45℃～+85℃ |
| ความชื้น | 5%~95%, ไม่มีการควบแน่น |
| การสั่นสะเทือน | 5.35grms, 3 แกน |
| แรงกระแทก | Half Sine Wave, 40g/11ms, 3 แกน, 6 ทิศทาง |
| ใบรับรอง | ROHS2.0/REACH |
| ออปติก | |
| เลนส์เสริม | Athermal คงที่: 9.1 มม./13 มม./19 มม. |
| ระดับการป้องกัน | IP67 |
การใช้งานในอุตสาหกรรม
โมดูลถ่ายภาพความร้อน COIN417G2 ใช้ในเทอร์โมกราฟี การตรวจสอบความปลอดภัย การดับเพลิงและการกู้ภัย กลางแจ้ง AIoT ฮาร์ดแวร์อัจฉริยะ Payload ของ UAVs ADAS ฯลฯ
มีเลนส์ให้เลือกมากมาย
คำถามที่พบบ่อย
1. เทอร์โมกราฟีอินฟราเรดคืออะไร
เทอร์โมกราฟีเป็นเทคโนโลยีใหม่และมีประสิทธิภาพของวิธีการวินิจฉัยแบบไม่รุกรานโดยอิงจากการตรวจจับอุณหภูมิพื้นผิวของวัตถุ รังสีอินฟราเรด (IR) ที่ปล่อยออกมาจากวัตถุจะถูกบันทึกและแสดงผลในรูปแบบของแผนที่การกระจายอุณหภูมิ
2. เทอร์โมกราฟีอินฟราเรดสามารถนำไปใช้อะไรได้บ้าง
ภาพถ่ายความร้อนอินฟราเรดสามารถใช้ในการตรวจสอบบ้าน ระบุข้อบกพร่องโครงสร้าง ข้อผิดพลาดทางไฟฟ้า ข้อผิดพลาดทางกล การเปลี่ยนแปลงทางสรีรวิทยาในคนและสัตว์ และอื่นๆ อีกมากมาย
3. ข้อดีของเทอร์โมกราฟีอินฟราเรดคืออะไร
สำหรับการทดสอบแบบไม่ทำลายนั้นง่ายต่อการทดสอบและตอบสนองอย่างรวดเร็วโดยไม่เกิดความเสียหาย ซึ่งส่งผลให้ประหยัดค่าใช้จ่าย เพิ่มประสิทธิภาพในการทำงาน ลดกำลังคนและการเสื่อมสภาพของอุปกรณ์
สำหรับเทอร์โมกราฟีทางการแพทย์ มีประสิทธิภาพมากในการค้นหาปัญหาที่ซ่อนอยู่ในร่างกายมนุษย์ ปลอดภัย 100% โดยไม่มีรังสีและความเจ็บปวด ซึ่งเป็นเครื่องมือในอุดมคติสำหรับการตรวจสุขภาพเบื้องต้น
