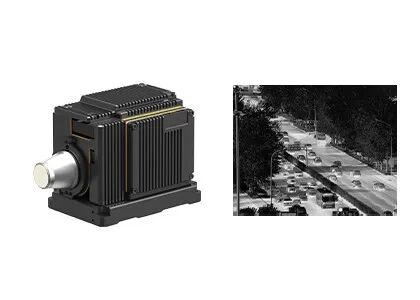

Ultra Clear 1280x1024 12μm Cooled Thermal Module สำหรับการตรวจสอบระยะไกล
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xช่วงสเปกตรัม | 3.7~4.8μm (MW) | ใช้สำหรับ | กล้องวงจรปิด |
---|---|---|---|
ปณิธาน | 1280x1024/12μm | ขนาด | 165x86x107mm |
ความไวสูง | NETD≤20mK | อัตราเฟรม | 50Hz/100Hz |
แสงสูง | 1280x1024 โมดูลระบายความร้อนด้วยความร้อน,โมดูลระบายความร้อนด้วยความร้อน 12um Ultra Clear,RS422 กล้องรักษาความปลอดภัยด้วยความร้อน |
Ultra Clear 1280x1024 12μm Cooled Thermal Module สำหรับการตรวจสอบระยะไกล
โมดูลกล้องความร้อนความละเอียดสูง GAVIN1212 รวมอาร์เรย์ขนาดใหญ่ 1280x1024 / 12μm MWIR เครื่องตรวจจับอินฟราเรดระบายความร้อนด้วยเครื่องตรวจจับ dewar cooler (ddc) ภายใน
โมดูลระบายความร้อนความละเอียดสูงใช้อัลกอริธึมการประมวลผลภาพอัจฉริยะต่างๆ เช่น การแก้ไขความไม่สม่ำเสมอ การควบคุมอัตราขยายอัตโนมัติ และอื่นๆ เพื่อให้มั่นใจในคุณภาพการถ่ายภาพความร้อนที่ดีด้วยอินเทอร์เฟซที่หลากหลาย ขนาดเล็ก ความน่าเชื่อถือสูงและการขยายที่แข็งแกร่ง การออกแบบโมดูลจึงอำนวยความสะดวกให้ผู้ใช้ปลายทางในการเริ่มต้นการรวมอย่างรวดเร็วโมดูลอินฟราเรดนี้รองรับการเฝ้าระวังตลอด 24 ชั่วโมงทุกวันไม่เว้นวันหยุดสามารถติดตั้งบนแพลตฟอร์มต่างๆ เช่น กล้องรักษาความปลอดภัย แท่นลอยในอากาศ ป้อมปืนของยานพาหนะ เป็นต้น
- ตอบสนองความต้องการของการตรวจจับระยะไกล
- ความไวแสงสูง NETD≤20mK
- มุมมองภาพกว้าง ความละเอียดสูงสุด 1280x1024
- บูรณาการเข้ากับระบบได้ง่าย
- อินเทอร์เฟซ DVP/Cameralink, เอาต์พุตภาพ RAW/YUV
- มีเลนส์ซูมออปติคอลต่อเนื่องหลากหลายให้เลือก
แบบอย่าง | GAVIN1212 |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 1280x1024 |
Pixel Pitch | 12μm |
เครื่องทำความเย็น | RS058F |
ช่วงสเปกตรัม | 3.7μm ~ 4.8μm MW |
เวลาทำความเย็น(20°C) | ≤8นาที |
ตาข่าย (20 องศาเซลเซียส) | ≤20mK |
การประมวลผลภาพ | |
อัตราเฟรม | 50Hz/100Hz |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ×1/×2/×4 |
ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยงพลิก |
อัลกอริธึมภาพ | NUC/AGC/IDE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | J30JZ 25 พิน;อินเทอร์เฟซเอาต์พุตพิเศษ HDMI |
วิดีโอแอนะล็อก | / |
วิดีโอดิจิทัล | เอาต์พุต HDMI: YUV เอาต์พุต Cameralink: 16 บิต RAW/YUV |
ซิงค์ภายนอก | ซิงค์ภายนอกเฟรม: RS422 Level |
การสื่อสาร | RS422, 115200bps |
พาวเวอร์ซัพพลาย | 24V±1V |
การใช้พลังงานที่เสถียร | 16W |
ขนาด (มม.) | 165x86x107 |
น้ำหนัก | ≤1600g |
อุณหภูมิในการทำงาน | -40°C ~ +60°C |
ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
เลนส์ออปติคอล | |
เลนส์เสริม | ซูมต่อเนื่อง: 37.5~750mm/F4 ซูมคงที่: 19 มม./F2;40 มม./F2;240 มม./F2 |
โมดูลกล้องอินฟราเรดความร้อน GAVIN1212 นั้นเหมาะสมสำหรับระบบตรวจสอบระยะไกลและสภาพแวดล้อมที่ซับซ้อน เช่น พื้นที่ที่ไม่ค่อยมีคนอาศัยอยู่ การเฝ้าติดตามสภาพอากาศทุกวันตลอด 24 ชั่วโมงทุกวัน สถานที่ที่มีสภาพอากาศเลวร้าย
1. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
การถ่ายภาพความร้อนด้วยอินฟราเรดเป็นวิธีการใช้รังสีอินฟราเรดและพลังงานความร้อนเพื่อรวบรวมข้อมูลเกี่ยวกับวัตถุ เพื่อกำหนดภาพวัตถุ หรือรับข้อมูลอุณหภูมิของวัตถุ แม้ในสภาพแวดล้อมที่ทัศนวิสัยต่ำ
2. การถ่ายภาพความร้อนด้วยอินฟราเรดทำงานอย่างไร
ระบบถ่ายภาพความร้อนอินฟราเรดเป็นการตรวจจับและระบุเทคโนโลยีอินฟราเรดแบบไม่สัมผัสแบบไม่สัมผัสโดยเน้นการแผ่รังสีอินฟราเรดของฉากบนเครื่องตรวจจับอินฟราเรดอาร์เรย์ระนาบโฟกัสผ่านระบบออปติคัลอินฟราเรดที่สามารถผ่านรังสีอินฟราเรดได้เครื่องตรวจจับความร้อนจะแปลงสัญญาณรังสีที่มีความเข้มต่างกันไปเป็นสัญญาณไฟฟ้าที่เกี่ยวข้อง จากนั้นจึงผ่านการขยายและประมวลผลวิดีโอ ทำให้เกิดภาพอินฟราเรดที่สามารถมองเห็นได้ด้วยตาเปล่า
