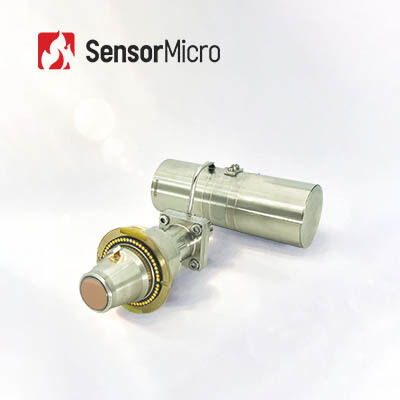

ชุดประกอบคูลเลอร์แบบ Dewar ในตัวสำหรับเครื่องตรวจจับอินฟราเรดแบบระบายความร้อน MWIR ที่มีดีไซน์ยืดหยุ่น 640x512/15 ไมโครเมตร เพื่อการบูรณาการที่ง่ายดาย
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | C615M |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ช่วงสเปกตรัม8~14μm | 3.7~4.8μm เมกะวัตต์ | เทคโนโลยี | การถ่ายภาพความร้อนอินฟราเรด |
|---|---|---|---|
| อุณหภูมิในการทำงาน | -45°C~+71°C | ปณิธาน | 640x512/15μm |
| สูงสุด อัตราเฟรม | 120เฮิร์ต | สุทธิ | 16เอ็มเค (F2); 18เอ็มเค (F4) |
| เน้น | เครื่องตรวจจับความร้อนที่ระบายความเย็น,MWIR เครื่องตรวจจับไฟฟ้าเย็น 640x512,15um ประกอบเครื่องเย็น Dewar |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
C615M MWIR เป็นเครื่องตรวจจับอินฟราเรดแบบเย็น HgCdTe (MCT) ประสิทธิภาพสูงที่พัฒนาโดย SensorMicro โดดเด่นด้วยคุณสมบัติ 640×512 / 15 ไมโครเมตร ที่ได้รับการยอมรับอย่างกว้างขวาง ออกแบบมาสำหรับการใช้งานที่หลากหลาย รวมถึงระบบเฝ้าระวังระยะไกล กล้องถ่ายภาพความร้อนแบบมือถือ และกล้องตรวจจับการรั่วไหลของก๊าซ
การกำหนดค่า C615M RS058 สามารถใช้แทนที่ผลิตภัณฑ์หลักส่วนใหญ่ที่คล้ายกับ Scorpio ได้เมื่อติดตั้งเครื่องทำความเย็น Stirling แบบรวม RS058 การออกแบบ Dewar ขนาดของเครื่องทำความเย็น และอินเทอร์เฟซทางกล/ไฟฟ้า เกือบจะเหมือนกัน ทำให้ผู้รวมกล้องสามารถเปลี่ยนอุปกรณ์ที่ชำรุดอยู่เดิมด้วย C615M RS058 ได้อย่างง่ายดาย และดำเนินการกำหนดค่าภายในต่อไปได้ โดยไม่ต้องออกแบบใหม่
คุณสมบัติหลัก
คุณภาพของภาพที่คมชัด
- ความสม่ำเสมอของภาพที่ยอดเยี่ยมด้วยอัตราพิกเซลที่มีประสิทธิภาพ >99.5%
- FPA ที่ได้รับการยอมรับอย่างกว้างขวาง ให้ภาพที่ชัดเจนและราบรื่น
ความอเนกประสงค์สูงและการจัดหาที่เชื่อถือได้
- อินเทอร์เฟซที่เป็นมาตรฐานพร้อมการใช้งานแทนที่แบบพลักแอนด์เพลย์
- การผลิตจำนวนมากด้วยความสม่ำเสมอที่แข็งแกร่งและการจัดส่งที่เสถียร
การกำหนดค่าที่ยืดหยุ่นตามความต้องการของคุณ
- ตัวเลือกที่ปรับแต่งได้สำหรับช่วงการตอบสนองสเปกตรัม ค่า F-number และอินเทอร์เฟซการติดตั้ง
- มีประเภท cryocooler หลายแบบเพื่อให้เหมาะกับความต้องการในการใช้งานที่หลากหลาย
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | C615M MWIR Cooled Infrared Detector |
|---|---|
| วัสดุไวแสง | MCT |
| ความละเอียด | 640×512 |
| ขนาดพิกเซล | 15 ไมโครเมตร |
| การตอบสนองสเปกตรัม | 3.7 ไมโครเมตร ± 0.2 ไมโครเมตร ~ 4.8 ไมโครเมตร ± 0.2 ไมโครเมตร |
| โหมดการทำงาน | โหมด Snapshot; โหมด ITR/IWR Integration; โหมด Windows; Anti-blooming |
| ความจุประจุ | 6.36 Me⁻ (ITR), 4.99 Me⁻ (IWR) |
| ช่วงไดนามิก | ≥ 75 dB |
| ช่องสัญญาณออก | 4; สูงสุด 10 MHz ต่อช่องสัญญาณ |
| อัตราเฟรมสูงสุด | 120 Hz |
| NETD ทั่วไป | F2: 16 mK; F4: 18 mK |
| อัตราพิกเซลที่มีประสิทธิภาพ | ≥ 99.76% |
| ความไม่สม่ำเสมอของการตอบสนอง | ≤ 8% |
| Cryocooler ที่กำหนดค่าได้ | RS058 | RS046 | LS734 |
| ประเภท Cryocooler | Rotary Stirling Cryocooler | Rotary Stirling Cryocooler | Linear Stirling Cryocooler |
| การใช้พลังงานคงที่ (23°C) | ≤ 6 W | ≤ 5 W | ≤ 10 W |
| การใช้พลังงานสูงสุด (71°C) | ≤ 12 W | ≤ 11 W | ≤ 45 W |
| แหล่งจ่ายไฟ | 24 V DC | 32 V DC | 24 V DC |
| เวลาทำความเย็น (23°C) | ≤ 6 นาที | ≤ 5 นาที 30 วินาที | ≤ 4 นาที |
| ขนาดสูงสุด (มม.) | 145×58.5×71 | 120×46.5×81.5 | คอมเพรสเซอร์: φ46×122; Dewar: φ40×114 |
| น้ำหนัก (ก.) | ≤ 600 | ≤ 350 | ≤ 1200 |
| อุณหภูมิการทำงาน | -45°C ~ +71°C |
การใช้งานในอุตสาหกรรม
เครื่องตรวจจับอินฟราเรดแบบเย็น C615M MWIR ถูกนำไปใช้อย่างแพร่หลายในหลายสาขา รวมถึง:
- การทดสอบแบบไม่ทำลาย (NDT)
- การเฝ้าระวังสิ่งแวดล้อม
- การเฝ้าระวังระยะไกล
- การวิจัยทางวิทยาศาสตร์
เกี่ยวกับ SensorMicro
SensorMicro มุ่งเน้นที่เทคโนโลยีการถ่ายภาพความร้อนอินฟราเรด โดยเชี่ยวชาญในการนำเสนอผลิตภัณฑ์หลักที่ครอบคลุม รวมถึงเครื่องตรวจจับอินฟราเรดประสิทธิภาพสูงแบบเย็นและไม่เย็น โมดูลความร้อน และแกนอินฟราเรด ผลิตภัณฑ์เหล่านี้ทำหน้าที่เป็น "ดวงตา" ของการรับรู้ความร้อน ช่วยเสริมศักยภาพอุตสาหกรรมที่หลากหลายด้วยโซลูชันอินฟราเรดที่เชื่อถือได้และมีประสิทธิภาพ
คำถามที่พบบ่อย
1. การถ่ายภาพความร้อนอินฟราเรดคืออะไร?
การถ่ายภาพความร้อนอินฟราเรดเป็นวิธีการที่ใช้รังสีอินฟราเรดและพลังงานความร้อนในการรวบรวมข้อมูลเกี่ยวกับวัตถุ มันแปลงรังสีอินฟราเรดที่มองไม่เห็นให้เป็นภาพความร้อนอินฟราเรดที่มองเห็นได้ ซึ่งแสดงการกระจายอุณหภูมิของพื้นผิวเป้าหมาย วัตถุที่แตกต่างกัน — และแม้แต่ส่วนต่างๆ ของวัตถุเดียวกัน — ก็มีความสามารถในการแผ่รังสีและความแข็งแรงในการสะท้อนอินฟราเรดที่แตกต่างกัน
2. การถ่ายภาพอินฟราเรดสามารถนำไปใช้ทำอะไรได้บ้าง?
- การมองเห็นตอนกลางคืน
- การค้นหาและกู้ภัย
- การทดสอบแบบไม่ทำลาย
- การป้องกันโรคระบาด
- เทอร์โมกราฟี
- ความปลอดภัยและการเฝ้าระวัง
- การดับเพลิง
- และอื่นๆ อีกมากมาย...
3. โมดูลการถ่ายภาพความร้อนคืออะไร?
โมดูลการถ่ายภาพความร้อนโดยทั่วไปประกอบด้วยเครื่องตรวจจับอินฟราเรด เลนส์อินฟราเรด และฮาร์ดแวร์อิเล็กทรอนิกส์พร้อมซอฟต์แวร์และอัลกอริทึมที่ฝังอยู่ เป็นหน่วยขั้นต่ำของอุปกรณ์ถ่ายภาพความร้อน
