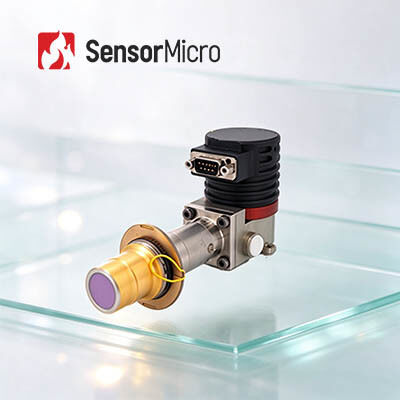

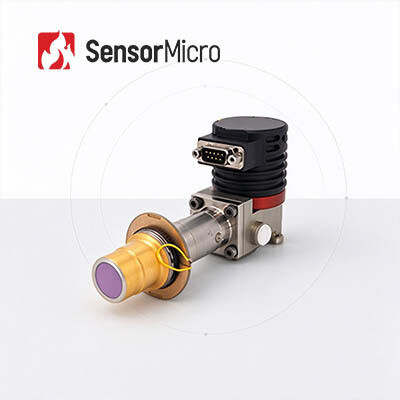

เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน T2SL เทคโนโลยี LWIR ความละเอียด 640x512 ระยะพิกเซล 15 ไมโครเมตร สำหรับการเฝ้าระวังระยะไกล
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | C615S |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| สุทธิ | 22 ล้าน; 25ล้านเค | เทคโนโลยี | อินฟราเรด |
|---|---|---|---|
| ปณิธาน | 640x512 / 15μm | ช่วงสเปกตรัม | 7.7~9.4 (ลอว์) |
| วัสดุ | T2SL | ขนาด | 148x58.5x71มม |
| เน้น | เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน LWIR 640x512,เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนสำหรับการใช้งานด้านความปลอดภัย 15um,ชุดประกอบคูลเลอร์แบบ Dewar อินทิเกรต LWIR |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
ตัวตรวจจับอินฟราเรดแบบเย็น C615S LWIR มีความละเอียด 640*512 ที่ระยะพิกเซล 15 ไมโครเมตร สร้างขึ้นจากเทคโนโลยี Type II Superlattice (T2SL) ชั้นนำของโลก ซึ่งช่วยให้สามารถผลิตจำนวนมากได้ และท้ายที่สุดจะให้ประโยชน์แก่ผู้ใช้ด้วยราคาที่ย่อมเยากว่าโดยไม่ลดทอนประสิทธิภาพ ขนาดและอินเทอร์เฟซมาตรฐานอุตสาหกรรมช่วยให้ลูกค้าสามารถเปลี่ยนไปใช้และได้รับประโยชน์จากเทคโนโลยี T2SL ที่ทันสมัยที่สุดโดยไม่ต้องลงทุนในการวิจัยและพัฒนาเพิ่มเติม
C615S LWIR superlattice detector ไม่ต้องกลัวการรบกวน เหมาะสำหรับการตรวจจับเป้าหมายในสภาพแวดล้อมที่ซับซ้อน เช่น เรือในทะเลในฉากที่มีแสงสะท้อนบนผิวน้ำ เครื่องบินกับท้องฟ้าที่มีเมฆ และสภาพแวดล้อมที่ท้าทายอื่นๆ
คุณสมบัติหลัก
การตรวจจับคลื่นยาว, ป้องกันการรบกวน
- ความสามารถในการเจาะทะลวงทรายและฝุ่นที่แข็งแกร่ง, ปรับให้เข้ากับสภาพแวดล้อมที่ซับซ้อน
- ไม่ได้รับผลกระทบจากแสงจ้าในแสงแดดจัดหรือบนผิวน้ำ
- ความสามารถในการตรวจจับวัตถุอุณหภูมิต่ำที่เพิ่มขึ้น
เทคโนโลยี T2SL เพื่อนำเทรนด์อุตสาหกรรม
- ประสิทธิภาพควอนตัมที่สูงขึ้นพร้อมความไวที่เหนือกว่า
- สัญญาณรบกวนต่ำและความไม่สม่ำเสมอที่ยอดเยี่ยม
ความอเนกประสงค์สูง, การจัดหาที่มั่นคง
- F-number ที่ปรับแต่งได้
- คุณภาพที่สม่ำเสมอในการผลิตจำนวนมาก
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | C615S |
|---|---|
| วัสดุไวแสง | T2SL |
| ความละเอียด | 640*512 |
| ขนาดพิกเซล | 15 ไมโครเมตร |
| การตอบสนองสเปกตรัม | 7.7 ไมโครเมตร ± 0.2 ไมโครเมตร ~ 9.4 ไมโครเมตร ± 0.3 ไมโครเมตร |
| โหมดการทำงาน | Snapshot; โหมด ITR/Interlace & Binning Integration; โหมด Windows; Anti-blooming |
| ความจุประจุ | ITR: 12.22Me-/6.67Me- Interlace & binning: 24.44Me-/13.33Me- |
| ช่วงไดนามิก | ITR: ≥76dB Interlace & binning: ≥77dB |
| ช่องสัญญาณออก | 4; สูงสุด 22.5MHz ต่อช่องสัญญาณ |
| อัตราเฟรมสูงสุด | 220Hz |
| NETD ทั่วไป | 25mK (F2 ITR) 22mK (F2 Interlace & binning) |
| อัตราพิกเซลที่มีประสิทธิภาพ | ≥99.5% |
| ความไม่สม่ำเสมอของการตอบสนอง | ≤8% |
| Cryocooler ที่กำหนดค่าได้ | RS058F |
| การใช้พลังงานคงที่ (23°C) | ≤8W |
| การใช้พลังงานสูงสุด (71°C) | ≤20W |
| แหล่งจ่ายไฟ | 24V DC |
| เวลาทำความเย็น (23°C) | ≤5นาที 30 วินาที |
| ขนาดสูงสุด (มม.) | 148*58.5*71 |
| น้ำหนัก (ก.) | ≤570 |
| อุณหภูมิการทำงาน | -45°C ~ +71°C |
การใช้งานในอุตสาหกรรม
เซ็นเซอร์ IR แบบเย็น C615S LWIR ถูกนำไปใช้อย่างแพร่หลายในหลายด้าน รวมถึงการทดสอบแบบไม่ทำลาย (NDT), การตรวจสอบสิ่งแวดล้อม, การเฝ้าระวังระยะไกล, การวิจัยทางวิทยาศาสตร์ และอื่นๆ
บริการที่เป็นมาตรฐาน
- เอกสารที่สมบูรณ์: คู่มือผลิตภัณฑ์, คู่มือการตั้งค่า, และเอกสารอ้างอิงการเลือก. เริ่มต้นโดยไม่ต้องคาดเดา
- ความช่วยเหลือในการพัฒนาและการทดสอบ: การทดสอบตัวอย่างแบบบูรณาการ, การประเมินประสิทธิภาพ, และการตรวจสอบพารามิเตอร์ที่ทำได้ง่าย
- ชุดเครื่องมือสำหรับนักพัฒนาขั้นสูง: SDKs, APIs, อัลกอริทึม, และเครื่องมือดีบักสำหรับการรวมเชิงลึก
- การสนับสนุนทางเทคนิคระยะไกล: การสนับสนุนตลอด 24 ชั่วโมงทุกวัน — การตอบสนองที่รวดเร็วและการแก้ไขปัญหาที่ทันท่วงทีสำหรับปัญหาสำคัญ
- การรับประกัน: ชิ้นส่วนเดิมและการปฏิบัติตามกระบวนการที่เข้มงวดเพื่อคืนประสิทธิภาพที่เหมาะสมที่สุด
คำถามที่พบบ่อย
1. Microbolometer แบบระนาบโฟกัสที่ไม่มีการระบายความร้อนทำงานอย่างไร?
โดยใช้หลักการของผลกระทบทางความร้อนจากการแผ่รังสีอินฟราเรด ตัวตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนจะแปลงพลังงานรังสีอินฟราเรดเป็นพลังงานความร้อนด้วยวัสดุดูดซับอินฟราเรด ทำให้เกิดการเพิ่มขึ้นของอุณหภูมิของวัสดุไวแสง พารามิเตอร์ทางกายภาพบางอย่างของวัสดุไวแสงจะเปลี่ยนแปลงไปตามนั้นและถูกแปลงเป็นสัญญาณไฟฟ้าหรือสัญญาณแสงที่มองเห็นได้ผ่านกลไกการแปลงที่ออกแบบไว้เพื่อตรวจจับวัตถุ
2. ข้อดีของ microbolometer VOx ที่ไม่มีการระบายความร้อนคืออะไร?
ตัวตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนไม่จำเป็นต้องใช้อุปกรณ์ Integrated Dewar Cooler Assembly (IDCA) และสามารถทำงานที่อุณหภูมิห้องได้ มีข้อดี เช่น การสตาร์ทที่รวดเร็ว, การใช้พลังงานต่ำ, ขนาดเล็ก, น้ำหนักเบา, อายุการใช้งานยาวนาน และต้นทุนต่ำ แม้ว่าความไวของตัวตรวจจับระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อนจะไม่ดีเท่าตัวตรวจจับอินฟราเรดที่มีการระบายความร้อน แต่การพัฒนาหลายปีทำให้ต้นทุนต่อประสิทธิภาพของมันเหนือกว่าตัวตรวจจับที่มีการระบายความร้อนอย่างชัดเจน ซึ่งให้โอกาสในการใช้งานที่กว้างขึ้น
