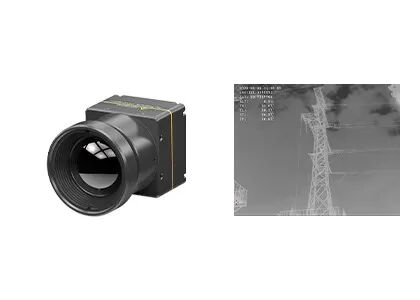

แกนกล้องความร้อน UAV ขนาด 640x512 12µm สำหรับยานพาหนะทางอากาศไร้คนขับ
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xช่วงสเปกตรัม | 8~14μm | ปณิธาน | 640x512 / 12μm |
---|---|---|---|
ช่วงอุณหภูมิ | -20 ℃ ~ + 550 ℃ (ปรับแต่งได้) | NETD | <40mK |
ความแม่นยำของอุณหภูมิ | ±3℃ หรือ ±3% | ขนาด | 25.4x25.4x14.1mm |
แสงสูง | แกนกล้องความร้อน UAV ขนาด 12um,แกนกล้องความร้อนอากาศยานไร้คนขับ,UAV Drone Thermal Camera Core |
กล้องถ่ายภาพความร้อน UAV ขนาด 640x512 / 12μm, กล้องถ่ายภาพความร้อนสำหรับอากาศยานไร้คนขับ
กล้องถ่ายภาพความร้อน COIN612R สำหรับโดรน พัฒนาโดย Global Sensor Technology (GST)มันมีขนาดเล็กและน้ำหนักเบา ซึ่งสามารถรวมเข้ากับ UAV น้ำหนักเบาได้อย่างง่ายดาย เพื่อให้ทราบสภาพอากาศและพื้นดินในทุกสภาพอากาศ
แกนกล้องอินฟราเรด COIN612R รวมเครื่องตรวจจับความร้อนอินฟราเรดแพ็คเกจระดับเวเฟอร์ (WLP) ขนาด 640x512 / 12μmนำเสนอภาพที่คมชัด ขนาดกะทัดรัด และราคาประหยัดโมดูลกล้องถ่ายภาพความร้อนนี้ยังมีฟังก์ชันเทอร์โมกราฟิกที่เป็นอุปกรณ์เสริม โดยมีช่วงการวัดตั้งแต่ -20 ℃~550 ℃ สำหรับการวัดอุณหภูมิในอุตสาหกรรม
Global Sensor Technology เชี่ยวชาญด้านการออกแบบ ผลิต การขาย และการตลาดของเซนเซอร์ตรวจจับความร้อนและโมดูลเซนเซอร์ภาพความร้อนเราสามารถให้บริการลูกค้าด้วยโซลูชันการถ่ายภาพความร้อนด้วยอินฟราเรดซึ่งช่วยลดเวลาในการพัฒนารองและลดต้นทุนให้กับลูกค้าได้อย่างมาก
- มินิไซส์
- น้ำหนักเบา
- NETD≤50mk
- ภาพคุณภาพสูง
- การใช้พลังงานต่ำ
- การพัฒนาและบูรณาการอย่างรวดเร็ว
แบบอย่าง | COIN612R |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 640x512 |
Pixel Pitch | 12μm |
ช่วงสเปกตรัม | 8~14μm |
NETD | ≤50mk |
การประมวลผลภาพ | |
อัตราเฟรม | 25Hz/30Hz |
เวลาเริ่มต้น | <5s |
วิดีโอแอนะล็อก | PAL/NTSC |
วิดีโอดิจิทัล | ดิบ/YUV/BT656;USB2.0;รองรับสายพารามิเตอร์การวัดอุณหภูมิ |
โหมดลดแสง | เชิงเส้น/ฮิสโตแกรม/ผสม |
ซูมแบบดิจิตอล | ซูมต่อเนื่อง 1~8X, ขนาดขั้น 1/8 (เอาต์พุต YUV) |
การแสดงภาพ | สีดำร้อน/สีขาวร้อน/สีหลอก |
ทิศทางของภาพ | แนวนอน |
อัลกอริธึมภาพ | NUC/3DNR/DNS/DRC/EE |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | 30pin_HRS |
โหมดการสื่อสาร | RS232-TTL, USB2.0 |
การจ่ายแรงดัน | 3.5~5.5V |
การใช้พลังงานโดยทั่วไป | <1W |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10 °C ~ 50 °C |
ช่วงการวัดอุณหภูมิ | -20 °C ~ 150 °C, 100 °C ~ 550 °C (ปรับแต่งได้) |
ความแม่นยำของอุณหภูมิ | มากกว่า ±3°C หรือ ±3% (ทั่วไป) |
SDK | รองรับ Windows/Linux SDK;วิเคราะห์สตรีมวิดีโอและแปลงจากระดับสีเทาเป็นอุณหภูมิ |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 25.4x25.4x25.8 (พร้อมเลนส์ 8.8 มม.) 25.4X25.4X39.5 (พร้อมเลนส์ 13 มม.) 25.4X25.4X38.3 (พร้อมเลนส์ 19 มม.) |
น้ำหนัก | 22g±1g (พร้อมเลนส์ 8.8 มม.) 42g±1g (พร้อมเลนส์ 13 มม.) 40g±1g (พร้อมเลนส์ 19 มม.) |
การปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40°C ~ +70°C |
อุณหภูมิในการจัดเก็บ | -45°C ~ +85°C |
ความชื้น | 5%~95% ไม่ควบแน่น |
การสั่นสะเทือน | การสั่นสะเทือนแบบสุ่ม 5.35grms, 3 Axis |
ช็อค | ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | Athermal โฟกัสคงที่: 8.8mm/13mm/19mm |
กล้องถ่ายภาพความร้อน COIN612R สำหรับ UAV สามารถใช้สำหรับการตรวจสอบพลังงานไฟฟ้า การตรวจสอบเซลล์แสงอาทิตย์ การตรวจจับการปกป้องสิ่งแวดล้อม การวิจัยทางวิทยาศาสตร์ การถ่ายภาพทางอากาศ การสืบสวนของตำรวจ การบรรเทาภัยพิบัติและการช่วยเหลือ การป้องกันไฟป่า ความปลอดภัยในเมือง ฯลฯ
1. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
ในธรรมชาติ วัตถุทั้งหมดที่มีอุณหภูมิสูงกว่าศูนย์สัมบูรณ์ (- 273 ℃) สามารถแผ่รังสีอินฟราเรดได้ด้วยการใช้เครื่องตรวจจับกล้องอินฟราเรดเพื่อวัดความแตกต่างของอุณหภูมิรังสีอินฟราเรดระหว่างเป้าหมายและพื้นหลัง คุณจะได้ภาพอินฟราเรดที่แตกต่างกัน ซึ่งเรียกอีกอย่างว่าภาพความร้อน
2. เครื่องตรวจจับอินฟราเรดทำงานอย่างไร
รังสีอินฟราเรดที่ปล่อยออกมาจากเป้าหมายจะเข้าสู่ช่วงการตรวจจับของเครื่องตรวจจับความร้อน จากนั้นเครื่องตรวจจับอินฟราเรดจะแปลงสัญญาณรังสีที่มีความเข้มต่างกันไปเป็นสัญญาณไฟฟ้าที่สอดคล้องกัน จากนั้นจึงผ่านการขยายและการประมวลผลวิดีโอ ทำให้เกิดภาพอินฟราเรดที่สามารถสังเกตได้โดย ตาเปล่า
3.ข้อดีของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ระบายความร้อนด้วยการทำงานที่อุณหภูมิต่ำซึ่งจัดหาโดยตัวตรวจจับ dewar cooler (ddc)มีความไวสูงและสามารถแยกแยะความแตกต่างของอุณหภูมิที่ลึกซึ้งกว่าเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนสามารถตรวจจับ ระบุ และจดจำวัตถุในระยะไกลมาก ซึ่งอยู่ห่างออกไปกว่าสิบกิโลเมตรโครงสร้างของตัวตรวจจับการระบายความร้อนนั้นซับซ้อนมาก ซึ่งส่งผลให้มีค่าใช้จ่ายค่อนข้างสูงเมื่อเทียบกับตัวตรวจจับที่ไม่มีการระบายความร้อน
