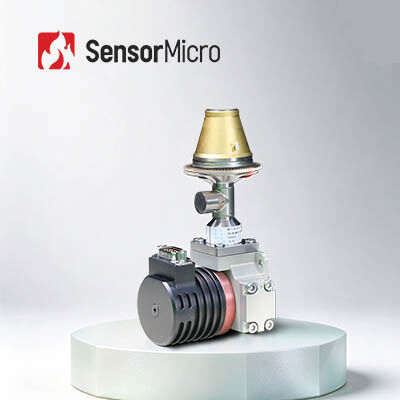

1280x1024 12μm Integrated Dewar Cooler Assembly เครื่องตรวจจับอินฟราเรดเย็นด้วย NETD 18mK
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | C1212M |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 1280x1024/12μm | สุทธิ | 18mK (F2/F4) |
|---|---|---|---|
| ช่วงสเปกตรัม | 3.7~4.8μm เมกะวัตต์ | สูงสุด อัตราเฟรม | 100เฮิร์ต |
| พาวเวอร์ซัพพลาย | 24V DC | อุณหภูมิในการทำงาน | -45°C~+71°C |
| เน้น | เครื่องตรวจจับ FPA ที่เย็น 12um Megapixel,1280x1024 เครื่องตรวจจับ FPA ที่เย็น,เครื่องตรวจจับ FPA ที่เย็นความรู้สึกสูง |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
ด้วยคุณสมบัติอาร์เรย์ระนาบโฟกัส 1280×1024 ล้านพิกเซล พร้อมระยะพิกเซล 12μm ที่ใช้กันอย่างแพร่หลาย C1212M มีจำนวนพิกเซลมากกว่าเครื่องตรวจจับ 640×512/15μm แบบดั้งเดิมถึงสี่เท่าบนพื้นที่เป้าหมายเดียวกัน ส่งผลให้มีขอบเขตการมองเห็นที่กว้างขึ้นและรายละเอียดของเป้าหมายที่สมบูรณ์ยิ่งขึ้น เมื่อจับคู่กับเลนส์ที่มีความยาวโฟกัสสั้นกว่า จะได้ช่วงการตรวจจับที่เท่ากัน ทำให้เป็นตัวเลือกที่เหมาะสำหรับการตรวจจับระยะไกลและการจดจำภาพที่มีรายละเอียด
คุณสมบัติหลัก
ประสิทธิภาพที่โดดเด่น
- ความละเอียดสูง 1280 × 1024 สำหรับ FOV ที่กว้างขึ้นและระยะทางที่ยาวขึ้น
- ขนาดพิกเซล 12μm เพื่อความละเอียดเชิงพื้นที่ที่ดีขึ้น
ภาพที่คมชัดและชัดเจน
- ความไวสูง NETD ทั่วไปต่ำถึง 18mK
- ความสม่ำเสมอที่ดี อัตราพิกเซลที่มีประสิทธิภาพ >99.5%
การออกแบบสำหรับการใช้งานเฉพาะด้าน
- สามารถปรับแต่งหมายเลข F ได้
- รับประกันอุปทานอย่างต่อเนื่อง
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | C1212M HD MWIR เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน |
|---|---|
| วัสดุที่ละเอียดอ่อน | เอ็มซีที |
| ปณิธาน | 1280×1024 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองทางสเปกตรัม | 3.7μm±0.2μm~4.8μm±0.2μm |
| โหมดการทำงาน | ภาพรวม; โหมดการรวม ITR/IWR; โหมดวินโดวส์; ต่อต้านการบาน |
| ความจุการชาร์จ | 6.75Me-/4.8Me-(ไอทีอาร์); 5.25Me-/3.3Me-(IWR) |
| ช่วงไดนามิก | โหมด ITR ≥80dB; โหมด IWR ≥76dB |
| ช่องสัญญาณออก | 4 หรือ 8 ช่อง; สูงสุด 20MHz ต่อเอาต์พุต |
| สูงสุด อัตราเฟรม | 100เฮิร์ต |
| NETD ทั่วไป | 18mK (F2/F4) |
| อัตราพิกเซลที่มีประสิทธิภาพ | ≥99.5% |
| การตอบสนองไม่สม่ำเสมอ | ≤8% |
| Cryocooler ที่กำหนดค่าได้ | RS058F (เครื่องทำความเย็นแบบโรตารี่สเตอร์ลิง) | LS734 (เครื่องทำความเย็นแบบเชิงเส้นสเตอร์ลิง) |
| การใช้พลังงานคงที่ (23 ℃) | ≤7W (RS058F) | ≤10W (LS734) |
| สูงสุด การใช้พลังงาน (71 ℃) | ≤17W (RS058F) | ≤45วัตต์ (LS734) |
| พาวเวอร์ซัพพลาย | 24V DC |
| เวลาทำความเย็น (23 ℃) | ≤6นาที (RS058F) | ≤4นาที (LS734) |
| ขนาดสูงสุด (มม.) | 149×58.5×71 (RS058F) | คอมเพรสเซอร์ Φ46×122, เดวาร์ Φ55×119 (LS734) |
| น้ำหนัก (กรัม) | ≤600 (RS058F) | ≤1200 (LS734) |
| อุณหภูมิในการทำงาน | -45°C~+71°C |
การใช้งานทางอุตสาหกรรม
เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วยความเย็นเยือกแข็ง C1212M MWIR ใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น NDT การตรวจสอบด้านสิ่งแวดล้อม การเฝ้าระวังระยะไกล การวิจัยทางวิทยาศาสตร์ และอื่นๆ
ข้อดีของเรา
ในระหว่างกระบวนการขาย SensorMicro ให้การสนับสนุนด้านเทคนิคที่ครอบคลุมสำหรับการบูรณาการผลิตภัณฑ์และการแก้ไขจุดบกพร่อง วิศวกรของเราทำงานร่วมกันอย่างใกล้ชิดกับทีม R&D และทีมการผลิตของลูกค้า โดยจัดเตรียมเอกสารทางเทคนิคของผลิตภัณฑ์โดยละเอียด แนวทางการบูรณาการ และการฝึกอบรมทางเทคนิคนอกสถานที่ เรารับประกันว่าจะมีการบูรณาการเครื่องตรวจจับอินฟราเรด โมดูลความร้อน และแกนอินฟราเรดของเราเข้ากับผลิตภัณฑ์ขั้นสุดท้ายของลูกค้าได้อย่างราบรื่น ส่งผลให้วงจรการวิจัยและพัฒนาสั้นลง และปรับปรุงประสิทธิภาพการผลิต สำหรับโครงการขนาดใหญ่หรือซับซ้อน เรายังมอบหมายให้ผู้จัดการโครงการเฉพาะเพื่อประสานงานทรัพยากร ติดตามความคืบหน้าของโครงการ และแก้ไขปัญหาทางเทคนิคอย่างทันท่วงที
คำถามที่พบบ่อย
1. เครื่องตรวจจับอินฟราเรด / เซ็นเซอร์ภาพความร้อนคืออะไร?
คลื่นอินฟราเรดไม่สามารถมองเห็นได้ด้วยตามนุษย์ เครื่องตรวจจับอินฟราเรด/เซ็นเซอร์ถ่ายภาพความร้อนเป็นอุปกรณ์ไฟฟ้าเชิงแสงที่ทำปฏิกิริยากับรังสีอินฟราเรดและพลังงานความร้อน แปลงเป็นสัญญาณไฟฟ้าแล้วส่งออกภาพความร้อนที่มองเห็นได้
2. WLP คืออะไร?
WLP หมายถึงแพ็คเกจระดับเวเฟอร์ เป็นกระบวนการบรรจุสูญญากาศสูงให้เสร็จสมบูรณ์โดยตรงบนแผ่นเวเฟอร์ MEMS ทั้งหมด จากนั้นจึงเขียนและตัดเพื่อสร้างเซ็นเซอร์อินฟราเรดตัวเดียว เมื่อใช้ร่วมกับบรรจุภัณฑ์โลหะและบรรจุภัณฑ์เซรามิก ทั้งสองรูปแบบบรรจุภัณฑ์หลัก 3 รูปแบบของเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อน
3. ข้อดีของ WLP คืออะไร?
เครื่องตรวจจับ IR WLP ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการในการย่อขนาดและต้นทุนต่ำในการใช้เทคโนโลยีอินฟราเรดกับตลาดอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ขณะนี้ เรากำลังนำเสนอโซลูชันโมดูลอินฟราเรด WLP ที่หลากหลาย เพื่อส่งเสริมการใช้งานใหม่ๆ มากขึ้นในตลาดเกิดใหม่
