1280×1024 ความละเอียด 7.5μm ขนาดพิกเซล ความรู้สึกสูง โมดูลกล้องเย็นสําหรับการตรวจจับระยะไกล

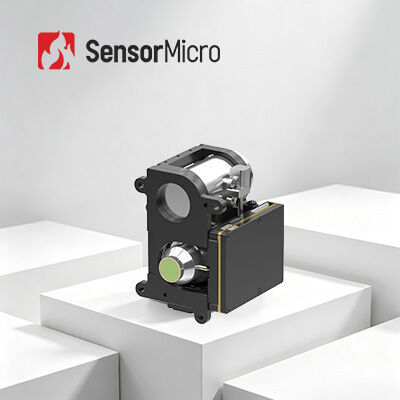

  • 1280×1024 Resolution 7.5μm Pixel Size High Sensitivity Cooled Camera Module for Long Range Detection
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น กวิน GC1207HMG
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 1280×1024/7.5μm เครื่องตรวจจับอินฟราเรด NETD (23℃) 25เอ็มเค(F2/F3); 35ล้าน(F4)
ขนาด 71×55×84มม น้ำหนัก ≤360ก
ความยาวคลื่นยาว 3.7μm±0.2μm~4.8μm±0.2μm เลนส์อินฟราเรด 25 มม./F2
เน้น

โมดูลกล้องระบายความร้อนด้วย 25mK

,

โมดูลกล้องระบายความร้อนด้วยความไวสูง

,

เครื่องตรวจจับอินฟราเรดระบายความร้อนด้วยความละเอียด 640x512
ฝากข้อความ
รายละเอียดสินค้า
โมดูลกล้องระบายความร้อน 1280×1024/7.5μm ความไวสูงสำหรับการตรวจจับระยะไกล
ภาพรวมผลิตภัณฑ์

แกนกล้องอินฟราเรด GAVIN GC1207HMG มีตัวตรวจจับอินฟราเรดคลื่นกลาง (MWIR) แบบระบายความร้อน อุณหภูมิการทำงานสูง (HOT) ที่ 1280×1024/7.5μm เมื่อเทียบกับโซลูชัน MWIR แบบดั้งเดิม 640×512/15μm มันมีขนาดพิกเซลเล็กกว่าครึ่งหนึ่งและความละเอียดสูงกว่าสี่เท่า ซึ่งช่วยเพิ่มความละเอียดเชิงพื้นที่และความคมชัดของภาพได้อย่างมาก เมื่อรวมกับอัลกอริทึมประมวลผลภาพขั้นสูง มันจะให้ภาพอินฟราเรดความละเอียดสูงและมีรายละเอียดที่ความละเอียดระดับเมกะพิกเซล

ด้วยมุมมองภาพ (Field of View) เดียวกัน การออกแบบพิกเซลขนาดเล็ก 7.5μm รองรับความยาวโฟกัสที่สั้นลงและการออกแบบระบบออปติคัลที่กะทัดรัดยิ่งขึ้น เมื่อรวมกับเทคโนโลยี HOT ผลิตภัณฑ์แสดงข้อได้เปรียบด้าน SWaP (ขนาด น้ำหนัก และกำลังไฟ) ที่สำคัญ ทำให้เหมาะอย่างยิ่งสำหรับการใช้งาน เช่น การตรวจจับระยะไกลที่มีความแม่นยำสูงและแพลตฟอร์มที่มีพื้นที่จำกัด

คุณสมบัติหลัก
  • ความละเอียดระดับเมกะพิกเซล ขนาดพิกเซลเล็กพิเศษ: ความละเอียด 1280×1024 พร้อมอัลกอริทึมภาพยุคถัดไป รวมถึง DRC, การลดสัญญาณรบกวน 2D/3D และการเพิ่มขอบ EE ให้ภาพความร้อนระดับเมกะพิกเซลโดยตรง ด้วย FOV เดียวกัน ขนาดพิกเซลเล็ก 7.5μm รองรับความยาวโฟกัสที่สั้นลงและการออกแบบระบบออปติคัลที่กะทัดรัดยิ่งขึ้น เพิ่มความยืดหยุ่นในการรวมระบบ
  • เทคโนโลยี HOT การปรับปรุง SWaP ที่ดีที่สุด: รองรับอุณหภูมิการทำงานสูงถึง 150 K โดยใช้เวลาทำความเย็น ≤4 นาที ขนาดกะทัดรัดเพียง 71×55×84 มม. และน้ำหนักเบาเพียง 360 กรัม
  • อินเทอร์เฟซที่หลากหลาย การรวมระบบที่ง่ายดาย: อินเทอร์เฟซภาพหลายแบบ: CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber การส่งออกข้อมูลภาพ RAW/YUV ที่ยืดหยุ่น
ข้อมูลจำเพาะผลิตภัณฑ์
รุ่น GAVIN GC1207HMG
ความละเอียด 1280×1024
ขนาดพิกเซล 7.5μm
การตอบสนองสเปกตรัม 3.7μm±0.2μm~4.8μm±0.2μm
NETD ตัวตรวจจับ IR (23℃) 25mk(F2/F3); 35mk(F4)
อัตราเฟรม 50Hz
ซูมดิจิทัล ซูมดิจิทัลต่อเนื่อง 1× ถึง 8×
ทิศทางภาพ พลิกแนวนอน/แนวตั้ง/แนวทแยง
อัลกอริทึมภาพ DRC, การลดสัญญาณรบกวนภาพ 2D/3D, EE
วิดีโอดิจิทัล มาตรฐาน: DVP
ตัวเลือก: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Single-mode Optical Fiber/Multi-mode Optical Fiber
การซิงโครไนซ์ภายนอก มาตรฐาน: LV-TTL
ตัวเลือก: RS422/LVDS
การสื่อสาร มาตรฐาน: USB2.0/LV-TTL
ตัวเลือก: RS422/CAN/USB3.0/GigE
แหล่งจ่ายไฟ 12V±1V
การใช้พลังงานคงที่ (23℃) ≤8W
เวลาทำความเย็น (23℃) ≤4นาที
ขนาด (มม.) 71×55×84
น้ำหนัก (ก.) ≤360
อุณหภูมิการทำงาน -40℃~+71℃
ตัวเลือกเลนส์ โฟกัสคงที่: 25 มม./F2
ซูมต่อเนื่อง: 15~300 มม./F4 23~450 มม./F4
การใช้งานในอุตสาหกรรม

โมดูลกล้องอินฟราเรดระบายความร้อน GAVIN GC1207HMG ถูกนำไปใช้อย่างแพร่หลายในหลายสาขา เช่น NDT, การเฝ้าระวังสิ่งแวดล้อม, การเฝ้าระวังระยะไกล, การวิจัยทางวิทยาศาสตร์ ฯลฯ

บริการที่เป็นมาตรฐาน
  • เอกสารครบถ้วน: คู่มือผลิตภัณฑ์, คู่มือการตั้งค่า และเอกสารอ้างอิงการเลือก เริ่มต้นได้โดยไม่ต้องคาดเดา
  • ความช่วยเหลือในการพัฒนาและการทดสอบ: การทดสอบแบบบูรณาการตัวอย่าง, การประเมินประสิทธิภาพ และการตรวจสอบพารามิเตอร์ทำได้ง่าย
  • ชุดเครื่องมือสำหรับนักพัฒนาขั้นสูง: SDK, API, อัลกอริทึม และเครื่องมือดีบักสำหรับการรวมระบบเชิงลึก
  • การสนับสนุนทางเทคนิคจากระยะไกล: การสนับสนุนตลอด 24 ชั่วโมงทุกวัน ตอบสนองรวดเร็วและแก้ไขปัญหาสำคัญได้ทันท่วงที
  • การรับประกัน: ชิ้นส่วนดั้งเดิมและการปฏิบัติตามกระบวนการที่เข้มงวดเพื่อคืนประสิทธิภาพสูงสุด
คำถามที่พบบ่อย
ความแตกต่างระหว่างการถ่ายภาพในที่แสงน้อย, อินฟราเรดแบบแอคทีฟ และการถ่ายภาพความร้อนคืออะไร?
การถ่ายภาพในที่แสงน้อยต้องการแสงธรรมชาติและแปลงภาพแสงธรรมชาติที่อ่อนแอให้เป็นภาพอิเล็กทรอนิกส์ที่ปรับปรุงแล้วผ่านตัวเพิ่มภาพ; อินฟราเรดแบบแอคทีฟจะปล่อยแสงอินฟราเรดออกมาและใช้ลำแสงอินฟราเรดที่สะท้อนจากเป้าหมาย มีการปกปิดที่แย่มาก; การถ่ายภาพความร้อนไม่ต้องการแสงใดๆ และเป็นการมองเห็นตอนกลางคืนด้วยอินฟราเรดแบบพาสซีฟที่ตรวจจับความแตกต่างของการแผ่รังสีอินฟราเรดระหว่างเป้าหมายกับฉาก หรือส่วนต่างๆ ของวัตถุ จะไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของสภาพแสงแวดล้อม ในเวลากลางคืน หรือแม้แต่ในสภาพแวดล้อมที่ทุรกันดาร เช่น หมอก ฝน
สามารถบล็อกการถ่ายภาพความร้อนได้หรือไม่?
ในกรณีส่วนใหญ่ ไม่ได้ แต่รังสีอินฟราเรดไม่สามารถทะลุผ่านกำแพงได้ และกระจกก็สามารถบล็อก IR ได้ ดังนั้น หากคุณไม่ต้องการถูกตรวจจับ คุณสามารถซ่อนหลังกระจกหรือกำแพงเพื่อบล็อกการถ่ายภาพความร้อนได้
ตัวตรวจจับ MCT/HgCdTe คืออะไร?
MCT หรือที่เรียกว่า HgCdTe หมายถึง Mercury-Cadmium-Telluride ซึ่งเป็นสารประกอบของแคดเมียมเทลลูไรด์ (CdTe) และเทลลูไรด์ปรอท (HgTe) และเป็นวัสดุทั่วไปในโฟโตดีเทคเตอร์ ตัวตรวจจับ MCT/HgCdTe เป็นตัวตรวจจับแบบโฟโตคอนดักทีฟที่ทำงานในสภาพแวดล้อมที่เย็นจัดและสามารถตรวจจับรังสีอินฟราเรดได้ มีความไวสูงกว่าเซ็นเซอร์ความร้อน
ตัวตรวจจับ T2SL คืออะไร?
T2SL หมายถึง Type-II Superlattice ซึ่งเป็นวัสดุสังเคราะห์ที่มีเฮเทอโรจังชันเป็นคาบที่เติบโตสลับกันในระดับนาโนเมตร มีความสม่ำเสมอสูงและคุณสมบัติทางแสงที่เหนือกว่า เช่น มวลอิเล็กตรอนประสิทธิผลสูง, สัมประสิทธิ์การดูดกลืนสูง และประสิทธิภาพควอนตัมสูง เมื่อเทียบกับตัวตรวจจับอินฟราเรด MCT ตัวตรวจจับอินฟราเรด T2SL มีความสม่ำเสมอของวัสดุที่ดี ต้นทุนต่ำ และประสิทธิภาพใกล้เคียงกับตัวตรวจจับอินฟราเรด MCT ในย่านคลื่นกลางและคลื่นยาว แต่มีข้อได้เปรียบอย่างมากในย่านคลื่นยาวมาก
