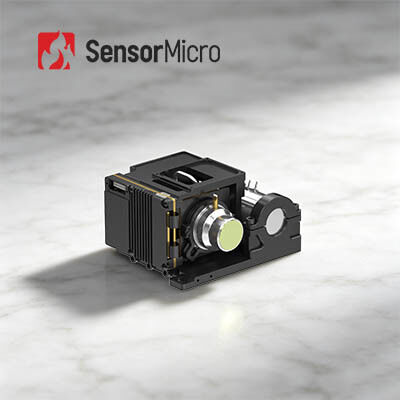

โมดูลถ่ายภาพความร้อน MWIR เฟรมเรตสูง 50Hz ความละเอียด 1024×768 และเทคโนโลยี HOT
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | กวิน GC1010HMG |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| พิมพ์ | โมดูลกล้องระบายความร้อน | อัตราเฟรม | 50เฮิร์ต |
|---|---|---|---|
| ปณิธาน | 1024 × 768/10μm | เครื่องตรวจจับอินฟราเรด NETD (23℃) | 20เอ็มเค (F2); 25เอ็มเค (F4) |
| ขนาด | 87×94×54.5มม | ความยาวคลื่นกลาง | 3.7~4.8ไมโครเมตร |
| เน้น | โมดูลการถ่ายภาพความร้อน MWIR 15um,โมดูลการถ่ายภาพทางความร้อน 100Hz,โมดูลกล้องเย็น HgCdTe |
||
รายละเอียดสินค้า
โมดูลการถ่ายภาพความร้อน MWIR ความเร็วสูง HOT 1024×768/10μm
ภาพรวมสินค้า
กล้อง GAVIN GC1010HMG มีตัวตรวจจับอินฟราเรดระดับคลื่นกลาง 1024 × 768 10μm HOTFPA ขนาดใหญ่และสถาปัตยกรรมพิกเซลขนาดเล็ก เพิ่มความละเอียดและความชัดเจนของรายละเอียดเพื่อภาพความร้อนที่ชัดเจนกว่าอัลการิทึมการประมวลภาพรุ่นใหม่ที่ติดตั้ง ให้บริการคลื่นวีดีโอที่มั่นคงและมีความซื่อสัตย์สูง
โดยใช้เทคโนโลยี HOT สําหรับการทํางานในอุณหภูมิสูง 150K (เวลาเย็น ≤ 4 นาที) หน่วยสามารถทําความสามารถ SWaP ที่ยอดเยี่ยมกับมิติทางกายภาพ 87 × 94 × 545 มิลลิเมตรและน้ําหนักเพียง 460 กรัม.ชุดอินเตอร์เฟซดิจิตอลที่ครบถ้วน รวมทั้ง CameraLink, USB30, GigE, HDMI, SDI, MIPI และไฟเบอร์ออปติกมีให้เลือกพร้อมกับการออกวิดีโอ RAW / YUV ที่สามารถตั้งค่าได้
ออกแบบมาเพื่อการบูรณาการระบบได้อย่างต่อเนื่อง หัวนี้เหมาะสําหรับอุปกรณ์มือถือ รถเคลื่อนที่ และภารกิจการติดตามระยะไกลอย่างต่อเนื่องน้ําหนักและการใช้พลังงาน.
ลักษณะหลัก
คุณภาพสูงกว่าด้วย FPA ใหญ่และขนาดพิกเซลเล็กกว่า
- พัฒนาขึ้นจากตัวตรวจจับอินฟราเรดแบบ HOT MWIR ขนาดใหญ่ 1024×768/10μm ที่ทําความเย็น ให้ภาพชัดเจนและมุมมองกว้าง
- อุปกรณ์พร้อมกับอัลกอริทึมการประมวลภาพรุ่นใหม่ รวมถึง DRC, การลดเสียงเสียง 2D / 3D และการปรับปรุงขอบ EE สําหรับคุณภาพภาพภาพที่เหนือกว่า
- ขนาดพิกเซลขนาดเล็กกว่า 10μm ให้ความละเอียดในพื้นที่ที่สูงขึ้นและอัตราการต่อรองสัญญาณกับเสียงที่ดีกว่า
SWaP Optimization นําโดยเทคโนโลยี HOT
- รองรับการทํางานในอุณหภูมิสูง 150K กับเวลาเย็น ≤ 4 นาที
- ขนาดคอมแพคต์: 87×94×54.5 มิลลิเมตร น้ําหนักเบา: 460 กรัม
อินเตอร์เฟซที่รวย การบูรณาการง่าย
- รองรับ CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/อินเตอร์เฟซไฟเบอร์ออปติก
- การออกภาพ RAW/YUV ที่ยืดหยุ่น
รายละเอียดสินค้า
| รุ่น | GAVIN GC1010HMG |
|---|---|
| การแก้ไข | 1024×768 |
| ขนาดพิกเซล | 10μm |
| การตอบสนองทางสายสี | 3.7μm±0.2μm·4.8μm±0.2μm |
| เครื่องตรวจจับ IR NETD (23°C) | 20mK (F2); 25mK (F4) |
| อัตราเฟรม | 50Hz |
| โซมดิจิตอล | โซมดิจิตอลต่อเนื่อง 1 × ถึง 8 × |
| ทิศทางภาพ | เปลี่ยนแนวขวาง/แนวตั้ง/แนวฉาก |
| อัลกอริทึมภาพ | DRC, การลดเสียงภาพ 2D / 3D, EE |
| วิดีโอแบบแอนลาจ | PAL/NTSC |
| วิดีโอดิจิตอล | มาตรฐาน: DVP/LVDS/USB20 ตัวเลือก: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ Single-mode Optical Fiber/Multi-mode Optical Fiber |
| ซินคอร์เนอร์ภายนอก | มาตรฐาน: LV-TTL ตัวเลือก: RS422/LVDS |
| การสื่อสาร | มาตรฐาน: USB2.0/LV-TTL ตัวเลือก: RS422 / CAN / USB3.0 / GigE |
| พลังงาน | 12V±1V |
| การบริโภคพลังงานคงที่ (23°C) | ≤ 8W |
| เวลาเย็น (23°C) | ≤4 นาที |
| ขนาด (mm) | 87x94x545 |
| น้ําหนัก (g) | ≤460 |
| อุณหภูมิการทํางาน | -40°C~+71°C |
| ตัวเลือกของเลนส์ | โฟกัสคงที่: 25mm/F2 |
การใช้งานในอุตสาหกรรม
โมดูลกล้องอุณหภูมิ GAVIN GC1010HMG ถูกใช้อย่างแพร่หลายในหลายสาขา เช่น NDT, การติดตามสิ่งแวดล้อม, การเฝ้าระยะไกล, การวิจัยวิทยาศาสตร์ เป็นต้น
สายสินค้าของเรา
- ความรู้สึกสูงและการทํางานที่ดี
- เทคโนโลยีชั้นนําของโลกในอุตสาหกรรมอินฟราเรด
- เครื่องตรวจจับอินฟราเรดหลากหลายที่มี - ทั้งเครื่องตรวจจับ IR ที่ไม่เย็นและเย็นในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
- การผลิตปริมาณเพื่อรับรองการจัดส่งอย่างรวดเร็ว - สายการผลิตสามสายที่มีศักยภาพการผลิตรายปีสูงสุดถึงล้านตัวตรวจจับ
คํา ถาม ที่ ถาม บ่อย
ภาพความร้อนอินฟราเรดคืออะไร?
การถ่ายภาพความร้อนด้วยอินฟราเรด เป็นวิธีการที่ใช้รังสีอินฟราเรดและพลังงานความร้อนเพื่อรวบรวมข้อมูลเกี่ยวกับวัตถุ เพื่อสรุปภาพของวัตถุหรือได้รับข้อมูลอุณหภูมิของวัตถุ, แม้ในสภาพแวดล้อมที่มองเห็นน้อย
ในอุตสาหกรรมไหนที่ใช้เครื่องตรวจจับอินฟราเรดแบบแหล่งแกนไฟ?
เครื่องตรวจจับระยะจุดอินฟราเรดเป็นองค์ประกอบหลักของระบบการถ่ายภาพความร้อน และเป็นกุญแจในการตรวจจับ การระบุและวิเคราะห์ข้อมูลอินฟราเรดของวัตถุมันมีการใช้งานที่หลากหลายในจราจรการตรวจสอบ การติดตามความปลอดภัย สภาพอากาศ การแพทย์ และอุตสาหกรรมอื่นๆ
คุณลักษณะของตัวตรวจจับระดับจุดไฟฟ้าอินฟราเรดที่เย็นและไม่เย็นคืออะไร?
เครื่องตรวจจับระดับโฟกัสอินฟราเรดสามารถแบ่งออกเป็น เครื่องตรวจจับระดับโฟกัสอินฟราเรดที่เย็น และ เครื่องตรวจจับระดับโฟกัสอินฟราเรดที่ไม่เย็นเครื่องตรวจจับอินฟราเรดเย็นทํางานในสภาพแวดล้อมระบายความร้อนต่ํากับความรู้สึกสูงและสามารถแยกความแตกต่างที่ละเอียดของอุณหภูมิขณะที่ตัวตรวจจับระดับจุดไฟฟ้าอินฟราเรดที่ไม่เย็น ไม่ต้องการสภาพแวดล้อมแบบไครโอเจน และสามารถทํางานได้ในอุณหภูมิห้อง
วิธีเลือกเลนส์กล้องไฟฟ้าอินฟราเรดที่เหมาะสม
- เลนส์มาตรฐานสามารถตอบโจทย์เป้าหมายปกติได้ในระยะทางที่เหมาะสม
- สําหรับเลนส์เทเลโฟโต้ มันเหมาะสําหรับเป้าหมายที่ค่อนข้างเล็ก และต้องมองจากระยะไกล
- เพื่อเห็นรายละเอียดของวัตถุที่อยู่ใกล้ๆ เลนส์มุมกว้างดีกว่า
- เลนส์แมคโครเป็นสําหรับการเห็นเป้าหมายที่เล็กมากจากระยะใกล้ เช่นวงจรชิป
