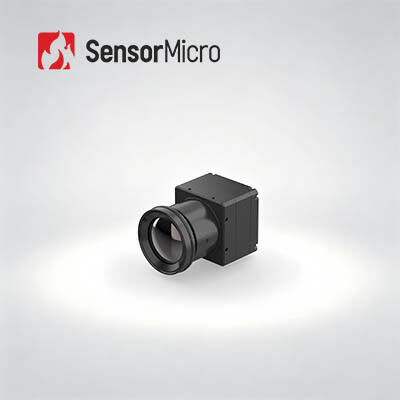

โมดูลกล้องถ่ายภาพความร้อน LWIR แบบไม่ระบายความร้อน 640x512 พิกเซล ระยะห่างพิกเซล 12 ไมโครเมตร พร้อมการใช้พลังงาน 0.65W สำหรับการถ่ายภาพความร้อน
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | COIN612RG2 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 640x512 | การใช้พลังงาน | 0.65W |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 12μm |
| สุทธิ | ≤25mK/F1.0/25℃ | อัตราเฟรม | 25เฮิร์ต/30เฮิร์ต |
| เน้น | แกนกล้องถ่ายภาพความร้อนเทอร์โมกราฟี 12um,แกนกล้องถ่ายภาพความร้อนแบบไม่เย็น 640x512,โมดูลกล้องถ่ายภาพความร้อนอินฟราเรด LWIR |
||
รายละเอียดสินค้า
โมดูลกล้องถ่ายภาพความร้อน LWIR แบบไม่เย็น 640x512 12µm สำหรับการวัดอุณหภูมิ
ภาพรวมผลิตภัณฑ์
ออกแบบมาสำหรับอุปกรณ์ถ่ายภาพความร้อนอัจฉริยะขนาดเล็กและพกพา โมดูลกล้องวัดอุณหภูมิอินฟราเรด COIN612RG2 ทำลายข้อจำกัดของโมดูลถ่ายภาพความร้อนกำลังสูงแบบดั้งเดิม ด้วยตัวเครื่องขนาดกะทัดรัดพิเศษ 25.4*25.4*15.7 มม. น้ำหนักเบาพิเศษ 15±1 กรัม และการใช้พลังงานต่ำพิเศษ ≤0.65W จึงเหมาะอย่างยิ่งสำหรับการรวมเข้ากับอุปกรณ์ขนาดกะทัดรัดและอุปกรณ์ที่ใช้แบตเตอรี่
ใช้ตัวตรวจจับความละเอียดสูง ApexCore 640*512 และอัลกอริทึมประมวลผลภาพขั้นสูง ทำให้มั่นใจได้ถึงภาพความร้อนที่ชัดเจนและการวัดอุณหภูมิที่แม่นยำ (±2°C/±2%, NETD≤25mK) รองรับอินเทอร์เฟซวิดีโอหลายรูปแบบและเลนส์ที่ปรับแต่งได้ พร้อมความเข้ากันได้ที่แข็งแกร่งเพื่อช่วยให้ผู้ใช้พัฒนาและปรับใช้ระบบวัดอุณหภูมิอินฟราเรดน้ำหนักเบาได้อย่างรวดเร็ว
คุณสมบัติหลัก
ฟังก์ชันครบถ้วน การออกแบบที่คุ้มค่า
- พัฒนาโดยใช้ตัวตรวจจับอินฟราเรดระดับเวเฟอร์ ApexCore พร้อม NETD≤25mK
- รวม FPA ที่ใช้กันอย่างแพร่หลายเข้ากับอัลกอริทึมประมวลผลภาพขั้นสูงเพื่อคุณภาพของภาพที่ดีขึ้น
- ความแม่นยำในการวัดอุณหภูมิสูงถึง ±2°C หรือ ±2% รองรับช่วงตั้งแต่ -20°C ถึง 150°C และ 100°C ถึง 550°C พร้อมส่วนขยายที่ปรับแต่งได้
กะทัดรัดและน้ำหนักเบา ประสิทธิภาพสูงพร้อมการใช้พลังงานต่ำ
- ขนาด: 25.4*25.4*15.7 มม.
- น้ำหนัก: 15±1 กรัม การใช้พลังงาน: ≤0.65W
การกำหนดค่าหลายรูปแบบ การรวมระบบที่รวดเร็ว
- เลนส์ออปติคัลเสริมเพื่อตอบสนองความต้องการในการใช้งานที่หลากหลาย
- รองรับอินเทอร์เฟซเอาต์พุตภาพ USB2.0/DVP/LVDS/BT.656
- เอาต์พุตข้อมูลภาพ RAW/YUV/TMP พร้อมการควบคุมพอร์ตอนุกรม
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | COIN612RG2 |
|---|---|
| ตัวบ่งชี้ตัวตรวจจับอินฟราเรด | |
| วัสดุไวแสง | VOx |
| ความละเอียด | 640*512 |
| ขนาดพิกเซล | 12µm |
| การตอบสนองสเปกตรัม | 8µm ~ 14µm |
| NETD ทั่วไป | ≤25mK/F1.0/25°C |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิทัล | 25/30Hz |
| เวลาเริ่มต้น | 6 วินาที |
| วิดีโออะนาล็อก | PAL/NTSC |
| วิดีโอดิจิทัล | RAW/YUV422/TMP |
| อัลกอริทึมภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) การลดสัญญาณรบกวน 3 มิติ (3DNR) การลดสัญญาณรบกวน 2 มิติ (DNS) การบีบอัดช่วงไดนามิก (DRC) การเพิ่มความคมชัดของขอบ (EE) |
| การแสดงผลภาพ | 10 ประเภท (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| ซอฟต์แวร์ PC | |
| ซอฟต์แวร์ ICC | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 50 พิน: DF40C-50DP-0.4V(51), (HRS, Male) |
| บอร์ดขยาย USB | USB3.0/USB2.0/VPC/USB2.0&VPC |
| อินเทอร์เฟซการสื่อสาร | TTL-232/USB2.0 |
| อินเทอร์เฟซวิดีโอดิจิทัล | DVP8/DVP16/USB2.0/BT.656/LVDS |
| แรงดันไฟฟ้า | 4.5~5.5V |
| การใช้พลังงานทั่วไป | 0.65W |
| การวัดอุณหภูมิ | |
| อุณหภูมิในการทำงาน | -10°C~+50°C |
| ช่วงการวัดอุณหภูมิ | -20°C~150°C, 100°C~550°C; รองรับการปรับแต่งและการขยาย |
| ความแม่นยำในการวัดอุณหภูมิ | ±2°C หรือ ±2% (แล้วแต่ค่าใดจะมากกว่า) |
| การวัดอุณหภูมิบางส่วน | รองรับการแสดงค่าสูงสุด ต่ำสุด และค่าเฉลี่ยของพื้นที่วัดอุณหภูมิ |
| SDK | Android/Windows/Linux; บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิ |
| กลไก | |
| ขนาดแกนเปลือย (มม.) | 25.4*25.4*15.7 มม. |
| น้ำหนักแกนเปลือย (ก.) | 15±1 กรัม |
| ความสามารถในการปรับตัวต่อสภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95%, ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน |
| แรงกระแทก | คลื่นไซน์ครึ่งลูก, 40g/11ms, ทิศทางการกระแทก 3 แกน, 6 ทิศทาง |
| การรับรอง | ROHS2.0/REACH |
| เลนส์ออปติคัล | |
| เลนส์ออปติคัล | โฟกัสคงที่แบบ Athermal: 4.8 มม./7 มม./9.1 มม./13 มม./19 มม./25 มม./35 มม. |
| ระดับการป้องกัน | IP67 (เลนส์ด้านหน้า) |
การใช้งานในอุตสาหกรรม
โมดูลถ่ายภาพความร้อน COIN612RG2 ถูกนำไปใช้ในด้านการวัดอุณหภูมิ, วิชันซิสเต็มอุตสาหกรรม, การดับเพลิงและกู้ภัย, การเฝ้าระวังความปลอดภัย, การสังเกตการณ์กลางแจ้ง, วิชันซิสเต็มเครื่องจักร, เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค ฯลฯ
สายผลิตภัณฑ์ของเรา
ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม
เทคโนโลยีชั้นนำระดับโลกในอุตสาหกรรมอินฟราเรด
มีตัวตรวจจับอินฟราเรดหลากหลายประเภท
มีทั้งตัวตรวจจับอินฟราเรดแบบไม่เย็นและแบบเย็นในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
การผลิตจำนวนมากเพื่อให้แน่ใจว่าจัดส่งได้รวดเร็ว
สายการผลิตสามสายพร้อมกำลังการผลิตต่อปีสูงถึงหลายล้านตัวตรวจจับ
คำถามที่พบบ่อย
อะไรคือความแตกต่างระหว่างตัวตรวจจับอินฟราเรดแบบไม่เย็นและแบบเย็น?
ปัจจุบันมีเซ็นเซอร์ถ่ายภาพความร้อนอินฟราเรดสองประเภทในตลาด คือ แบบเย็นและแบบไม่เย็น
ตัวตรวจจับอินฟราเรดแบบไม่เย็นทำงานที่อุณหภูมิแวดล้อม อาศัยอุตสาหกรรมเซมิคอนดักเตอร์ จึงมักผลิตได้ในปริมาณมาก ขนาดเล็ก และต้นทุนต่ำ ตัวตรวจจับอินฟราเรดแบบไม่เย็นนิยมใช้ในอุปกรณ์พกพา/มือถือ/อุปกรณ์เคลื่อนที่
ตัวตรวจจับอินฟราเรดแบบเย็นถูกบรรจุในหน่วยที่รักษาอุณหภูมิให้ต่ำมาก ซึ่งต้องได้รับการสนับสนุนจากระบบทำความเย็นแบบไครโอ พวกมันมีขนาดใหญ่กว่า แพงกว่า และเชื่อถือได้น้อยกว่าเซ็นเซอร์แบบไม่เย็น ส่วนใหญ่เป็นเพราะระบบทำความเย็นที่ซับซ้อนที่จำเป็น อย่างไรก็ตาม ระบบแบบเย็นมีความไวสูงอย่างไม่น่าเชื่อ และมักทำงานร่วมกับเลนส์ที่มีทางยาวโฟกัสยาวเพื่อให้ได้ภารกิจระยะไกล
