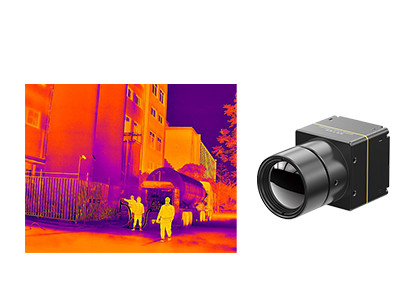

Uncooled 640x512 12μm Thermal Imaging Module Light Weight


โมดูลกล้องถ่ายภาพความร้อน LWIR 640x512/ 12μm แบบไม่ระบายความร้อน พร้อมภาพถ่ายความร้อนที่คมชัด


โมดูลความร้อน TWIN612 เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดย SensorMicro โดยมีการรวมเอาเครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนขนาด 640×512/12µm แบบแพ็คเกจเซรามิก ด้วย NETD ทั่วไป＜40mk โมดูลความร้อน TWIN612 สามารถนำเสนอภาพที่ชัดเจน คมชัด และมีรายละเอียดมากขึ้น

ด้วยช่วงการวัดอุณหภูมิ -20℃~150℃/0~550℃ ความแม่นยำ ±2℃ หรือ ±2% และอัตราเฟรมสูงสุด 30Hz โมดูลความร้อนรับประกันภาพความร้อนที่ราบรื่นและการวัดอุณหภูมิที่แม่นยำ

โมดูลความร้อน TWIN612 มีข้อดีคือการออกแบบที่กะทัดรัด โครงสร้างน้ำหนักเบา และการใช้พลังงานต่ำถึง 0.8w ด้วยอัลกอริธึมภาพที่ได้รับการปรับปรุงและฟังก์ชันการวัดอุณหภูมิ โมดูลความร้อน TWIN612 นำเสนอภาพที่เสถียรยิ่งขึ้นและอุณหภูมิที่แม่นยำ

กระบวนการบรรจุภัณฑ์เซรามิกคล้ายกับการบรรจุภัณฑ์โลหะ ซึ่งเป็นเทคโนโลยีการบรรจุภัณฑ์เครื่องตรวจจับอินฟราเรดที่สมบูรณ์ เมื่อเทียบกับการบรรจุภัณฑ์โลหะ ปริมาณและน้ำหนักของเครื่องตรวจจับที่บรรจุจะลดลงอย่างมาก ดังนั้น โมดูลความร้อน TWIN612 จึงสามารถนำไปใช้กับอุตสาหกรรมที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับขนาด น้ำหนัก และการใช้พลังงาน

- ขนาดเล็ก: 25.4mm×25.4mm×35mm
- น้ำหนักเบา: 25g
- NETD ทั่วไป<40mk
- ภาพถ่ายความร้อนที่คมชัดและชัดเจน
- การใช้พลังงานทั่วไปต่ำถึง 0.8W


โมดูลถ่ายภาพความร้อน TWIN612/R ถูกนำไปใช้ในด้านเทอร์โมกราฟี การตรวจสอบความปลอดภัย UAV Payloads หุ่นยนต์ ฮาร์ดแวร์อัจฉริยะ ADAS การดับเพลิงและการกู้ภัย


1. ข้อดีของการถ่ายภาพความร้อนอินฟราเรดคืออะไร?

---มองทะลุความมืดมิด

---การระบุตัวตนภายใต้การพรางตัว

---การตรวจจับระยะไกล

---การตรวจจับการกระจายความร้อน

---การวัดอุณหภูมิแบบไม่สัมผัส

---การรับรู้การครอบครอง

---และอื่นๆ

2. ความไวต่อความร้อนคืออะไร?

ความไวต่อความร้อน หรือที่เรียกว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์สำคัญสำหรับการประเมินกล้องถ่ายภาพความร้อนคลื่นกลาง (MWIR) และคลื่นยาว (LWIR) ซึ่งเกี่ยวข้องโดยตรงกับความคมชัดที่วัดโดยเครื่องถ่ายภาพความร้อน เป็นค่าตัวเลขที่แสดงถึงอัตราส่วนสัญญาณต่อสัญญาณรบกวนของความแตกต่างของอุณหภูมิและวัดเป็นมิลลิเคลวิน (mK) ยิ่งค่าความไวต่อความร้อนน้อยลง ความไวก็จะยิ่งสูงขึ้นและภาพก็จะยิ่งชัดเจนขึ้น

3. อะไรคือความแตกต่างระหว่างแพ็คเกจระดับเวเฟอร์ แพ็คเกจเซรามิก และแพ็คเกจโลหะ?

ปัจจุบันเครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนแบ่งออกเป็นแพ็คเกจโลหะ แพ็คเกจเซรามิก และแพ็คเกจระดับเวเฟอร์ การบรรจุภัณฑ์โลหะเป็นรูปแบบการบรรจุภัณฑ์ที่เก่าแก่ที่สุดและดีที่สุดในบรรดาสามรูปแบบหลัก การบรรจุภัณฑ์ระดับเวเฟอร์เหมาะสำหรับการผลิตจำนวนมาก และแพ็คเกจเซรามิกเป็นที่นิยมในตลาดเฉพาะสำหรับผลิตภัณฑ์พลเรือน
