แกนกล้อง MCT MWIR ความไวสูง 640x512 สำหรับการผสานรวมที่รวดเร็ว
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ปณิธาน | 640x512 / 15μm | NETD | ≤17mK |
|---|---|---|---|
| ช่วงสเปกตรัม | 3.7~4.8μm | ขนาด | 147x58.5x71mm |
| แสงสูง | แกนกล้อง MWIR 640x512,แกนกล้อง MWIR แบบบูรณาการอย่างรวดเร็ว,แกนกล้องความร้อน MCT ความไวสูง |
||
รายละเอียดสินค้า

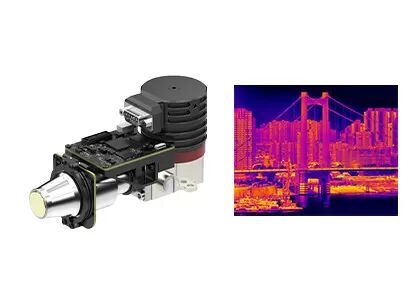

แกนกล้อง MCT MWIR ความไวสูง 640x512 สำหรับการผสานรวมที่รวดเร็ว
EYAS615A Cooled Thermal Imaging Core
ความไวแสงสูง 640x512@15μm RS058 MCT MWIR MCT MWIR Cooled Infrared Module with Proximity Board
รายละเอียดสินค้า
โมดูล EYAS615A AD เป็นโมดูลอินฟราเรดแบบอะนาล็อก-ดิจิตอล ระบายความร้อนด้วย IR FPA ขนาด 640x512 รูปแบบ 15μmNETD ทั่วไปของ EYAS615A นั้นน้อยกว่า 17mKความไวแสงสูงช่วยรับรองการตรวจจับหรือการรับรู้ความแตกต่างของรังสีอินฟราเรดที่น้อยมากในระยะทางไกล
โมดูล AD นี้ประกอบด้วยบอร์ดความใกล้ชิดที่ให้การจับเวลา FPA และอุปกรณ์จ่ายไฟที่มีความละเอียดอ่อนนอกจากนี้ อินเทอร์เฟซ Camera Link จะส่งข้อมูลดิบ 16 บิต ซึ่งช่วยลดความยุ่งยากในการผสานรวมเครื่องตรวจจับเข้ากับระบบ
ดังนั้น โมดูล EYAS615A จึงช่วยให้ลูกค้า OEM ทำการทดสอบการยอมรับได้อย่างรวดเร็วด้วยเครื่องตรวจจับอินฟราเรด GST C615M 640x512@15μm ที่ระบายความร้อนด้วยความเย็น เริ่มต้นการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลอินฟราเรดที่ระบายความร้อนด้วยความร้อน หรือกล้องถ่ายภาพความร้อนอินฟราเรดแบบสมบูรณ์หรือระบบที่ใช้อินฟราเรดระบายความร้อน เครื่องตรวจจับ
คุณสมบัติหลัก
- ง่ายต่อการพัฒนาและบูรณาการ
- เอาต์พุตอินเทอร์เฟซ Cameralink 16 บิตข้อมูลดิบ, การควบคุมพอร์ตอนุกรม
- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับเครื่องตรวจจับ
- 5V การจ่ายครั้งเดียว
- สามารถจับเป้าหมายเคลื่อนที่ด้วยความเร็วสูงได้
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | EYAS615A |
| ประสิทธิภาพเครื่องตรวจจับ IR | |
| ปณิธาน | 640x512 |
| Pixel Pitch | 15μm |
| เครื่องทำความเย็น | RS058 |
| ช่วงสเปกตรัม | 3.7μm ～ 4.8μm MW |
| เวลาทำความเย็น (25°C) | ≤6นาที |
| NETD ที่เหมาะสมที่สุด (20 ° C) | ≤17mK |
| โหมดการทำงาน | |
| อัตราเฟรม | ปรับได้ 1~120Hz |
| โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR/IWR;โหมด Windows;ป้องกันการบาน |
| ข้อกำหนดทางไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60 พิน |
| วิดีโอดิจิทัล | Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต |
| ซิงค์ภายนอก | CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก |
| การสื่อสาร | พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps |
| พาวเวอร์ซัพพลาย | แผงภาพ 1 ช่อง: 5V เครื่องทำความเย็น 1 ช่อง: 24V |
| การใช้พลังงานที่เสถียร | 7W |
| ขนาด (มม.) | 147×58.5×71 |
| น้ำหนัก | ≤680g |
| อุณหภูมิในการทำงาน | -40°C ~ +60°C |
| ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
งานอุตสาหกรรม
โมดูลถ่ายภาพความร้อน EYAS615A มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
ข้อดีของเรา
คำถามที่พบบ่อย
1. ความไวต่อความร้อนคืออะไร?
ความไวต่อความร้อนหรือที่เรียกว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์หลักสำหรับการประเมินกล้องถ่ายภาพความร้อนแบบคลื่นปานกลาง (MWIR) และคลื่นยาว (LWIR)มันเกี่ยวข้องโดยตรงกับความชัดเจนที่วัดโดยเครื่องถ่ายภาพความร้อนเป็นค่าตัวเลขที่แสดงอัตราส่วนสัญญาณต่อสัญญาณรบกวนของความแตกต่างของอุณหภูมิและวัดเป็นมิลลิเคลวิน (mK)ยิ่งค่าความไวต่อความร้อนน้อยเท่าใด ความไวแสงก็จะยิ่งสูงขึ้นและได้ภาพที่ชัดเจนยิ่งขึ้น
2. การใช้งานของการถ่ายภาพความร้อนคืออะไร?
การวัดอุณหภูมิและการถ่ายภาพในทุกสภาพอากาศเป็นฟังก์ชันพื้นฐานสองประการของเทคโนโลยีการถ่ายภาพความร้อนด้วยอินฟราเรดผลิตภัณฑ์ที่พัฒนาจากเทคโนโลยีทั้งสองนี้มีการใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยและการตรวจสอบ น้ำหนักบรรทุก UAV การตรวจสอบอุตสาหกรรม การดับเพลิง การบำรุงรักษาเชิงคาดการณ์ ADAS การป้องกันการแพร่ระบาด AIoT เป็นต้น
