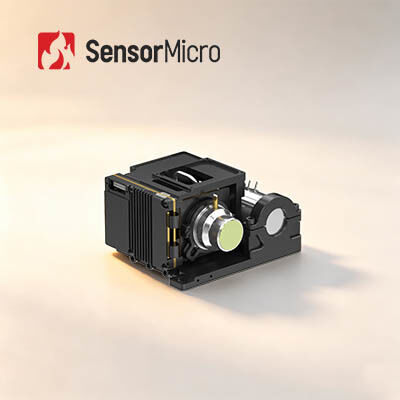

โมดูลอินฟราเรดระบายความร้อนความละเอียด 1024×768 ขนาดพิกเซล 10μm สำหรับการเฝ้าระวังระยะไกล

  • 1024×768 Resolution 10μm Pixel Size Cooled Infrared Thermal Module for Long Range Monitoring
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น กวิน GC1010HMG
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 1024 × 768/10μm อัตราเฟรม 50เฮิร์ต
เครื่องตรวจจับอินฟราเรด NETD (23℃) 20เอ็มเค(F2); 25เอ็มเค(F4) ช่วงสเปกตรัม 3.7~4.8ไมโครเมตร
ขนาด 87×94×54.5มม น้ำหนัก ≤460ก
เน้น

15um MWIR โมดูลความร้อนเย็น

,

MCT วัสดุเย็นโมดูลความร้อน

,

โมดูลกล้องเย็น Dewar Cooler
ฝากข้อความ
รายละเอียดสินค้า
โมดูลอินฟราเรดระบายความร้อน HOT MWIR ขนาด 10 ไมโครเมตร 1024×768 สำหรับการเฝ้าระวังระยะไกล
ภาพรวมผลิตภัณฑ์

แกนกล้องอินฟราเรดระบายความร้อน GAVIN GC1010HMG มีตัวตรวจจับ HOT MWIR ความละเอียด 1024×768 ขนาด 10 ไมโครเมตร ด้วยระนาบโฟกัสที่ใหญ่ขึ้นและพิกเซลที่เล็กลงเมื่อเทียบกับรุ่น GC615HMG จึงจับภาพได้คมชัดยิ่งขึ้นพร้อมรายละเอียดที่ซับซ้อน ขับเคลื่อนด้วยอัลกอริธึมประมวลผลภาพยุคใหม่ขั้นสูง จึงให้ภาพความร้อนที่เสถียรและมีคุณภาพสูงอย่างสม่ำเสมอ ด้วยการใช้ประโยชน์จากเทคโนโลยี HOT โมดูลจึงมีประสิทธิภาพ SWaP ที่โดดเด่น โดยมีขนาดที่ลดลง น้ำหนักเบา และการใช้พลังงานที่ต่ำลง ด้วยอินเทอร์เฟซวิดีโอดิจิทัลที่หลากหลายและโหมดเอาต์พุตภาพที่ยืดหยุ่น แกนที่พร้อมสำหรับการรวมระบบนี้จึงเหมาะสำหรับระบบมือถือ โหลดอากาศยานแบบเคลื่อนที่ และแอปพลิเคชันการเฝ้าระวังระยะยาว ซึ่งตอบสนองความต้องการของโครงการขนาดกะทัดรัดที่ให้ความสำคัญกับการย่อขนาด ประสิทธิภาพการใช้พลังงาน และการตรวจจับระยะไกล

คุณสมบัติหลัก
  • คุณภาพเหนือกว่าด้วย FPA ที่ใหญ่ขึ้นและขนาดพิกเซลที่เล็กลง
    • พัฒนาขึ้นจากตัวตรวจจับอินฟราเรดระบายความร้อน HOT MWIR ขนาดใหญ่ 1024×768/10 ไมโครเมตร ให้ภาพที่ชัดเจนและมุมมองที่กว้าง
    • มาพร้อมกับอัลกอริธึมประมวลผลภาพยุคใหม่ รวมถึง DRC, การลดสัญญาณรบกวน 2D/3D และการเพิ่มความคมชัดขอบ EE เพื่อคุณภาพของภาพที่เหนือกว่า
    • ขนาดพิกเซล 10 ไมโครเมตรที่เล็กลงให้ความละเอียดเชิงพื้นที่สูงขึ้นและอัตราส่วนสัญญาณต่อสัญญาณรบกวนที่ดีขึ้น
  • การปรับปรุง SWaP นำโดยเทคโนโลยี HOT
    • รองรับการทำงานที่อุณหภูมิสูง 150K โดยใช้เวลาทำความเย็น ≤ 4 นาที
    • ขนาดกะทัดรัด: 87×94×54.5 มม., น้ำหนักเบา: 460 กรัม
  • อินเทอร์เฟซที่หลากหลาย การรวมระบบที่ง่ายดาย
    • รองรับอินเทอร์เฟซ CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/ใยแก้วนำแสง
    • เอาต์พุตภาพ RAW/YUV ที่ยืดหยุ่น
ข้อมูลจำเพาะผลิตภัณฑ์
รุ่น GAVIN GC1010HMG
ความละเอียด 1024×768
ขนาดพิกเซล 10 ไมโครเมตร
การตอบสนองสเปกตรัม 3.7 ไมโครเมตร±0.2 ไมโครเมตร~4.8 ไมโครเมตร±0.2 ไมโครเมตร
NETD ตัวตรวจจับ IR (23°C) 20mK(F2); 25mK(F4)
อัตราเฟรม 50Hz
ซูมดิจิทัล ซูมดิจิทัลต่อเนื่อง 1× ถึง 8×
ทิศทางภาพ พลิกแนวนอน/แนวตั้ง/แนวทแยง
อัลกอริธึมภาพ DRC, การลดสัญญาณรบกวนภาพ 2D/3D, EE
วิดีโออะนาล็อก PAL/NTSC
วิดีโอดิจิทัล มาตรฐาน: DVP/LVDS/USB2.0
ตัวเลือก: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ใยแก้วนำแสงโหมดเดี่ยว/ใยแก้วนำแสงหลายโหมด
การซิงโครไนซ์ภายนอก มาตรฐาน: LV-TTL
ตัวเลือก: RS422/LVDS
การสื่อสาร มาตรฐาน: USB2.0/LV-TTL
ตัวเลือก: RS422/CAN/USB3.0/GigE
แหล่งจ่ายไฟ 12V±1V
การใช้พลังงานคงที่ (23°C) ≤8W
เวลาทำความเย็น (23°C) ≤4 นาที
ขนาด (มม.) 87×94×54.5
น้ำหนัก (กรัม) ≤460
อุณหภูมิใช้งาน -40°C~+71°C
เลนส์ออปติคัล โฟกัสคงที่: 25 มม./F2
การใช้งานในอุตสาหกรรม

โมดูลสร้างภาพความร้อน GAVIN GC1010HMG ถูกนำไปใช้อย่างแพร่หลายในหลายสาขา เช่น NDT, การเฝ้าระวังสิ่งแวดล้อม, การเฝ้าระวังระยะไกล, การวิจัยทางวิทยาศาสตร์ เป็นต้น

สายผลิตภัณฑ์อินฟราเรดของเรา

เทคโนโลยีตัวตรวจจับอินฟราเรดภายในบริษัท

  • ตัวตรวจจับอินฟราเรดแบบไม่ระบายความร้อน VOx ขนาด 8 นิ้ว 0.11 ไมโครเมตร
  • ตัวตรวจจับอินฟราเรดระบายความร้อน MCT ขนาด 8 นิ้ว 0.5 ไมโครเมตร
  • ตัวตรวจจับอินฟราเรดระบายความร้อน T2SL ขนาด 8 นิ้ว 0.5 ไมโครเมตร

กำลังการผลิตและข้อได้เปรียบ

  • ตัวตรวจจับอินฟราเรดที่พัฒนาเอง 6 ล้านตัวต่อปี
  • โรงงานผลิตเซมิคอนดักเตอร์ขนาด 30,000 ตร.ม.
  • พื้นที่คลีนรูม 20,000 ตร.ม.
คำถามที่พบบ่อย
ความไวความร้อนคืออะไร?

ความไวความร้อน หรือที่เรียกว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์สำคัญในการประเมินกล้องถ่ายภาพความร้อนคลื่นกลาง (MWIR) และคลื่นยาว (LWIR) มีความสัมพันธ์โดยตรงกับความคมชัดที่วัดได้โดยเครื่องวัดความร้อน เป็นค่าตัวเลขที่แสดงอัตราส่วนสัญญาณต่อสัญญาณรบกวนของความแตกต่างของอุณหภูมิ และวัดเป็นมิลลิเคลวิน (mK) ยิ่งค่าความไวความร้อนน้อยเท่าใด ความไวก็จะยิ่งสูงขึ้นและภาพก็จะยิ่งคมชัดขึ้นเท่านั้น

การใช้งานของการถ่ายภาพความร้อนคืออะไร?

การวัดอุณหภูมิและการถ่ายภาพทุกสภาพอากาศเป็นฟังก์ชันพื้นฐานสองประการของเทคโนโลยีการถ่ายภาพความร้อนอินฟราเรด ผลิตภัณฑ์ที่พัฒนาขึ้นจากเทคโนโลยีทั้งสองนี้ถูกนำไปใช้อย่างแพร่หลายในด้านความปลอดภัยและการเฝ้าระวัง, การตรวจสอบทางอุตสาหกรรม, การดับเพลิง, การบำรุงรักษาเชิงคาดการณ์, ADAS, การป้องกันโรคระบาด, AIoT เป็นต้น
