15μM 640x512 MCT MWIR โมดูลระบายความร้อนด้วยชุดประกอบ Dewar Cooler ในตัว

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น EYAS615A
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปณิธาน 640x512 / 15μm เครื่องทำความเย็น RS058
NETD ≤17mK ช่วงสเปกตรัม 3.7~4.8μm
ขนาด 147x58.5x71mm น้ำหนัก ≤680g
แสงสูง

15uM MWIR โมดูลระบายความร้อนด้วยวัสดุ MCT โมดูลระบายความร้อนด้วยวัสดุ Dewar Cooler Assembly โมดูลกล้องระบายความร้อนด้วย

,

MCT Material Cooled Thermal Module

,

Dewar Cooler Assembly Cooled Camera Modules

ฝากข้อความ
รายละเอียดสินค้า

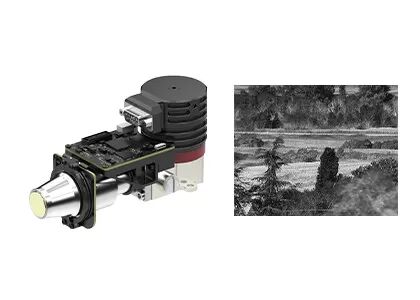

15μM 640x512 MCT MWIR โมดูลระบายความร้อนด้วยชุดประกอบ Dewar Cooler ในตัว

EYAS615A โมดูลระบายความร้อนด้วย GST Infrared



โมดูล AD ที่ระบายความร้อนด้วย 640x512 / 15μm MCT MWIR Cooled Infrared Detector สำหรับการรวมอย่างรวดเร็ว



รายละเอียดสินค้า



โมดูล AD ที่ระบายความร้อนด้วยซีรีส์ EYAS มีฟังก์ชันพรีแอมพลิฟายเออร์เพื่อแปลงสัญญาณแอนะล็อกจากเครื่องตรวจจับ IR ที่ระบายความร้อนด้วยความเย็นเป็นเอาต์พุตสตรีมวิดีโอดิจิทัลสามารถใช้ได้กับรูปแบบความละเอียดที่แตกต่างกันและแถบคลื่นต่างๆEYAS615A เป็นสมาชิกของตระกูล EYAS ที่มีเครื่องตรวจจับการระบายความร้อนด้วย MWIR ขนาด 640x512 / 15μm และ RS058 cryocooler ในตัว



ด้วยโมดูล AD ที่ระบายความร้อนด้วยชุด EYAS ทำให้ลูกค้า OEM สามารถทำการทดสอบการยอมรับอย่างรวดเร็วกับเครื่องตรวจจับอินฟราเรด GST ได้อย่างรวดเร็ว เริ่มการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลและผลิตภัณฑ์ทั้งหมดโดยใช้เครื่องตรวจจับอินฟราเรดแบบระบายความร้อนด้วย



Global Sensor Technology เชี่ยวชาญด้านการออกแบบ ผลิต การขาย และการตลาดของเครื่องตรวจจับภาพความร้อนและโมดูลอินฟราเรดเราสามารถให้บริการลูกค้าด้วยโซลูชันการถ่ายภาพความร้อนด้วยอินฟราเรดซึ่งช่วยลดเวลาในการพัฒนารองและลดต้นทุนให้กับลูกค้าได้อย่างมาก



คุณสมบัติหลัก



- ความละเอียดเครื่องตรวจจับ: 640x512 / 15μm

- วัสดุตรวจจับ: MCT / HgCdTe

- เครื่องทำความเย็น: RS058

- อัตราเฟรม: 1~120Hz ปรับได้

- ขนาด: 147×58.5×71mm

- น้ำหนัก: ≤680g

- ง่ายต่อการพัฒนาและบูรณาการ



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง EYAS615A
ประสิทธิภาพเครื่องตรวจจับ IR
ปณิธาน 640x512
Pixel Pitch 15μm
เครื่องทำความเย็น RS058
ช่วงสเปกตรัม 3.7μm ~ 4.8μm MW
เวลาทำความเย็น (25°C) ≤6นาที
NETD ที่เหมาะสมที่สุด (20 ° C) ≤17mK
โหมดการทำงาน
อัตราเฟรม ปรับได้ 1~120Hz
โหมดการทำงาน สแนปชอต;โหมดบูรณาการ ITR/IWR;โหมด Windows;ป้องกันการบาน
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน QSH 60 พิน
วิดีโอดิจิทัล Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต
ซิงค์ภายนอก CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก
การสื่อสาร พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps
พาวเวอร์ซัพพลาย แผงภาพ 1 ช่อง: 5V
เครื่องทำความเย็น 1 ช่อง: 24V
การใช้พลังงานที่เสถียร 7W
ขนาด (มม.) 147×58.5×71
น้ำหนัก ≤680g
อุณหภูมิในการทำงาน -40°C ~ +60°C
ขนาดการสั่นสะเทือน การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ
การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง



งานอุตสาหกรรม



โมดูลถ่ายภาพความร้อน EYAS615A มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น



15μM 640x512 MCT MWIR โมดูลระบายความร้อนด้วยชุดประกอบ Dewar Cooler ในตัว 0



สายตรวจจับอินฟราเรดของเรา



15μM 640x512 MCT MWIR โมดูลระบายความร้อนด้วยชุดประกอบ Dewar Cooler ในตัว 1

คำถามที่พบบ่อย



1. ความไวต่อความร้อนคืออะไร?

ความไวต่อความร้อนหรือที่เรียกว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์หลักสำหรับการประเมินกล้องถ่ายภาพความร้อนแบบคลื่นปานกลาง (MWIR) และคลื่นยาว (LWIR)มันเกี่ยวข้องโดยตรงกับความชัดเจนที่วัดโดยเครื่องถ่ายภาพความร้อนเป็นค่าตัวเลขที่แสดงอัตราส่วนสัญญาณต่อสัญญาณรบกวนของความแตกต่างของอุณหภูมิและวัดเป็นมิลลิเคลวิน (mK)ยิ่งค่าความไวต่อความร้อนน้อยเท่าใด ความไวแสงก็จะยิ่งสูงขึ้นและได้ภาพที่ชัดเจนยิ่งขึ้น



2. การใช้งานของการถ่ายภาพความร้อนคืออะไร?

การวัดอุณหภูมิและการถ่ายภาพในทุกสภาพอากาศเป็นฟังก์ชันพื้นฐานสองประการของเทคโนโลยีการถ่ายภาพความร้อนด้วยอินฟราเรดผลิตภัณฑ์ที่พัฒนาจากเทคโนโลยีทั้งสองนี้มีการใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยและการตรวจสอบ น้ำหนักบรรทุก UAV การตรวจสอบอุตสาหกรรม การดับเพลิง การบำรุงรักษาเชิงคาดการณ์ ADAS การป้องกันการแพร่ระบาด AIoT เป็นต้น
