640x512 ความละเอียด 15μm ขนาดพิกเซล โมดูล AD ที่เย็นด้วยอัตรากรอบปรับได้ 1~120Hz สําหรับการถ่ายภาพทางความร้อน
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | อียาส G615MA |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 640x512 / 15μm | อัตราเฟรม | 1 ~ 120Hz ปรับได้ |
|---|---|---|---|
| เครื่องตรวจจับอินฟราเรด NETD (23℃) | 16เอ็มเค(F2); 18เอ็มเค(F4) | ช่วงสเปกตรัม | 3.7μm±0.2μm~4.8μm±0.2μm |
| ขนาด | 142×59×78มม | น้ำหนัก | ≤650ก |
| เน้น | โมดูล AD Cooled AD 640x512,โมดูล AD ระบายความร้อนด้วยเครื่องตรวจจับอินฟราเรด,เครื่องเร่งความเร็วสำหรับเครื่องตรวจจับอินฟราเรดเย็น |
||
รายละเอียดสินค้า
ตัวเร่งปฏิกิริยาสำหรับเครื่องตรวจจับอินฟราเรดแบบเย็น 640x512/15 ไมโครเมตร โมดูล AD แบบเย็น
ภาพรวมผลิตภัณฑ์
โมดูล AD แบบเย็นพร้อมเครื่องตรวจจับอินฟราเรดแบบเย็น MCT MWIR 640x512 / 15 ไมโครเมตร สำหรับการรวมระบบอย่างรวดเร็ว
โมดูล AD แบบเย็นซีรีส์ EYAS G มีฟังก์ชันปรีแอมพลิฟายเออร์เพื่อแปลงสัญญาณอนาล็อกจากเครื่องตรวจจับอินฟราเรดแบบเย็นให้เป็นเอาต์พุตสตรีมวิดีโอดิจิทัล มีให้เลือกในรูปแบบความละเอียดและแถบคลื่นต่างๆ

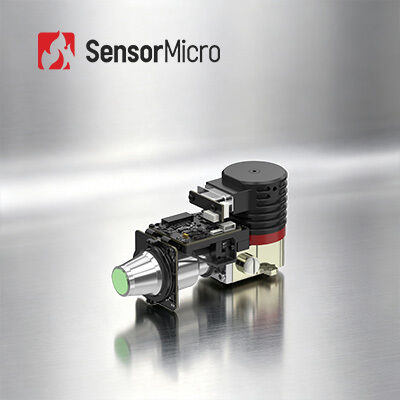

โมดูล AD แบบเย็น EYAS G615MA ผสานรวมเครื่องตรวจจับอินฟราเรดแบบเย็น MWIR 640×512/15 ไมโครเมตร เข้ากับแผงวงจร AD และเครื่องทำความเย็นแบบโรตารี Stirling รุ่น RS058 มันแปลงสัญญาณเอาต์พุตอนาล็อกให้เป็นสตรีมวิดีโอดิจิทัล พร้อมทั้งให้กำลังขับและเวลาควบคุม ทำให้ลูกค้า OEM สามารถทดสอบและตรวจสอบเครื่องตรวจจับได้อย่างรวดเร็ว ลดความซับซ้อนของกระบวนการรวมระบบ และเร่งความคืบหน้าในการพัฒนา
ด้วยโมดูล AD แบบเย็นซีรีส์ EYAS G ผู้รวมระบบ OEM สามารถทำการทดสอบการยอมรับอย่างรวดเร็วบนเครื่องตรวจจับอินฟราเรดของ SensorMicro เริ่มการพัฒนารองอย่างรวดเร็ว และลดวงจรการพัฒนาสำหรับโมดูลและผลิตภัณฑ์ที่สมบูรณ์โดยใช้เครื่องตรวจจับอินฟราเรดแบบเย็น
คุณสมบัติหลัก
- การแปลงอนาล็อกเป็นดิจิทัล การพัฒนาที่รวดเร็ว - ใช้เครื่องตรวจจับอินฟราเรดแบบเย็น MWIR 640x512 พร้อมวงจร AD ในตัวสำหรับการแปลงอนาล็อกเป็นดิจิทัลและขนาดเครื่องตรวจจับที่สม่ำเสมอ
- อินฟราเรดแบบเย็นคลื่นกลางเพื่อความอเนกประสงค์สูง - การทำความเย็นคลื่นกลางที่มีความสม่ำเสมอดีเยี่ยม การจัดหาที่มั่นคง และความละเอียดหลักเพื่อความสามารถในการปรับตัวที่กว้างขวาง
- ประสิทธิภาพที่ยอดเยี่ยม การรวมระบบที่ง่ายดาย - อินเทอร์เฟซ Cameralink ให้เอาต์พุตข้อมูลดิบ 16 บิต พร้อมการควบคุมพอร์ตอนุกรม อัตราเฟรมสูงที่ปรับได้ตั้งแต่ 1 ถึง 120 Hz สำหรับการจับภาพเป้าหมายที่เคลื่อนที่เร็ว
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | EYAS G615MA |
| ตัวบ่งชี้ | |
| ความละเอียด | 640×512 |
| ขนาดพิกเซล | 15 ไมโครเมตร |
| การตอบสนองสเปกตรัม | 3.7 ไมโครเมตร±0.2 ไมโครเมตร~4.8 ไมโครเมตร±0.2 ไมโครเมตร |
| NETD ของเครื่องตรวจจับ IR (23°C) | 16mK(F2); 18mK(F4) |
| โหมดการทำงาน | |
| อัตราเฟรม | 1~ 120Hz, ปรับได้ |
| โหมดการทำงาน | สแนปช็อต |
| โหมดการรวม ITR/IWR | ป้องกันแสงจ้า, โหมดหน้าต่าง |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 60 พิน: 37201-SM060-032W1R01 5 พิน: A1257WR-S-5P-LCP |
| วิดีโอดิจิทัล | 16 บิต CameraLink (โหมดพื้นฐาน CameraLink) |
| การซิงโครไนซ์ภายนอก | CC1: การซิงโครไนซ์เฟรมภายนอก |
| การสื่อสาร | CameraLink UART (ค่าเริ่มต้น)/ RS232 (ปรับแต่งได้) อัตราการส่งข้อมูล: 9600bps (ค่าเริ่มต้น) |
| แหล่งจ่ายไฟ | แผง AD: 5V เครื่องทำความเย็น: 24V |
| กำลังไฟคงที่ (23°C) | ≤8.5W |
| เวลาทำความเย็น (23°C) | ≤6 นาที 30 วินาที |
| ขนาด (มม.) | 142×59×78 |
| น้ำหนัก (กรัม) | ≤650 |
| อุณหภูมิในการทำงาน | -40°C~+71°C |
การใช้งานอุตสาหกรรม
โมดูลสร้างภาพความร้อน EYAS G615MA ถูกนำไปใช้อย่างแพร่หลายในหลายสาขา รวมถึง NDT, การเฝ้าระวังสิ่งแวดล้อม, การเฝ้าระวังระยะไกล, การวิจัยทางวิทยาศาสตร์ และอื่นๆ
สายผลิตภัณฑ์เครื่องตรวจจับอินฟราเรดของเรา
- ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม - เทคโนโลยีชั้นนำระดับโลกในอุตสาหกรรมอินฟราเรด
- เครื่องตรวจจับอินฟราเรดหลากหลายชนิด - เครื่องตรวจจับ IR แบบไม่เย็นและแบบเย็นในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
- การผลิตจำนวนมากเพื่อให้แน่ใจว่าจัดส่งได้รวดเร็ว - สายการผลิตสามสายพร้อมกำลังการผลิตต่อปีสูงถึงหลายล้านเครื่องตรวจจับ
คำถามที่พบบ่อย
ความไวความร้อนคืออะไร?
ความไวความร้อน หรือที่เรียกว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์สำคัญในการประเมินกล้องสร้างภาพความร้อนคลื่นกลาง (MWIR) และคลื่นยาว (LWIR) มันเกี่ยวข้องโดยตรงกับความคมชัดที่วัดโดยเครื่องวัดความร้อน เป็นค่าตัวเลขที่แสดงอัตราส่วนสัญญาณต่อสัญญาณรบกวนของความแตกต่างของอุณหภูมิ และวัดเป็นมิลลิเคลวิน (mK) ยิ่งค่าความไวความร้อนน้อยเท่าใด ความไวก็จะยิ่งสูงขึ้นและภาพก็จะยิ่งคมชัดขึ้น
ความแตกต่างระหว่างเครื่องตรวจจับ IR แบบไม่เย็นและแบบเย็นคืออะไร?
ปัจจุบันมีเซ็นเซอร์สร้างภาพความร้อนอินฟราเรดสองประเภทในตลาด: แบบเย็นและแบบไม่เย็น เครื่องตรวจจับ IR แบบไม่เย็นทำงานที่อุณหภูมิแวดล้อมและใช้เทคโนโลยีเซมิคอนดักเตอร์ ทำให้สามารถผลิตได้ในปริมาณมากด้วยขนาดเล็กและต้นทุนต่ำ พวกมันถูกนำไปใช้อย่างแพร่หลายในอุปกรณ์พกพา/มือถือ/อุปกรณ์เคลื่อนที่ เครื่องตรวจจับ IR แบบเย็นจะถูกบรรจุในหน่วยที่รักษาอุณหภูมิต่ำมากโดยใช้เครื่องทำความเย็นแบบไครโอ พวกมันมีขนาดใหญ่กว่า แพงกว่า และเชื่อถือได้น้อยกว่าเซ็นเซอร์แบบไม่เย็นเนื่องจากระบบทำความเย็นที่ซับซ้อน อย่างไรก็ตาม ระบบแบบเย็นให้ความไวที่น่าทึ่งและมักทำงานร่วมกับเลนส์ที่มีทางยาวโฟกัสยาวสำหรับการปฏิบัติภารกิจระยะไกล
