xปณิธาน | 640x512 / 15μm | เครื่องทำความเย็น | RS058 |
---|---|---|---|
NETD | ≤17mK | ช่วงสเปกตรัม | 3.7~4.8μm |
ขนาด | 147x58.5x71mm | น้ำหนัก | ≤680g |
แสงสูง | โมดูล AD Cooled AD 640x512,โมดูล AD ระบายความร้อนด้วยเครื่องตรวจจับอินฟราเรด,เครื่องเร่งความเร็วสำหรับเครื่องตรวจจับอินฟราเรดเย็น |

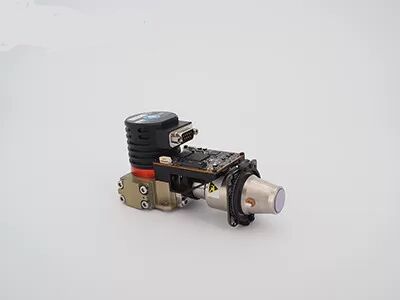

ตัวเร่งความเร็วสำหรับเครื่องตรวจจับอินฟราเรดเย็น 640x512 Cooled AD Module
โมดูล AD ที่ระบายความร้อนด้วย 640x512 / 15μm MCT MWIR Cooled Infrared Detector สำหรับการรวมอย่างรวดเร็ว
โมดูล AD ที่ระบายความร้อนด้วยซีรีส์ EYAS มีฟังก์ชันพรีแอมพลิฟายเออร์เพื่อแปลงสัญญาณแอนะล็อกจากเครื่องตรวจจับ IR ที่ระบายความร้อนด้วยความเย็นลงในเอาต์พุตสตรีมวิดีโอดิจิทัลสามารถใช้ได้กับรูปแบบความละเอียดที่แตกต่างกันและแถบคลื่นต่างๆEYAS615A เป็นสมาชิกของตระกูล EYAS ที่มีเครื่องตรวจจับการระบายความร้อนด้วย MWIR ขนาด 640x512 / 15μm และ RS058 cryocooler ในตัว
ด้วยโมดูล AD ที่ระบายความร้อนด้วยชุด EYAS ทำให้ลูกค้า OEM สามารถทำการทดสอบการยอมรับอย่างรวดเร็วกับเครื่องตรวจจับอินฟราเรด GST ได้อย่างรวดเร็ว เริ่มการพัฒนารองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลและผลิตภัณฑ์ทั้งหมดโดยใช้เครื่องตรวจจับอินฟราเรดแบบระบายความร้อน
Global Sensor Technology เชี่ยวชาญด้านการออกแบบ ผลิต การขาย และการตลาดของเครื่องตรวจจับภาพความร้อนและโมดูลอินฟราเรดเราสามารถให้บริการลูกค้าด้วยโซลูชันการถ่ายภาพความร้อนด้วยอินฟราเรดซึ่งช่วยลดเวลาในการพัฒนารองและลดต้นทุนให้กับลูกค้าได้อย่างมาก
เครื่องตรวจจับอินฟราเรดระบายความร้อนด้วยประสิทธิภาพสูง
• ความไวต่อความร้อนสูงด้วย NETD≤17mk . ทั่วไป
ง่ายต่อการพัฒนาและบูรณาการ
• อินเทอร์เฟซ Cameralink ส่งออกข้อมูลดิบ 16 บิต การควบคุมพอร์ตอนุกรม
• โครงสร้างแบบบูรณาการที่มีมิติสม่ำเสมอกับเครื่องตรวจจับ
จับเป้าหมายเคลื่อนที่ด้วยความเร็วสูง
• ความถี่ของเฟรมเอาต์พุตสามารถปรับได้ที่ 1~120Hz
แบบอย่าง | EYAS615A |
ประสิทธิภาพเครื่องตรวจจับ IR | |
ปณิธาน | 640x512 |
Pixel Pitch | 15μm |
เครื่องทำความเย็น | RS058 |
ช่วงสเปกตรัม | 3.7μm ~ 4.8μm MW |
เวลาทำความเย็น (25°C) | ≤6นาที |
NETD ที่เหมาะสมที่สุด (20 องศาเซลเซียส) | ≤17mK |
โหมดการทำงาน | |
อัตราเฟรม | ปรับได้ 1~120Hz |
โหมดการทำงาน | สแนปชอต;โหมดบูรณาการ ITR/IWR;โหมด Windows;ป้องกันการบาน |
ข้อกำหนดทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | QSH 60 พิน |
วิดีโอดิจิทัล | Cameralink: เอาต์พุตข้อมูลดิบ 16 บิต |
ซิงค์ภายนอก | CC1: การซิงค์ภายนอก INT/เฟรม;CC2: MC ซิงค์ภายนอก |
การสื่อสาร | พอร์ตอนุกรม Cameralink: TFG+/-, TC+/-;9600bps |
พาวเวอร์ซัพพลาย | แผงภาพ 1 ช่อง: 5V เครื่องทำความเย็น 1 ช่อง: 24V |
การใช้พลังงานที่เสถียร | 7W |
ขนาด (มม.) | 147×58.5×71 |
น้ำหนัก | ≤680g |
อุณหภูมิในการทำงาน | -40°C ~ +60°C |
ขนาดการสั่นสะเทือน | การสั่นสะเทือน: GJB การขนส่งด้วยความเร็วสูงที่ติดตั้งในยานพาหนะ การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง 3 ครั้งต่อครั้ง |
โมดูลถ่ายภาพความร้อน EYAS615A มีการใช้กันอย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล ระบบเพิ่มประสิทธิภาพการมองเห็นของเที่ยวบิน บรรทุกเซ็นเซอร์หลายตัว เป็นต้น
1. ความไวต่อความร้อนคืออะไร?
ความไวต่อความร้อนหรือที่เรียกว่า NETD (Noise Equivalent Temperature Difference) เป็นพารามิเตอร์หลักสำหรับการประเมินกล้องถ่ายภาพความร้อนแบบคลื่นปานกลาง (MWIR) และคลื่นยาว (LWIR)มันเกี่ยวข้องโดยตรงกับความชัดเจนที่วัดโดยเครื่องถ่ายภาพความร้อนเป็นค่าตัวเลขที่แสดงอัตราส่วนสัญญาณต่อสัญญาณรบกวนของความแตกต่างของอุณหภูมิและวัดเป็นมิลลิเคลวิน (mK)ยิ่งค่าความไวต่อความร้อนน้อยเท่าใด ความไวแสงก็จะยิ่งสูงขึ้นและได้ภาพที่ชัดเจนยิ่งขึ้น
2. อะไรคือความแตกต่างระหว่างเครื่องตรวจจับ IR ที่ไม่ได้ระบายความร้อนและเย็น?
ปัจจุบันมีเซ็นเซอร์ภาพความร้อนอินฟราเรดในท้องตลาดอยู่สองประเภท ได้แก่ แบบระบายความร้อนและไม่ระบายความร้อน
เครื่องตรวจจับ IR ที่ไม่มีการระบายความร้อนทำงานที่อุณหภูมิแวดล้อมมันขึ้นอยู่กับอุตสาหกรรมเซมิคอนดักเตอร์และมักจะสามารถประดิษฐ์ในปริมาณมากด้วยขนาดที่เล็กและต้นทุนต่ำเครื่องตรวจจับ IR ที่ไม่มีการระบายความร้อนมีการใช้กันอย่างแพร่หลายในอุปกรณ์พกพา/มือถือ/มือถือ
เครื่องตรวจจับ IR แบบระบายความร้อนถูกบรรจุในหน่วยที่เก็บไว้ที่อุณหภูมิต่ำมากซึ่งจะต้องได้รับการสนับสนุนโดยเครื่องทำความเย็นแบบแช่แข็งมีขนาดใหญ่กว่า มีราคาแพงกว่าและเชื่อถือได้น้อยกว่าเซ็นเซอร์ที่ไม่มีการระบายความร้อน สาเหตุหลักมาจากระบบทำความเย็นที่ซับซ้อนซึ่งต้องการอย่างไรก็ตาม ระบบระบายความร้อนนั้นมีความละเอียดอ่อนอย่างไม่น่าเชื่อ และมักจะทำงานกับเลนส์ทางยาวโฟกัสยาวเพื่อบรรลุภารกิจระยะไกล
