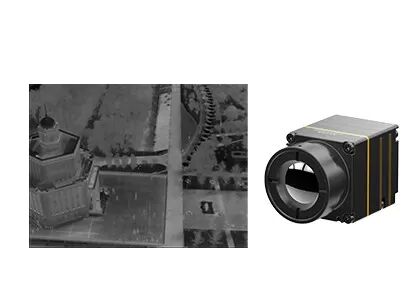

โมดูลกล้องความร้อนคลื่นยาว 640x512 เลนส์ 9.1 มม. สำหรับอากาศยานไร้คนขับ

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iTL612/R
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปณิธาน 640x512 การใช้พลังงาน 0.7W
ช่วงสเปกตรัม 8~14μm Pixel Pitch 12μm
NETD . ทั่วไป ≤40mK อัตราเฟรม 30Hz
แสงสูง

โมดูลกล้องความร้อนคลื่นยาว 640x512

,

โมดูลกล้องความร้อนอากาศยานไร้คนขับ

,

แกนกล้องความร้อนเลนส์ 9.1 มม

ฝากข้อความ
รายละเอียดสินค้า
โมดูลถ่ายภาพความร้อน TWIN612

Long Wave 640x512 โมดูลกล้องความร้อน12μMพร้อมเลนส์ 9.1 มม. สำหรับอากาศยานไร้คนขับ



รายละเอียดสินค้า


แกนกล้องอินฟราเรด iTL612R รวมเครื่องตรวจจับความร้อนอินฟราเรดแพ็คเกจระดับเวเฟอร์ (WLP) ขนาด 640x512 / 12μmเป็นโมดูลถ่ายภาพความร้อนแบบเรดิโอเมตริก LWIR ที่ไม่มีการระบายความร้อนสำหรับโดรนที่มีช่วงสเปกตรัมตั้งแต่ 8 ถึง 14μm

โมดูลกล้องความร้อน iTL612 นำเสนอภาพที่คมชัด ขนาดกะทัดรัด และราคาประหยัดโมดูลระบายความร้อน iTL612R ที่ไม่มีการระบายความร้อนซึ่งมุ่งเน้นสำหรับ SWaP ที่ปรับให้เหมาะสมที่สุดมอบโซลูชันที่เชื่อถือได้สำหรับการรวมระบบอินฟราเรดที่มีพื้นที่จำกัดโครงสร้างที่กะทัดรัดได้บรรลุถึงระดับสูงสุดของโมดูลข้อมูลจำเพาะเดียวกันนอกจากนี้ยังมีฟังก์ชั่นเทอร์โมกราฟิกเสริมที่มีช่วงการวัดตั้งแต่ -20 ℃ ~ 550 ℃ สำหรับการวัดอุณหภูมิอุตสาหกรรม

โมดูลระบายความร้อน iTL612 ได้รับการพัฒนาเป็นพิเศษสำหรับด้านการบำรุงรักษาแบบคาดการณ์ล่วงหน้า การตรวจสอบไฟฟ้าโซลาร์เซลล์ การคุ้มครองสิ่งแวดล้อม การวิจัยทางวิทยาศาสตร์ การถ่ายภาพทางอากาศ การสืบสวนของตำรวจ การบรรเทาทุกข์และกู้ภัย การป้องกันไฟป่า ความปลอดภัยในเมือง ฯลฯ


คุณสมบัติหลัก


การออกแบบที่กะทัดรัดและน้ำหนักเบา
• ขนาด: 21 มม. × 22.3 มม. × 27.3 มม. (พร้อมเลนส์ 9.1 มม.)
• น้ำหนัก: 20.8g±1.5g (พร้อมเลนส์ 9.1mm)
• ใช้พลังงานต่ำเพียง 0.7W

ภาพที่ชัดเจนและการวัดรังสีที่แม่นยำ
• อัลกอริธึมการประมวลผลภาพใหม่ล่าสุด: NUC/3DNR/DNS/DRC/EE
• รองรับ Windows/Linux/ARM SDK
• รองรับการวัดอุณหภูมิภูมิภาค จุดและไอโซเทอร์ม

อินเทอร์เฟซต่างๆ เพื่อการบูรณาการที่ง่ายดาย
• อินเทอร์เฟซ DVP/LVDS/USB2.0, เอาต์พุตข้อมูลภาพ RAW/YUV, การควบคุมพอร์ตอนุกรม


ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง iTL612/R
ประสิทธิภาพเครื่องตรวจจับ IR
วัสดุที่มีความละเอียดอ่อน วาเนเดียมออกไซด์
ปณิธาน 640×512
ขนาดพิกเซล 12μm
ช่วงสเปกตรัม 8~14μm
NETD . ทั่วไป ≤40mk
การประมวลผลภาพ
อัตราเฟรม 30Hz
เวลาเริ่มต้น 5s
วิดีโอดิจิทัล RAW/YUV/BT656
อัลกอริธึมภาพ การแก้ไขความไม่สม่ำเสมอ (NUC)
การลดสัญญาณรบกวน 3 มิติ (3DNR)
การลดเสียงรบกวน (DNS)
การบีบอัดช่วงไดนามิก (DRC)
การปรับปรุงขอบ (EE)
การแสดงภาพ สีดำร้อน/สีขาวร้อน/สีหลอก
ซอฟต์แวร์คอมพิวเตอร์
ซอฟต์แวร์ ICC การควบคุมโมดูลและการแสดงผลวิดีโอ
ข้อมูลจำเพาะทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, ชาย)
บอร์ดขยาย USB Type-C
อินเทอร์เฟซการสื่อสาร RS232-TTL/USB2.0
อินเทอร์เฟซวิดีโอดิจิทัล CMOS8/USB2.0
การจ่ายแรงดัน 3.3V±0.1V VDC
การใช้พลังงานโดยทั่วไป 0.7W
การวัดอุณหภูมิ
ช่วงอุณหภูมิในการทำงาน -10 °C ~ +50 °C
ช่วงการวัดอุณหภูมิ -20 °C ~ + 150 °C, 0 °C ~ 550 °C;รองรับการปรับแต่งและการขยาย
ความแม่นยำในการวัดอุณหภูมิ มากกว่า ±3°C หรือ ±3% (@23℃±3℃)
การวัดอุณหภูมิในภูมิภาค รองรับค่าสูงสุด ต่ำสุด และเฉลี่ยของอุณหภูมิภูมิภาคเอาท์พุท
SDK รองรับ Windows/Linux/ARM;บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิ
ลักษณะทางกายภาพ
ขนาด (มม.) 21×22.3×27.3 (พร้อมเลนส์ 9.1 มม.)
น้ำหนัก 20.8g±1.5g (พร้อมเลนส์ 9.1 มม.)
การปรับตัวต่อสิ่งแวดล้อม
อุณหภูมิในการทำงาน -40°C~+70°C
อุณหภูมิในการจัดเก็บ -45°C~+85°C
ความชื้น 5%~95% ไม่ควบแน่น
การสั่นสะเทือน 5.35grms, 3 แกน
ช็อค ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน 6 ทิศทาง
ใบรับรอง ROHS2.0/REACH
เลนส์
เลนส์เสริม Athermal โฟกัสคงที่: 9.1mm



งานอุตสาหกรรม


โมดูลถ่ายภาพความร้อน iTL612/R สามารถรวมเข้ากับน้ำหนักบรรทุก UAV และอุปกรณ์สวมใส่ได้ เพื่อให้มีการใช้กันอย่างแพร่หลายในด้านต่างๆการบำรุงรักษาเชิงคาดการณ์, การตรวจสอบไฟฟ้าโซลาร์เซลล์, การคุ้มครองสิ่งแวดล้อม, การวิจัยทางวิทยาศาสตร์, การถ่ายภาพทางอากาศ, การสืบสวนของตำรวจ, การบรรเทาทุกข์และกู้ภัย, การป้องกันไฟป่า, ความปลอดภัยในเมือง ฯลฯ.
โมดูลกล้องความร้อนคลื่นยาว 640x512 เลนส์ 9.1 มม. สำหรับอากาศยานไร้คนขับ 0


เกี่ยวกับเทคโนโลยีเซนเซอร์ระดับโลก


โมดูลกล้องความร้อนคลื่นยาว 640x512 เลนส์ 9.1 มม. สำหรับอากาศยานไร้คนขับ 1


คำถามที่พบบ่อย



1. การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?

การถ่ายภาพความร้อนด้วยอินฟราเรดเป็นวิธีการใช้รังสีอินฟราเรดและพลังงานความร้อนเพื่อรวบรวมข้อมูลเกี่ยวกับวัตถุ เพื่อกำหนดภาพวัตถุ หรือรับข้อมูลอุณหภูมิของวัตถุ แม้ในสภาพแวดล้อมที่ทัศนวิสัยต่ำ



2. การถ่ายภาพความร้อนด้วยอินฟราเรดทำงานอย่างไร
ระบบถ่ายภาพความร้อนอินฟราเรดเป็นการตรวจจับและระบุเทคโนโลยีอินฟราเรดแบบไม่สัมผัสแบบพาสซีฟโดยจะเน้นการแผ่รังสีอินฟราเรดของฉากบนเครื่องตรวจจับอินฟราเรดอาร์เรย์ระนาบโฟกัสผ่านระบบออปติคัลอินฟราเรดที่สามารถผ่านรังสีอินฟราเรดได้เครื่องตรวจจับความร้อนจะแปลงสัญญาณรังสีที่มีความเข้มต่างกันไปเป็นสัญญาณไฟฟ้าที่เกี่ยวข้อง จากนั้นผ่านการขยายสัญญาณและการประมวลผลวิดีโอ จะสร้างภาพอินฟราเรดที่สามารถมองเห็นได้ด้วยตาเปล่า
