แกนกล้องความร้อนเทอร์โมกราฟิก FPA ที่ไม่มีการระบายความร้อน 400x300 17um
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ปณิธาน | 384x288 /17μm | NETD | ≤50mK |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14μm | ขนาด | 21x22.3x15.6 มม. (พร้อมเลนส์ 9.1 มม.) |
| ช่วงอุณหภูมิ | -20 ℃ ~ + 550 ℃ (ปรับแต่งได้) | ความแม่นยำของอุณหภูมิ | ±3℃ หรือ ±3% |
| เน้น | แกนกล้องความร้อน FPA,แกนกล้องความร้อน FPA ที่ไม่มีการระบายความร้อน,แกนกล้องถ่ายภาพความร้อน 400x300 |
||
รายละเอียดสินค้า

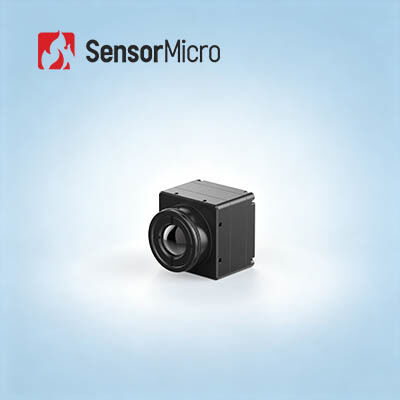

แกนกล้องความร้อนเทอร์โมกราฟิก FPA ที่ไม่มีการระบายความร้อน 400x300 17um
รายละเอียดสินค้า
โมดูลอินฟราเรดที่ไม่มีการระบายความร้อน COIN417G2 เป็นเวอร์ชันใหม่ของ COIN417 ที่พัฒนาโดย Global Sensor Technology (GST)รวมเครื่องตรวจจับภาพอินฟราเรดแพ็คเกจระดับเวเฟอร์ (WLP) 400x300/17μm วงจรประมวลผลสัญญาณประสิทธิภาพสูงและอัลกอริธึมการประมวลผลภาพประสิทธิภาพของแกนอินฟราเรดได้รับการปรับปรุงเพิ่มเติมด้วยชิป ASCI ที่อัปเกรดแล้วนอกจากนี้ ประสิทธิภาพของภาพยังเพิ่มขึ้น 30% โดยใช้อัลกอริธึมการประมวลผลภาพขั้นสูง
โมดูลอินฟราเรด COIN417G2 นำเสนอภาพความร้อนที่คมชัด ขนาดกะทัดรัด และราคาประหยัดนอกจากนี้ยังมีฟังก์ชั่นเทอร์โมกราฟิกเสริมที่มีช่วงการวัดตั้งแต่ -20 ℃ ~ 550 ℃ สำหรับการวัดอุณหภูมิอุตสาหกรรม
จนถึงปัจจุบัน เราได้ให้บริการโซลูชันการถ่ายภาพความร้อนด้วยอินฟราเรดที่ครบถ้วนและมีเสถียรภาพแก่ลูกค้าของเราง่ายกว่าสำหรับโมดูลทั่วไปเกี่ยวกับการถ่ายภาพความร้อนของ COIN ซีรีส์ที่จะรวมเข้ากับผลิตภัณฑ์เทอร์มินัลมากขึ้นและช่วยลดต้นทุนให้กับลูกค้าได้อย่างมาก
โมดูลระบายความร้อน COIN417G2 ใช้ใน Thermography, Security Monitoring, Firefighting & Rescue, Outdoors, AIoT, Smart Hardware, UAVs Payload, ADAS เป็นต้น
คุณสมบัติหลัก
- ขนาดมินิ: 25.4x25.4x29.3 มม. (พร้อมเลนส์ 9.1 มม.)
- น้ำหนักเบา: 29g±3g (พร้อมเลนส์ 9.1 มม.)
- NETD≤40mk .ทั่วไป
- ปรับปรุงคุณภาพของภาพ
- การใช้พลังงานต่ำ
- การพัฒนาและบูรณาการอย่างรวดเร็ว
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | COIN417G2/R |
| ประสิทธิภาพเครื่องตรวจจับ IR | |
| วัสดุ | VOx |
| ปณิธาน | 400×300 |
| Pixel Pitch | 17μm |
| ช่วงสเปกตรัม | 8μm ~ 14μm |
| NETD . ทั่วไป | ≤40mK |
| การประมวลผลภาพ | |
| อัตราเฟรม | 50Hz/30Hz/25Hz |
| เวลาเริ่มต้น | 3s |
| วิดีโอแอนะล็อก | PAL/NTSC |
| วิดีโอดิจิทัล | RAW/YUV/BT656 |
| อัลกอริธึมภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) การลดสัญญาณรบกวน 3 มิติ (3DNR) การลดสัญญาณรบกวนแบบ 2 มิติ (DNS) การบีบอัดช่วงไดนามิก (DRC) การปรับปรุงขอบ (EE) |
| ซูมแบบดิจิตอล | ซูมต่อเนื่อง 1X~8X, ขนาดขั้น 1/8 (เอาต์พุต YUV) |
| การแสดงภาพ | สีดำร้อน/สีขาวร้อน/สีหลอก |
| ซอฟต์แวร์คอมพิวเตอร์ | |
| ซอฟต์แวร์ ICC | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ข้อกำหนดทางไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, ชาย) |
| บอร์ดต่อ USB | Type-C |
| อินเทอร์เฟซการสื่อสาร | TTL-232/USB2.0 |
| อินเทอร์เฟซวิดีโอดิจิทัล | CMOS8/CMOS16/LVDS/USB2.0 |
| การจ่ายแรงดัน | 4~5.5V |
| การใช้พลังงานโดยทั่วไป | 0.7W |
| การวัดอุณหภูมิ | |
| ช่วงอุณหภูมิในการทำงาน | -10℃~+50℃ |
| ช่วงการวัดอุณหภูมิ | -20℃~150℃, 0℃~550℃;รองรับการปรับแต่งและการขยาย |
| ความแม่นยำในการวัดอุณหภูมิ | มากกว่า ±3℃ หรือ ±3% |
| การวัดอุณหภูมิในภูมิภาค | รองรับค่าสูงสุด ต่ำสุด และเฉลี่ยของอุณหภูมิภูมิภาคเอาท์พุท |
| SDK | Windows/ลินุกซ์/แขน;บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิ |
| ลักษณะทางกายภาพ | |
| ขนาด (มม.) | 25.4×25.4×29.3 (พร้อมเลนส์ 9.1 มม.) 25.4×25.4×41.2 (พร้อมเลนส์ 13 มม.) 25.4×25.4×40 (พร้อมเลนส์ 19 มม.) |
| น้ำหนัก | 29g±3g (พร้อมเลนส์ 9.1 มม.) 42g±3g (พร้อมเลนส์ 13 มม.) 44g±3g (พร้อมเลนส์ 19 มม.) |
| การปรับตัวต่อสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40℃～+70℃ |
| อุณหภูมิในการจัดเก็บ | -45℃～+85℃ |
| ความชื้น | 5%~95% ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35grms, 3 แกน |
| ช็อค | ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน, 6 ทิศทาง |
| ใบรับรอง | ROHS2.0/REACH |
| เลนส์ | |
| เลนส์เสริม | Athermal คงที่: 9.1mm/13mm/19mm |
| ระดับการป้องกัน | IP67 |
การใช้งานอินฟราเรด
ข้อดีของเรา
คำถามที่พบบ่อย
1.Pseudo Color คืออะไร?
สีหลอกหรือที่เรียกว่าสีปลอม การกระจายความร้อนของวัตถุสามารถเปลี่ยนเป็นภาพที่มองเห็นได้โดยใช้ระบบถ่ายภาพความร้อนอินฟราเรดและแสดงบนจอภาพในระดับสีเทาหรือสีหลอกจึงสามารถหาการกระจายอุณหภูมิของวัตถุได้เพื่อให้ผู้คนวิเคราะห์ภาพความร้อนได้ง่ายขึ้นด้วยสายตา โดยจะแสดงโดยใช้สีปลอมที่แสดงถึงความแตกต่างของอุณหภูมิ
2. โมดูลภาพความร้อน GST สามารถเสนอสีหลอกได้กี่สี?
- สีขาวร้อน
- ลาวา
- ธนูเหล็ก
- เตารีดร้อน
- ทางการแพทย์
- อาร์กติก
- เรนโบว์1
- เรนโบว์2
- เรดฮอท
- สีขาวร้อน
