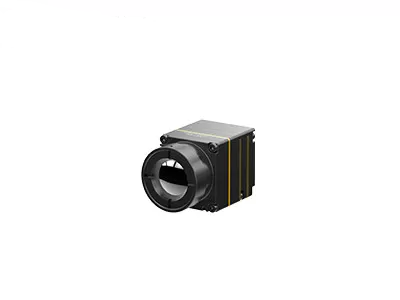

Uncooled LWIR โมดูลถ่ายภาพความร้อน 640x512 12uM สำหรับ UAV Payloads

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iTL612/R
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ปณิธาน 640x512 การใช้พลังงาน 0.7W
ช่วงสเปกตรัม 8~14μm Pixel Pitch 12μm
NETD . ทั่วไป ≤40mK อัตราเฟรม 30Hz
แสงสูง

LWIR โมดูลถ่ายภาพความร้อน 12uM

,

น้ำหนักบรรทุก UAV LWIR โมดูลถ่ายภาพความร้อน

,

กล้องความร้อน LWIR Core 640x512

ฝากข้อความ
รายละเอียดสินค้า

Uncooled LWIR โมดูลถ่ายภาพความร้อน 640x512 12um สำหรับ UAV Payloads



รายละเอียดสินค้า


iTL612R เป็นโมดูลถ่ายภาพความร้อนแบบเรดิโอเมตริก LWIR ที่ไม่มีการระบายความร้อนสำหรับโดรนที่มีช่วงสเปกตรัมตั้งแต่ 8 ถึง 14μmผสานรวมเครื่องตรวจจับอินฟราเรด 640 × 512/12μm แบบบรรจุหีบห่อระดับเวเฟอร์ที่พัฒนาขึ้นเองของ GST โมดูลกล้องอินฟราเรด iTL612 มีอัลกอริธึมการประมวลผลภาพที่ทรงพลังและฟังก์ชัน radiometric ที่เป็นอุปกรณ์เสริม เพื่อให้สามารถระบุเป้าหมายได้อย่างง่ายดายในฉากในระดับความสูงระยะไกล



ด้วยขนาดมินิที่ 21 มม. × 22.3 มม. × 27.3 มม. และน้ำหนักเบาเพียง 21 กรัม โมดูลถ่ายภาพความร้อน iTL612uncooled เหมาะอย่างยิ่งที่จะรวมเข้ากับโดรนที่มีข้อกำหนดด้านพื้นที่ที่เข้มงวดการออกแบบที่กะทัดรัดได้มาถึงระดับสูงสุดของโมดูลกล้องความร้อนที่มีข้อกำหนดเดียวกันนอกจากนี้ การออกแบบโครงสร้างวงจรที่ปรับให้เหมาะสมที่สุดยังรับประกันการสิ้นเปลืองพลังงานที่ต่ำเพียง 0.7W ซึ่งช่วยยืดอายุการใช้งานแบตเตอรี่ของระบบอินฟราเรดได้อย่างมีประสิทธิภาพ

โมดูลระบายความร้อน iTL612 ได้รับการพัฒนาเป็นพิเศษสำหรับด้านการบำรุงรักษาแบบคาดการณ์ล่วงหน้า การตรวจสอบไฟฟ้าโซลาร์เซลล์ การคุ้มครองสิ่งแวดล้อม การวิจัยทางวิทยาศาสตร์ การถ่ายภาพทางอากาศ การสืบสวนของตำรวจ การบรรเทาทุกข์และกู้ภัย การป้องกันไฟป่า ความปลอดภัยในเมือง ฯลฯ



คุณสมบัติหลัก


การออกแบบที่กะทัดรัดและน้ำหนักเบา
• ขนาด: 21 มม. × 22.3 มม. × 27.3 มม. (พร้อมเลนส์ 9.1 มม.)
• น้ำหนัก: 20.8g±1.5g (พร้อมเลนส์ 9.1mm)
• ใช้พลังงานต่ำเพียง 0.7W

ภาพที่ชัดเจนและการวัดรังสีที่แม่นยำ
• อัลกอริธึมการประมวลผลภาพใหม่ล่าสุด: NUC/3DNR/DNS/DRC/EE
• รองรับ Windows/Linux/ARM SDK
• รองรับการวัดอุณหภูมิภูมิภาค จุดและไอโซเทอร์ม

อินเทอร์เฟซต่างๆ เพื่อการบูรณาการที่ง่ายดาย
• อินเทอร์เฟซ DVP/LVDS/USB2.0, เอาต์พุตข้อมูลภาพ RAW/YUV, การควบคุมพอร์ตอนุกรม


ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง iTL612/R
ประสิทธิภาพเครื่องตรวจจับ IR
วัสดุที่มีความละเอียดอ่อน วาเนเดียมออกไซด์
ปณิธาน 640×512
ขนาดพิกเซล 12μm
ช่วงสเปกตรัม 8~14μm
NETD . ทั่วไป ≤40mk
การประมวลผลภาพ
อัตราเฟรม 30Hz
เวลาเริ่มต้น 5s
วิดีโอดิจิทัล RAW/YUV/BT656
อัลกอริธึมภาพ การแก้ไขความไม่สม่ำเสมอ (NUC)
การลดสัญญาณรบกวน 3 มิติ (3DNR)
การลดเสียงรบกวน (DNS)
การบีบอัดช่วงไดนามิก (DRC)
การปรับปรุงขอบ (EE)
การแสดงภาพ สีดำร้อน/สีขาวร้อน/สีหลอก
ซอฟต์แวร์คอมพิวเตอร์
ซอฟต์แวร์ ICC การควบคุมโมดูลและการแสดงผลวิดีโอ
ข้อมูลจำเพาะทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, ชาย)
บอร์ดขยาย USB Type-C
อินเทอร์เฟซการสื่อสาร RS232-TTL/USB2.0
อินเทอร์เฟซวิดีโอดิจิทัล CMOS8/USB2.0
การจ่ายแรงดัน 3.3V±0.1V VDC
การใช้พลังงานโดยทั่วไป 0.7W
การวัดอุณหภูมิ
ช่วงอุณหภูมิในการทำงาน -10 °C ~ +50 °C
ช่วงการวัดอุณหภูมิ -20 °C ~ + 150 °C, 0 °C ~ 550 °C;รองรับการปรับแต่งและการขยาย
ความแม่นยำในการวัดอุณหภูมิ มากกว่า ±3°C หรือ ±3% (@23℃±3℃)
การวัดอุณหภูมิในภูมิภาค รองรับค่าสูงสุด ต่ำสุด และเฉลี่ยของอุณหภูมิภูมิภาคเอาท์พุท
SDK รองรับ Windows/Linux/ARM;บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิ
ลักษณะทางกายภาพ
ขนาด (มม.) 21×22.3×27.3 (พร้อมเลนส์ 9.1 มม.)
น้ำหนัก 20.8g±1.5g (พร้อมเลนส์ 9.1 มม.)
การปรับตัวต่อสิ่งแวดล้อม
อุณหภูมิในการทำงาน -40°C~+70°C
อุณหภูมิในการจัดเก็บ -45°C~+85°C
ความชื้น 5%~95% ไม่ควบแน่น
การสั่นสะเทือน 5.35grms, 3 แกน
ช็อค ฮาล์ฟไซน์เวฟ, 40g/11ms, 3 แกน 6 ทิศทาง
ใบรับรอง ROHS2.0/REACH
เลนส์
เลนส์เสริม Athermal โฟกัสคงที่: 9.1mm



งานอุตสาหกรรม


โมดูลถ่ายภาพความร้อน iTL612/R สามารถรวมเข้ากับน้ำหนักบรรทุก UAV และอุปกรณ์สวมใส่ได้ เพื่อให้มีการใช้กันอย่างแพร่หลายในด้านต่างๆการบำรุงรักษาเชิงคาดการณ์, การตรวจสอบไฟฟ้าโซลาร์เซลล์, การคุ้มครองสิ่งแวดล้อม, การวิจัยทางวิทยาศาสตร์, การถ่ายภาพทางอากาศ, การสืบสวนของตำรวจ, การบรรเทาทุกข์และกู้ภัย, การป้องกันไฟป่า, ความปลอดภัยในเมือง ฯลฯ.
Uncooled LWIR โมดูลถ่ายภาพความร้อน 640x512 12uM สำหรับ UAV Payloads 0


ข้อดีของเรา


Uncooled LWIR โมดูลถ่ายภาพความร้อน 640x512 12uM สำหรับ UAV Payloads 1

Uncooled LWIR โมดูลถ่ายภาพความร้อน 640x512 12uM สำหรับ UAV Payloads 2


คำถามที่พบบ่อย



1.Pseudo Color คืออะไร?

สีหลอกหรือที่เรียกว่าสีปลอม การกระจายความร้อนของวัตถุสามารถเปลี่ยนเป็นภาพที่มองเห็นได้โดยใช้ระบบถ่ายภาพความร้อนอินฟราเรดและแสดงบนจอภาพในระดับสีเทาหรือสีหลอกจึงสามารถหาการกระจายอุณหภูมิของวัตถุได้เพื่อให้ผู้คนวิเคราะห์ภาพความร้อนได้ง่ายขึ้นด้วยสายตา โดยจะแสดงโดยใช้สีปลอมที่แสดงถึงความแตกต่างของอุณหภูมิ



2. โมดูลภาพความร้อน GST สามารถเสนอสีหลอกได้กี่สี?

- สีขาวร้อน

- ลาวา

- ธนูเหล็ก

- เตารีดร้อน

- ทางการแพทย์

- อาร์กติก

- เรนโบว์1

- เรนโบว์2

- เรดฮอท

- สีขาวร้อน
