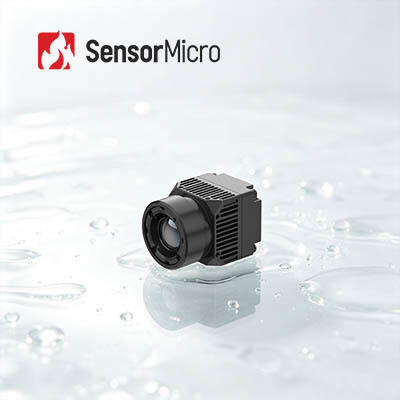

โมดูลถ่ายภาพความร้อน LWIR แบบ Uncooled ความละเอียด 640x512 และระยะพิกเซล 8μm สำหรับการคัดกรองด้วยภาพความร้อนทางการแพทย์

  • LWIR Uncooled Thermal Module with 640x512 Resolution and 8μm Pixel Pitch for Medical Thermal Image Screening
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง RoHS2.0; Reach
หมายเลขรุ่น iHA608W
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 640x512 การใช้พลังงาน 0.6W
ช่วงสเปกตรัม 8~14ไมโครเมตร สนามพิกเซล 8μm
NETD ทั่วไป ≤30mK อัตราเฟรม 25เฮิร์ต
เน้น

โมดูลเทอร์มอล LWIR แบบไม่เย็น

,

โมดูลเทอร์มอลแบบไม่เย็น 384x288

,

โมดูลกล้องถ่ายภาพความร้อน 17um
ฝากข้อความ
รายละเอียดสินค้า
โมดูลตรวจจับความร้อน LWIR แบบไม่อาศัยความเย็น 640x512 8μm สำหรับการคัดกรองด้วยภาพถ่ายความร้อนทางการแพทย์
โมดูลตรวจจับความร้อน LWIR แบบไม่อาศัยความเย็น 640x512 8 μm สำหรับการคัดกรองด้วยภาพถ่ายความร้อนทางการแพทย์
รายละเอียดสินค้า
กำลังมองหาแกนกล้องอินฟราเรดแบบไม่อาศัยความเย็นประสิทธิภาพสูงสำหรับการวัดอุณหภูมิทางการแพทย์อยู่ใช่หรือไม่? iHA608W ขับเคลื่อนด้วยตัวตรวจจับอินฟราเรด ApexCore 640×512 ขนาด 8μm สร้างขึ้นเพื่อการวัดอุณหภูมิร่างกายแบบไร้การสัมผัสโดยเฉพาะ ด้วยความแม่นยำในการวัดระดับ ±0.5 องศา อัลกอริทึมการประมวลผลภาพทางการแพทย์ที่ปรับแต่งเฉพาะจะแสดงผลภาพความร้อนที่มีความละเอียดสูง ทำแผนผังการกระจายอุณหภูมิได้อย่างแม่นยำ และให้ข้อมูลการวัดอุณหภูมิที่เสถียร ขนาดพิกเซล 8-μm ช่วยลดขนาดและน้ำหนักโดยรวมลง มาพร้อมกับพอร์ตวิดีโอ Type-C และพอร์ตสื่อสาร USB2.0 ทำให้แกนตรวจจับความร้อนนี้รองรับการผสานรวมได้อย่างราบรื่น การใช้งานทั่วไปครอบคลุมอุปกรณ์วินิจฉัยทางการแพทย์ สถานีคัดกรองสุขภาพในพื้นที่สาธารณะ และการตรวจวัดอุณหภูมิร่างกายของปศุสัตว์
คุณสมบัติหลัก
  • การวัดอุณหภูมิความแม่นยำสูงและภาพถ่ายความร้อนที่คมชัด
    • ออกแบบเป็นพิเศษสำหรับการตรวจวัดอุณหภูมิร่างกายมนุษย์แบบไม่สัมผัส ความแม่นยำสูงสุด ±0.5°C
    • เลนส์ออปติคอลคุณภาพทางการแพทย์จับคู่กับอัลกอริทึมทางการแพทย์เฉพาะทางเพื่อให้ได้ภาพความร้อนที่คมชัด
  • แกนตรวจจับความร้อนแบบฝังตัวขนาดกะทัดรัด น้ำหนักเบา
    • เซนเซอร์อินฟราเรด ApexCore 8μm ช่วยให้การออกแบบเชิงกลมีขนาดเล็กลง
    • ขนาด 21×21×31.5 มม. น้ำหนัก 25±2 กรัม ติดตั้งภายในอุปกรณ์การแพทย์ขนาดเล็กได้ง่าย
  • การผสานรวมที่ใช้งานง่ายและ SDK ที่รองรับหลายแพลตฟอร์ม
    • อินเทอร์เฟซ Type-C และ USB 2.0 ที่พร้อมใช้งานเพื่อเพิ่มความเร็วในการปรับใช้ระบบ
    • รองรับ SDK เต็มรูปแบบ: Windows, Android, Linux ลดความยุ่งยากในการพัฒนาทางวิศวกรรม
ข้อมูลจำเพาะของผลิตภัณฑ์
รุ่น iHA608W
ตัวบ่งชี้ตัวตรวจจับอินฟราเรด
วัสดุตรวจจับ VOx
ความละเอียด 640×512
ขนาดพิกเซล 8μm
การตอบสนองเชิงสเปกตรัม 8μm ~ 14μm
NETD ทั่วไป ≤30mK
การประมวลผลภาพ
อัตราเฟรมดิจิทัล 25Hz
เวลาเริ่มต้นการทำงาน ≤6s
วิดีโอดิจิทัล RAW/YUV/TMP
อัลกอริทึมภาพ NUC/3DNR/DNS/DRC/EE
การแสดงผลภาพ การแพทย์/สีจำลอง (Medical/Pseudo Color)
ซอฟต์แวร์ PC
ซอฟต์แวร์คอมพิวเตอร์ การควบคุมโมดูลและการแสดงผลวิดีโอ
การวัดอุณหภูมิ
อุณหภูมิในการทำงาน 10℃~+50℃
ช่วงการวัดอุณหภูมิ 32℃~+42℃
ความแม่นยำในการวัดอุณหภูมิ ≤±0.5℃ (หลังอุ่นเครื่อง 2 นาที, อุณหภูมิแวดล้อม 23±3°C, อุณหภูมิเป้าหมาย 32-42°C)
ระยะการวัด 0.5 ม. - 5 ม. รองรับการวัดอุณหภูมิหลายระยะผ่าน SDK
SDK รองรับ SDK บน Windows/Android/Linux, สามารถวิเคราะห์สตรีมวิดีโอ, ควบคุมโมดูล, วัดอุณหภูมิแบบอาร์เรย์อย่างครอบคลุม, สร้างภาพความร้อน, ตั้งค่าหน้าต่างอุณหภูมิ, ผสานการทำงานหลากหลายรูปแบบ
ระบบไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน USB(TYPE-C)
อินเทอร์เฟซการสื่อสาร USB
อินเทอร์เฟซวิดีโอดิจิทัล USB2.0
แรงดันไฟฟ้าเลี้ยง 5V±0.5
การใช้พลังงานทั่วไป 0.6W
เลนส์ออปติคอล
ความยาวโฟกัส 4 มม.
ประเภทของเลนส์ Fixed Focus Athermal
F/# 1
FOV(H×V) 69.2°×55.4°
โครงสร้างเชิงกล
ขนาด (รวมเลนส์) 21 มม.×21 มม.×31.5 มม. (รวมเลนส์ 4 มม.)
น้ำหนัก (รวมเลนส์) 25 กรัม±2 (รวมเลนส์ 4 มม.)
ความทนทานต่อสภาพแวดล้อม
อุณหภูมิในการทำงาน -10℃~+50℃
อุณหภูมิในการเก็บรักษา -45℃~+85℃
ความชื้น 5%~95%, ไม่ควบแน่น
การสั่นสะเทือน 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน
แรงกระแทก คลื่นกึ่งไซน์, 40g/11ms, ทิศทางการกระแทก 3 แกน 6 ทิศทาง
ESD การคายประจุจากการสัมผัส 6kV; การคายประจุในอากาศ 8kV
การรับรองมาตรฐาน
การรับรองด้านสิ่งแวดล้อม ROHS2.0/REACH
การใช้งานในภาคอุตสาหกรรม
โมดูลตรวจจับความร้อน iHA608W ได้รับการคาดหมายว่าจะถูกนำไปใช้อย่างกว้างขวางในด้านการคัดกรองโรค กายภาพบำบัดด้วยการแพทย์แผนจีน การตรวจสุขภาพ การฟื้นฟูสมรรถภาพ และอื่นๆ ทั้งในปัจจุบันและอนาคต
ข้อได้เปรียบของเรา
  • กลุ่มผลิตภัณฑ์ที่หลากหลาย
  • ความเชี่ยวชาญทางเทคนิคเชิงลึก
  • การตรวจสอบความน่าเชื่อถือที่เข้มงวดช่วยรับประกันคุณภาพ
  • มุ่งเน้นที่นวัตกรรมและการนำไปใช้งานจริงในเทคโนโลยีตรวจจับอินฟราเรด
  • บริการสนับสนุนทางเทคนิคระดับมืออาชีพและบริการพัฒนาร่วมกัน
คำถามที่พบบ่อย
1. ตัวตรวจจับอินฟราเรดแบบไม่อาศัยความเย็นและแบบอาศัยความเย็นแตกต่างกันอย่างไร?
ปัจจุบันมีเซนเซอร์ตรวจจับภาพความร้อนอินฟราเรดในท้องตลาด 2 ประเภท ได้แก่ แบบอาศัยความเย็นและแบบไม่อาศัยความเย็น

ตัวตรวจจับอินฟราเรดแบบไม่อาศัยความเย็นทำงานที่อุณหภูมิแวดล้อม โดยอิงตามอุตสาหกรรมเซมิคอนดักเตอร์ จึงมักสามารถผลิตได้ในปริมาณมากโดยมีขนาดเล็กและต้นทุนต่ำ ตัวตรวจจับอินฟราเรดแบบไม่อาศัยความเย็นจึงถูกนำมาใช้อย่างแพร่หลายในอุปกรณ์พกพา/แบบมือถือ/อุปกรณ์เคลื่อนที่

ตัวตรวจจับอินฟราเรดแบบอาศัยความเย็นจะถูกบรรจุในชุดอุปกรณ์ที่รักษาอุณหภูมิให้อยู่ในระดับต่ำมาก โดยต้องอาศัยอุปกรณ์ทำความเย็นยิ่งยวด (Cryocooler) ซึ่งมีขนาดใหญ่กว่ามาก มีราคาแพงกว่า และมีความน่าเชื่อถือน้อยกว่าเซนเซอร์แบบไม่อาศัยความเย็น โดยมีสาเหตุหลักมาจากระบบระบายความร้อนที่ซับซ้อน อย่างไรก็ตาม ระบบระบายความร้อนนี้มีความไวสูงอย่างเหลือเชื่อ และมักทำงานร่วมกับระบบออปติกความยาวโฟกัสสูงเพื่อปฏิบัติภารกิจระยะไกล
2. เกี่ยวกับตัวตรวจจับอินฟราเรดแบบบรรจุภัณฑ์ระดับเวเฟอร์ (Wafer Level Packaging)
บรรจุภัณฑ์ระดับเวเฟอร์ หรือที่เรียกว่าบรรจุภัณฑ์ขนาดระดับเวเฟอร์ ได้กลายมาเป็นส่วนสำคัญของเทคโนโลยีบรรจุภัณฑ์ขั้นสูงในอุตสาหกรรมเซมิคอนดักเตอร์ การผลิตบรรจุภัณฑ์ระดับเวเฟอร์ (WLP) เป็นกระบวนการสร้างบรรจุภัณฑ์สุญญากาศสูงลงบนเวเฟอร์ MEMS ทั้งแผ่นโดยตรง จากนั้นจึงทำการตัดและแบ่งชิ้นเพื่อสร้างตัวตรวจจับอินฟราเรดเดี่ยว โดยจะดำเนินการตามขั้นตอนการบรรจุภัณฑ์และการทดสอบส่วนใหญ่หรือทั้งหมดลงบนแผ่นเวเฟอร์ของตัวตรวจจับอินฟราเรดโดยตรงก่อนการตัดแบ่ง

นี่คือบรรจุภัณฑ์ขนาดชิปที่ได้รับการปรับปรุง ซึ่งตอบสนองความต้องการด้านขนาดที่เล็ก น้ำหนักเบา พกพาสะดวก ใช้งานแบบมือถือ ราคาประหยัด และมีประสิทธิภาพการผลิตสูง
