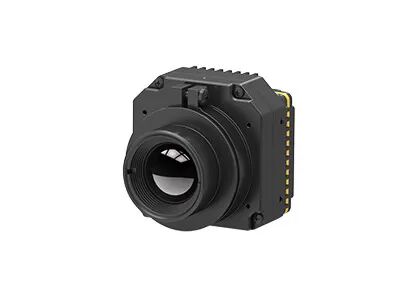

ความละเอียด 384x288 ขนาดพิกเซล12μmโมดูลถ่ายภาพความร้อน LWIR ที่ไม่มีการระบายความร้อนสำหรับกล้องรักษาความปลอดภัย

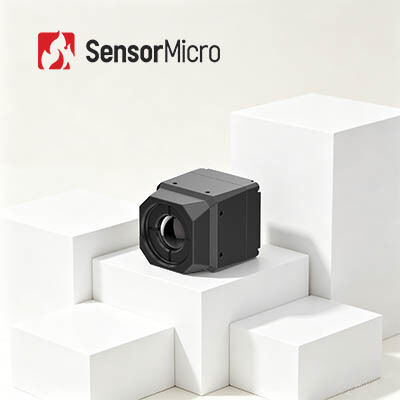

  • 384x288 Resolution 12μm Pixel Size Uncooled LWIR Thermal Imaging Module for Security Cameras
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น มิโก้412
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
พิมพ์ โมดูลกล้องที่ไม่มีการระบายความร้อน ปณิธาน 384x288 / 12μm
อัตราเฟรม 25เฮิร์ต/30เฮิร์ต/50เฮิร์ต สุทธิ <30mK
การใช้พลังงานโดยทั่วไป <1.1W น้ำหนัก ≤77ก
เน้น

LWIR กล้องรักษาความปลอดภัยการถ่ายภาพความร้อน

,

กล้องรักษาความปลอดภัยการถ่ายภาพความร้อน Uncooled

,

กล้องรักษาความปลอดภัยความร้อน 400x300
ฝากข้อความ
รายละเอียดสินค้า
โมดูลถ่ายภาพความร้อน LWIR 384x288 / 12µm แบบไม่เย็นในตัวกล้องวงจรปิด
ภาพรวมผลิตภัณฑ์

แกนกล้องอินฟราเรด MICO412 ขนาดกะทัดรัดพิเศษมีตัวตรวจจับอินฟราเรดความละเอียด 384×288, ตัวเลือกเลนส์ออปติคัลหลายแบบ, บอร์ดประมวลผลภาพ และโครงสร้างที่แข็งแรง ทนทาน ส่งสัญญาณวิดีโอแบบอะนาล็อกหรือดิจิทัลไปยังแพลตฟอร์มแบ็คเอนด์เพื่อการรวมระบบ ด้วยอาร์เรย์ที่ใหญ่ขึ้น MICO412 จึงตอบสนองความต้องการที่หลากหลายของลูกค้าแต่ละราย

เซ็นเซอร์ตัวตรวจจับอินฟราเรดแบบไม่เย็นและโมดูลถ่ายภาพความร้อนของ SensorMicro สามารถนำไปใช้และรวมเข้ากับระบบเฝ้าระวังความปลอดภัยได้อย่างกว้างขวาง รวมถึงการเฝ้าระวังการจราจรบนท้องถนนในเมืองอัจฉริยะ, การเฝ้าระวังโครงสร้างพื้นฐาน, ความปลอดภัยจากอัคคีภัยในพื้นที่อุตสาหกรรม, การตรวจจับไฟไหม้ล่วงหน้า, การป้องกันท่าเรือ, ความปลอดภัยตามแนวชายแดน, การเฝ้าระวังรอบพื้นที่ และการลาดตระเวนทางทะเล

คุณสมบัติหลัก
  • โซลูชันต้นทุนต่ำและประหยัดพลังงาน
    • มาพร้อมกับตัวตรวจจับอินฟราเรดแบบเวเฟอร์เลเวล 384×288/12µm ที่พัฒนาขึ้นเอง ให้ข้อได้เปรียบด้านต้นทุนที่ชัดเจน
    • รวมเข้ากับชิป ASIC เฉพาะสำหรับประสิทธิภาพการใช้พลังงานสูง
  • SWaP ที่ปรับให้เหมาะสม
    • ขนาดกะทัดรัดพิเศษ: เพียง 22.2×22.2×27.2 มม. (ไม่รวมเลนส์)
    • น้ำหนักเบา: เพียง 30.3±2 กรัม
    • การใช้พลังงานต่ำ: 680mW
  • การพัฒนาที่ง่ายและการรวมระบบที่รวดเร็ว
    • ให้เอาต์พุตวิดีโออะนาล็อกหรือดิจิทัลแบบเนทีฟ รองรับมาตรฐาน CVBS/USB/MIPI — ไม่ต้องมีการพัฒนาเพิ่มเติม
    • ติดตั้งง่ายโดยใช้ความพยายามในการออกแบบโครงสร้างน้อยที่สุด
ข้อมูลจำเพาะผลิตภัณฑ์
รุ่น MICO412
ตัวตรวจจับ IR วัสดุไวแสง: VOx
ความละเอียด: 384×288
ขนาดพิกเซล: 12µm
NETD: ≤30mK/F1.0/25℃
การตอบสนองสเปกตรัม: 8~14µm
เลนส์ออปติคัล โฟกัส/F#: 4.8/F1.0 | 9.1 มม./F1.0 | 13 มม./F1.0
FOV: 51°(H)×39°(V) | 28.4°(H)×21.5°(V) | 20°(H)×15°(V)
ระยะการตรวจจับ (8 พิกเซล) 99 ม. (คนสูง 5'11")
360 ม. (ยานพาหนะขนาด 4 ม. × 3 ม.)
ประเภท โฟกัสคงที่แบบอะเทอร์มอล: การปิดผนึก/เคลือบเลนส์ชั้นแรก IP67
การประมวลผลภาพ วิดีโออะนาล็อก: PAL (ค่าเริ่มต้น) / NTSC
วิดีโอดิจิทัล: USB/MIPI
อัตราเฟรม: 25Hz/30Hz/50Hz
เวลาเริ่มต้น: ≤6 วินาที
อัลกอริทึมภาพ: NUC/DRC/DNS/DDE/SFFC
สีปลอม 11 ประเภท - ปรับแต่งได้
อินเทอร์เฟซไฟฟ้า อินเทอร์เฟซภายนอกมาตรฐาน: อินเทอร์เฟซ 3PIN (A1251-WV-S-3P) | อินเทอร์เฟซ 9PIN (A1251-WV-S-9P) | อินเทอร์เฟซ 26PIN (DF56C-26S-0.3V-51)
อินเทอร์เฟซวิดีโอ: CVBS | USB | MIPI
แหล่งจ่ายไฟ แรงดันไฟฟ้า: DC: 5V~24V
การใช้พลังงานคงที่: ≤680mW@5V, 23±3℃
เชิงกล ขนาด: 22.2 มม. × 22.2 มม. × 27.2 มม. (ยาว × กว้าง × สูง)
น้ำหนัก: 30.3±3 กรัม
การปรับตัวเข้ากับสภาพแวดล้อม อุณหภูมิในการทำงาน: -40℃~+70℃
อุณหภูมิในการจัดเก็บ: -45℃~+85℃
ความชื้น: 5%~95%, ไม่ควบแน่น
การสั่นสะเทือน: การสั่นสะเทือนแบบสุ่ม, 5.35grms, 3 แกน
แรงกระแทก: คลื่นไซน์ครึ่ง, 40g/11ms, 3 แกน, 6 ทิศทาง
การรับรอง RoHS2.0/Reach
การใช้งานในอุตสาหกรรม

โมดูลกล้องอินฟราเรดความร้อน MICO412 เหมาะสำหรับระบบเฝ้าระวังระยะไกลและสภาพแวดล้อมที่ซับซ้อน รวมถึงพื้นที่ที่มีประชากรเบาบาง, การเฝ้าระวังตลอด 24 ชั่วโมงทุกสภาพอากาศ และสถานที่ที่มีสภาพอากาศเลวร้าย

บริการที่เป็นมาตรฐาน
  • เอกสารที่สมบูรณ์: คู่มือผลิตภัณฑ์, คู่มือการตั้งค่า และข้อมูลอ้างอิงการเลือกสำหรับการนำไปใช้งานทันที
  • ความช่วยเหลือในการพัฒนาและการทดสอบ: การทดสอบการรวมตัวอย่าง, การประเมินประสิทธิภาพ และการตรวจสอบพารามิเตอร์
  • ชุดเครื่องมือสำหรับนักพัฒนาขั้นสูง: SDK, API, อัลกอริทึม และเครื่องมือดีบักสำหรับการรวมระบบเชิงลึก
  • การสนับสนุนทางเทคนิคจากระยะไกล: การสนับสนุนตลอด 24 ชั่วโมงทุกวัน พร้อมการตอบสนองที่รวดเร็วและการแก้ไขปัญหาที่ทันท่วงทีสำหรับปัญหาสำคัญ
  • การรับประกัน: ชิ้นส่วนดั้งเดิมและการปฏิบัติตามกระบวนการที่เข้มงวดเพื่อคืนประสิทธิภาพสูงสุด
คำถามที่พบบ่อย
ตัวตรวจจับอินฟราเรด / เซ็นเซอร์ถ่ายภาพความร้อนคืออะไร?

คลื่นอินฟราเรดไม่สามารถมองเห็นได้ด้วยตาเปล่า ตัวตรวจจับอินฟราเรด / เซ็นเซอร์ถ่ายภาพความร้อนเป็นอุปกรณ์ไฟฟ้าแสงที่ตอบสนองต่อรังสีอินฟราเรดและพลังงานความร้อน และแปลงเป็นสัญญาณไฟฟ้า จากนั้นจึงส่งภาพความร้อนที่มองเห็นได้

WLP คืออะไร?

WLP ย่อมาจาก wafer level package เป็นกระบวนการบรรจุสุญญากาศสูงโดยตรงบนเวเฟอร์ MEMS ทั้งหมด จากนั้นจึงทำการสลักและตัดเพื่อสร้างเซ็นเซอร์อินฟราเรดเดี่ยว ร่วมกับแพ็คเกจโลหะและแพ็คเกจเซรามิก ถือเป็นรูปแบบแพ็คเกจหลักสามรูปแบบของตัวตรวจจับอินฟราเรดแบบไม่เย็น

ข้อดีของ WLP คืออะไร?

ตัวตรวจจับ IR แบบ WLP ได้รับการออกแบบมาเป็นพิเศษเพื่อตอบสนองความต้องการด้านการย่อขนาดและต้นทุนต่ำในการประยุกต์ใช้เทคโนโลยีอินฟราเรดในตลาดอิเล็กทรอนิกส์สำหรับผู้บริโภค SensorMicro ด้วยความสามารถในการผลิตปริมาณมาก จึงนำเสนอโซลูชันโมดูลอินฟราเรด WLP ที่หลากหลายเพื่อส่งเสริมการใช้งานใหม่ๆ ในตลาดเกิดใหม่
