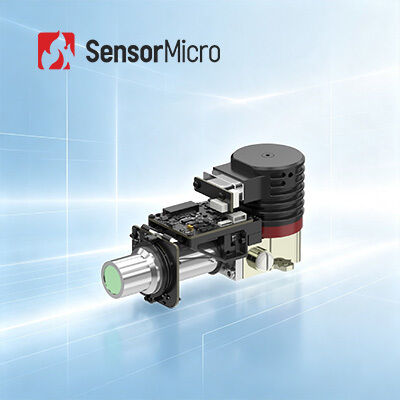

แกนกล้องถ่ายภาพความร้อน LWIR แบบระบายความร้อน ความละเอียด 640x512 ขนาดพิกเซล 15 ไมโครเมตร พร้อม Cryocooler รุ่น RS058
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | อียาส G615LA |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 640x512 / 15μm | สุทธิ | 25เอ็มเค(F2) |
|---|---|---|---|
| ช่วงสเปกตรัม | 7.7μm±0.2μm ～ 9.4μm±0.3μm | ขนาด | 145×60×78มม |
| น้ำหนัก | ≤590ก | อัตราเฟรม | 1 ~ 200Hz ปรับได้ |
| เน้น | โมดูลกล้องระบายความร้อนด้วย LWIR,โมดูลกล้องระบายความร้อนด้วย T2SL,แกนกล้อง LWIR 640x512 |
||
รายละเอียดสินค้า
แกนกล้องถ่ายภาพความร้อน LWIR แบบระบายความร้อน 640×512 15µm พร้อม Cryocooler RS058
ภาพรวมผลิตภัณฑ์
โมดูล AD แบบระบายความร้อนซีรีส์ EYAS G มีฟังก์ชัน Pre-amplifier เพื่อแปลงสัญญาณอนาล็อกจากตัวตรวจจับ IR แบบระบายความร้อนให้เป็นเอาต์พุตสตรีมวิดีโอดิจิทัล EYAS G615LA เป็นส่วนหนึ่งของตระกูล EYAS G มีให้เลือกหลายรูปแบบความละเอียดและย่านความถี่ โดยรวมเอาตัวตรวจจับ LWIR แบบระบายความร้อน 640×512/15µm เข้ากับ cryocooler RS058
คุณสมบัติหลัก
- การแปลงอนาล็อกเป็นดิจิทัล การพัฒนาที่รวดเร็ว – ใช้ตัวตรวจจับอินฟราเรด LWIR แบบระบายความร้อน 640×512/15µm พร้อมวงจร AD ในตัวสำหรับการแปลงอนาล็อกเป็นดิจิทัลและขนาดกะทัดรัดที่เข้ากันได้กับตัวตรวจจับ
- LWIR สำหรับการตรวจจับแบบป้องกันการรบกวน – การทะลุทะลวงฝุ่นและทรายได้ดีเยี่ยมสำหรับสภาพแวดล้อมที่ซับซ้อน ไม่ได้รับผลกระทบจากการสะท้อนจากพื้นผิวทะเลและดวงอาทิตย์ สามารถตรวจจับวัตถุที่มีอุณหภูมิต่ำได้
- ประสิทธิภาพที่ยอดเยี่ยม การรวมระบบที่ง่ายดาย – อินเทอร์เฟซ Cameralink ให้เอาต์พุตข้อมูลดิบ 16 บิต พร้อมการควบคุมผ่านพอร์ตอนุกรม อัตราเฟรมสูงที่ปรับได้ตั้งแต่ 1 ถึง 200Hz สำหรับการจับภาพเป้าหมายที่เคลื่อนที่ด้วยความเร็วสูง
ข้อมูลจำเพาะทางเทคนิค
| รุ่น | EYAS G615LA |
| ตัวบ่งชี้ | |
| ความละเอียด | 640×512 |
| ขนาดพิกเซล | 15µm |
| การตอบสนองสเปกตรัม | 7.7µm±0.2µm～9.4µm±0.3µm |
| NETD ของตัวตรวจจับ IR (23℃) | 25mK(F2) |
| โหมดการทำงาน | |
| อัตราเฟรม | 1~200Hz, ปรับได้ |
| โหมดการทำงาน | โหมดสแน็ปช็อต, ITR, ITR+Interlace, ฟังก์ชันป้องกันแสงจ้า, โหมดหน้าต่าง |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 60 พิน: 37201-SM060-032W1R01 5 พิน: A1257WR-S-5P-LCP |
| วิดีโอดิจิทัล | 16 บิต CameraLink (โหมดพื้นฐาน CameraLink) |
| การซิงโครไนซ์ภายนอก | CC1: การซิงโครไนซ์เฟรมภายนอก |
| การสื่อสาร | CameraLink UART (ค่าเริ่มต้น)/ RS232 (ปรับแต่งได้) อัตราการส่งข้อมูล: 9600bps (ค่าเริ่มต้น) |
| แหล่งจ่ายไฟ | บอร์ด AD: 5V Cryocooler: 24V |
| กำลังไฟคงที่ (23℃) | ≤12W |
| เวลาทำความเย็น (23℃) | ≤7นาที30วินาที |
| ขนาด (มม.) | 145×60×78 |
| น้ำหนัก (กรัม) | ≤590 |
| อุณหภูมิในการทำงาน | -40℃~+71℃ |
การใช้งานในอุตสาหกรรม
โมดูลถ่ายภาพความร้อน EYAS G615LA ถูกนำไปใช้อย่างแพร่หลายในหลายสาขา รวมถึง NDT, การตรวจสอบสิ่งแวดล้อม, การเฝ้าระวังระยะไกล, การวิจัยทางวิทยาศาสตร์ และอื่นๆ
คำถามที่พบบ่อย
1. Cryocooler ใช้ทำอะไร?
Cryocoolers รักษาเซ็นเซอร์ให้อยู่ในอุณหภูมิต่ำมากเพื่อให้สามารถถ่ายภาพความร้อนได้ในระหว่างภารกิจระยะยาว การใช้งานระดับไฮเอนด์หลายอย่างต้องการให้เซ็นเซอร์ทำงานที่อุณหภูมิต่ำเหล่านี้เพื่อการจับภาพที่ดีที่สุด
2. ปัจจัยหลักในการวัดคุณภาพของ Cryocooler คืออะไร?
อายุการใช้งานแบตเตอรี่ที่ยาวนานและการทำงานที่เชื่อถือได้เป็นตัวบ่งชี้คุณภาพหลัก Cryocoolers ของ SensorMicro มีช่วงอุณหภูมิการทำงานที่กว้างและความน่าเชื่อถือที่ยอดเยี่ยม โดยมี MTTF (ค่าเฉลี่ยเวลาขัดข้อง) สูงถึง 10,000 ชั่วโมง เพื่อตอบสนองความต้องการการทำงานต่อเนื่อง 24×7
3. MTTF คืออะไร?
MTTF (Mean Time to Failure) วัดความน่าเชื่อถือของส่วนประกอบโดยระบุอายุการใช้งานเฉลี่ยก่อนที่จะต้องเปลี่ยนใหม่ ตัวชี้วัดนี้ให้ข้อมูลเชิงลึกเกี่ยวกับคุณภาพและมูลค่าของชิ้นส่วน – ชิ้นส่วนที่ใช้งานได้นานขึ้นจะให้มูลค่าการดำเนินงานที่มากขึ้น
