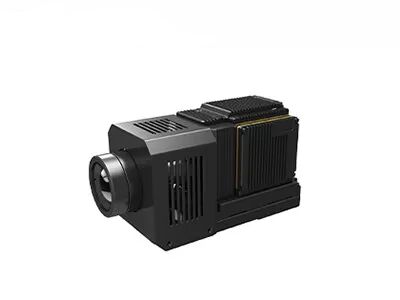

การตรวจสอบระยะไกล IR โมดูลกล้องระบายความร้อนด้วยแกน 1280x1024 12μM

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น GAVIN1212
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ความคมชัดสูง 1280x1024 สนามพิกเซล 12μm
อัตราเฟรม 50Hz/100Hz สพธอ ≤20mK
ขนาด 165x86x107มม ช่วงสเปกตรัม 3.7~4.8μm เมกะวัตต์
แสงสูง

แกนโมดูลกล้องระบายความร้อนด้วย IR

,

แกนโมดูลกล้อง 1280x1024

,

โมดูลกล้องระบายความร้อนด้วย IR 12uM

ฝากข้อความ
รายละเอียดสินค้า
ล้านพิกเซล GAVIN1212 ระบายความร้อนด้วยแกนกล้อง



แกนโมดูลตรวจจับ IR แบบระบายความร้อน 1280x1024 12μM สำหรับการตรวจสอบระยะไกล



รายละเอียดสินค้า



โมดูลกล้องความร้อนความละเอียดสูง GAVIN1212 รวมเครื่องตรวจจับ MWIR แบบระบายความร้อนด้วยอาร์เรย์ขนาดใหญ่ 1280x1024/12μmอัลกอริธึมการประมวลผลภาพต่างๆ ฝังอยู่ในอุปกรณ์อิเล็กทรอนิกส์ GAVIN1212 เพื่อส่งออกภาพอินฟราเรดที่ชัดเจนในความมืดสนิทหรือสภาพอากาศเลวร้ายสามารถตรวจจับและรับรู้ถึงความเสี่ยงและภัยคุกคามในระยะไกล ในขณะที่แสดงรายละเอียดของเป้าหมายได้มากขึ้นในระยะทางสั้นๆ



ด้วยอาร์เรย์ขนาดใหญ่ที่มีความละเอียด 1280x1024 ทำให้สามารถรับมุมมองที่กว้างขึ้นและให้รายละเอียดของภาพได้มากขึ้นขนาดพิกเซลที่ลดลง 12µm ให้ความละเอียดเชิงพื้นที่ที่ดีกว่าและจับคู่โฟกัสของเลนส์ออปติคอลที่สั้นกว่าเพื่อให้บรรลุภารกิจช่วงเดียวกันเป็นตัวเลือกที่เหมาะสำหรับผู้ประกอบระบบ EO-IR ในการออกแบบน้ำหนักบรรทุกสำหรับการใช้งานทางอากาศหรือทางเรือ



คุณสมบัติหลัก



รูปภาพเมกะพิกเซล
• ความละเอียดสูง 1280×1024 สำหรับ FOV ที่กว้างขึ้นและระยะทางที่ไกลขึ้น
• ขนาดพิกเซล 12μm เพื่อความละเอียดเชิงพื้นที่ที่ดีขึ้น



คุณภาพคมชัด
• ความสม่ำเสมอที่ดี อัตราพิกเซลจริง> 99.5%
• ความไวแสงสูง NETD≤20mK



บูรณาการอย่างรวดเร็ว
• รองรับอินเตอร์เฟส Cameralink, เอาต์พุตข้อมูลภาพ RAW/YUV
• การกำหนดค่าออพติคอลซูมต่อเนื่องต่างๆ เป็นตัวเลือก



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง กาวิน1212
ประสิทธิภาพของเครื่องตรวจจับ IR
ปณิธาน 1280x1024
สนามพิกเซล 12μm
ไครโอคูลเลอร์ RS058F
ช่วงสเปกตรัม 3.7μm~4.8μm เมกะวัตต์
เวลาทำความเย็น (20°C) ≤8นาที
สุทธิ (20°C) ≤20mK
การประมวลผลภาพ
อัตราเฟรม 50Hz/100Hz
โหมดลดแสง เชิงเส้น/ฮิสโตแกรม/ผสม
ซูมแบบดิจิตอล ×1/×2/×4
ทิศทางของภาพ พลิกแนวนอน/แนวตั้ง/แนวทแยง
อัลกอริทึมรูปภาพ NUC/AGC/IDE
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน J30JZ 25พิน;อินเทอร์เฟซเอาต์พุตพิเศษ HDMI
วิดีโออะนาล็อก /
วิดีโอดิจิทัล เอาต์พุต HDMI: YUV
เอาต์พุต Cameralink: RAW/YUV 16 บิต
ซิงค์ภายนอก

ซิงค์เฟรมภายนอก: RS422



การสื่อสาร RS422, 115200bps
พาวเวอร์ซัพพลาย 24V±1V
การใช้พลังงานที่เสถียร 16W
ขนาด (มม.) 165x86x107
น้ำหนัก ≤1600g
อุณหภูมิในการทำงาน -40°C ~ +60°C
ขนาดการสั่นสะเทือน การสั่นสะเทือน: การขนส่งความเร็วสูงที่ติดตั้งบนยานพาหนะ GJB
การกระแทก: Half-sine Wave, 40g 11 ms, 3 แกน 6 ทิศทาง ครั้งละ 3 ครั้ง
เลนส์ออปติคัล
เลนส์เสริม ซูมต่อเนื่อง: 37.5~750mm/F4
ซูมคงที่: 19 มม./F2;40 มม./F2;240 มม./F2



การประยุกต์ใช้ในอุตสาหกรรม



โมดูลกล้องอินฟราเรดความร้อน GAVIN1212 ถูกนำมาใช้อย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล, ระบบเพิ่มประสิทธิภาพการมองเห็นการบิน, น้ำหนักบรรทุกหลายเซ็นเซอร์ เป็นต้น



การตรวจสอบระยะไกล IR โมดูลกล้องระบายความร้อนด้วยแกน 1280x1024 12μM 0



โซลูชันการตรวจจับ IR



การตรวจสอบระยะไกล IR โมดูลกล้องระบายความร้อนด้วยแกน 1280x1024 12μM 1



คำถามที่พบบ่อย



1. ข้อดีของการถ่ายภาพด้วยแก๊สด้วยแสง

ประหยัดเวลาและมีประสิทธิภาพ: รองรับการตรวจจับแบบเรียลไทม์ขนาดใหญ่ ตำแหน่งการรั่วไหลอย่างรวดเร็ว ไม่จำเป็นต้องขัดจังหวะการผลิต
การตรวจจับระยะไกล: ห่างจากพื้นที่อันตรายและซับซ้อน การทดสอบแบบไม่ทำลายแบบไม่สัมผัส โดยไม่มีแหล่งกำเนิดรังสีเพิ่มเติม
ง่ายต่อการวิเคราะห์: ภาพที่ใช้งานง่าย การจัดเก็บทันที การวิเคราะห์ที่สะดวก
การตรวจสอบมัลติฟังก์ชั่น: สามารถตรวจจับก๊าซได้หลากหลายพร้อมฟังก์ชั่นการวัดอุณหภูมิระยะไกลที่ยอดเยี่ยม



2. หลักการทำงานของการถ่ายภาพก๊าซด้วยแสง

การถ่ายภาพก๊าซด้วยแสงเป็นเทคโนโลยีอินฟราเรดประเภทหนึ่งที่สามารถมองเห็นก๊าซอุตสาหกรรมที่มองไม่เห็น

หลังจากดูดซับรังสีอินฟราเรดที่ความยาวคลื่นเฉพาะแล้ว ความแตกต่างของรังสีอินฟราเรดจะทำให้เกิดระหว่างก๊าซกับพื้นหลัง

เครื่องตรวจจับอินฟราเรดตรวจจับการรั่วไหลของก๊าซที่มีตัวกรองแถบความถี่แคบในตัวจะรับแถบอินฟราเรดใกล้กับจุดสูงสุดในการดูดกลืนรังสีอินฟราเรดของก๊าซเท่านั้น และสามารถแปลงก๊าซเป็นภาพอินฟราเรดที่มองเห็นได้ผ่านความแตกต่างของรังสีระหว่างก๊าซและพื้นหลัง
