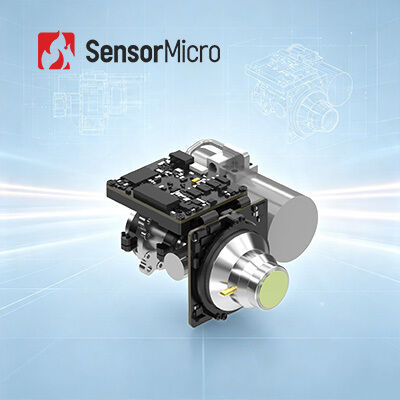

การบูรณาการอย่างรวดเร็ว 1280×1024 ความละเอียด 10μm Pixel Pitch 1~100Hz อัตราการปรับกรอบที่ปรับได้ โมดูลกล้องอินฟราเรดเย็น
| สถานที่กำเนิด | อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | EYAS G1210HMF |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 1280x1024 | สนามพิกเซล | 10μm |
|---|---|---|---|
| สุทธิ | 20เอ็มเค(F2); 25เอ็มเค(F4) | ช่วงสเปกตรัม | 3.7~4.8μm เมกะวัตต์ |
| ขนาด | 102×87×57มม | อัตราเฟรม | ปรับได้ 1 ~ 100Hz |
| เน้น | โมดูลกล้องระบายความร้อนด้วย IR 12um,149x58.5x71 มม. โมดูลกล้องระบายความร้อน |
||
รายละเอียดสินค้า
โมดูลกล้องระบายความเย็น IR แบบบูรณาการอย่างรวดเร็ว EYAS G1210HMF Mega Pixel 1280×1024/10μm
ภาพรวมสินค้า
EYAS G1210HMF รวมตัวตัวตรวจจับอินฟราเรด HOT MWIR ที่เย็น 1280×1024/10 μm กับแผ่นวงจร AD พร้อมเครื่องปรับปรุงความเย็นแบบเส้นตรงสเตอร์ลิงที่มีประสิทธิภาพสูงมันสนับสนุนการแปลงในเวลาจริงของสัญญาณแบบแอนาล็อกเป็นกระแสวีดีโอดิจิตอล, และรวมพลังงานขับเคลื่อนและการควบคุมฟังก์ชันการกําหนดเวลา, ทําให้การบูรณาการระบบแพลตฟอร์มรวดเร็ว.
นี้ช่วยให้ลูกค้า OEM ได้อย่างมีประสิทธิภาพในการดําเนินการทดสอบและการรับรองตัวตรวจจับ การปรับปรุงการบูรณาการระบบและเร่งความก้าวหน้าการพัฒนาEYAS G1210HMF ได้ SWaP ที่ดีที่สุด (ขนาด, น้ําหนักและพลังงาน) ขณะที่ยังคงมีผลงานสูง ทําให้มันเหมาะสมสําหรับการใช้งานที่บูรณาการที่มีความต้องการในการต้องการคุณภาพภาพภาพและความน่าเชื่อถือ
ลักษณะสําคัญ
- ความชัดเจนเมกะพิกเซล การพัฒนาอย่างรวดเร็วพัฒนาขึ้นบนพื้นฐานของตัวตรวจจับอินฟราเรด HOT MWIR ที่เย็น 1280×1024/10μm เมกะพิกเซล, ส่งรายละเอียดการถ่ายภาพที่ดีกว่ากับวงจร AD ที่บูรณาการเพื่อการบูรณาการแพทฟอร์มอย่างรวดเร็ว
- เทคโนโลยี HOT การปรับปรุง SWaP:อุณหภูมิการทํางานในระนาบแกร่งเพิ่มขึ้นถึง 150K ด้วยขนาดขั้นต่ํา (≤102 × 87 × 57 มม.), การออกแบบเบา (390 กรัม), และการบริโภคพลังงานต่ํา (6W)
- ผลงานที่โดดเด่น การบูรณาการง่ายอัตราเฟรมที่ปรับได้จาก 1-100 Hz สําหรับการจับเป้าหมายเคลื่อนที่เร็ว อินเตอร์เฟซ CameraLink ออกข้อมูลสด 16 บิต ด้วยการควบคุมพอร์ตลําดับ
รายละเอียดเทคนิค
| รุ่น | EYAS G1210HMF |
|---|---|
| การแก้ไข | 1280 × 1024 |
| ขนาดพิกเซล | 10μm |
| การตอบสนองทางสายสี | 3.7μm±0.2μm·4.8μm±0.2μm |
| เครื่องตรวจจับ IR NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| อัตราเฟรม | 1 ~ 100Hz ปรับได้ (50Hz ตามปกติ) |
| ระบบทํางาน | รูปฉบับ, รูปแบบการบูรณาการ ITR/IWR, รูปแบบป้องกันการบวม, รูปแบบ Windows |
| วิดีโอดิจิตอล | 16 บิต CameraLink (รูปแบบ CameraLink DualBase) |
| ซินคอร์เนอร์ภายนอก | CC1: กรอบภายนอกร่วมกัน |
| การสื่อสาร | CameraLink UART ((Default) / RS232 ((สามารถปรับแต่ง) อัตราการใช้งาน: 9600 บีบีเอส (Default) |
| พลังงาน | บอร์ด AD: 5V เครื่องเย็นเย็น 12 วอลต์ |
| พลังงานคงที่ (23°C) | ≤6W |
| เวลาเย็น ((23°C) | ≤3 นาที |
| ขนาด | 102 × 87 × 57 มิลลิเมตร |
| น้ําหนัก | ≤390 กรัม |
| อุณหภูมิการทํางาน | -40°C~+71°C |
การใช้งานในอุตสาหกรรม
โมดูลการถ่ายภาพทางความร้อน EYAS G1210HMF ถูกใช้อย่างแพร่หลายในหลายสาขา เช่น NDT, การติดตามสิ่งแวดล้อม, การเฝ้าระยะไกล, การวิจัยวิทยาศาสตร์ และอื่น ๆ อีกมากมาย
เกี่ยวกับ SensorMicro
SensorMicro ถูกก่อตั้งขึ้นด้วยความเชื่อที่เรียบง่าย แต่มีพลัง: นวัตกรรมควรให้บริการความต้องการของโลกจริงและความเป็นไปได้ที่อยู่เบื้องหลัง.
โดยการเปลี่ยนความร้อนที่มองไม่เห็นเป็นความจริงที่มองเห็น เราช่วยให้อุตสาหกรรมตัดสินใจที่ฉลาด ป้องกันสิ่งที่สําคัญที่สุด และเดินผ่านความซับซ้อนอย่างชัดเจนการตรวจสอบอุตสาหกรรม, การดูแลแพทย์, การมองเห็นด้วยเครื่องจักร, การติดตามสิ่งแวดล้อม, และด้านสําคัญของความเป็นกลางคาร์บอน
คํา ถาม ที่ ถาม บ่อย
การใช้งานของ LWIR, MWIR/LWIR Dual-color Cooled Infrared Detector
ในเทคโนโลยีการถ่ายภาพความร้อนในอินฟราเรด เครื่องตรวจจับความร้อนคลื่นยาวสามารถเจาะเข้าไปในบรรยากาศที่มีฝุ่นได้อย่างแข็งแรง และไม่ถูกรบกวนโดยผลกระทบของแสงสว่างและการสะท้อนแสงคุณภาพภาพภาพที่โดดเด่นสามารถได้รับในสภาพแวดล้อมที่ซับซ้อนหลายเช่น การขับขี่รถยนต์ในบรรยากาศที่มีฝุ่น ทะเลเรือบนน้ําที่มีแสงสะท้อนแสง และเครื่องบินบินบินผ่านเมฆ
เครื่องตรวจจับอินฟราเรดเย็นสองสีรวมข้อดีของการตรวจจับคลื่นกลางและคลื่นยาวเข้าด้วยกันเป็นเครื่องตรวจจับอินฟราเรดเย็นเดียวที่สามารถทําการถ่ายภาพความสามารถสูงในระยะเวลาเดียวกันในวงคลื่นสองวง, ลดอัตราการแจ้งเตือนเท็จอย่างมาก สามารถใช้ในการตรวจจับพื้นหลังที่ซับซ้อนและการติดตามเป้าหมายที่เคลื่อนไหวด้วยความเร็วสูง
