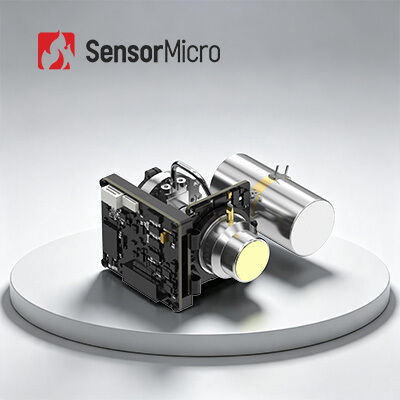

EYAS G1010HMG 1024×768 ความละเอียด 10μm Pixel Pitch Cooled HOT Infrared Module สําหรับการบูรณาการอย่างรวดเร็ว

โมดูล AD ที่เย็น EYAS G1010HMG ประกอบด้วยตัวตรวจจับอินฟราเรดที่เย็น HOT 1024 × 768/10μm และแผ่นวงจร AD ที่ติดเครื่องปรับปรุงความเย็นแบบสไตรลิงแบบหมุน RS046.มันแปลงสัญญาณออกแบบแอนาล็อกของตัวตรวจจับอินฟราเรดที่เย็นลงเป็นสายวีดีโอดิจิตอล, ขณะที่ยังให้พลังงานขับเคลื่อนและการควบคุมเวลา

โมดูลนี้ช่วยให้ลูกค้า OEM ทดสอบและตรวจสอบตัวตรวจจับได้อย่างรวดเร็ว ทําให้กระบวนการบูรณาการระหว่างตัวตรวจจับอินฟราเรดที่เย็นและระบบที่สมบูรณ์แบบง่ายขึ้นและเร่งความก้าวหน้าในการพัฒนาอย่างสําคัญโมดูล HOT (อุณหภูมิการทํางานสูงถึง 150K) มีขนาด, น้ําหนัก และพลังงาน (SWaP) และความน่าเชื่อถือที่ปรับปรุงได้ดีที่สุด ซึ่งเป็นสิ่งที่เหมาะสมสําหรับการใช้งานเบาที่ต้องการความมั่นคงสูง

• ขนาดใหญ่ พิกเซลเล็ก:พัฒนาขึ้นจากตัวตรวจจับอินฟราเรดแบบเย็น HOT MWIR ขนาดขนาดใหญ่ 1024×768/10μm มีพิกเซลขนาดเล็ก
• วงจร AD ที่บูรณาการ:การแปลงแบบอานาล็อกเป็นดิจิตอล ทําให้สามารถบูรณาการแพลตฟอร์มได้อย่างรวดเร็ว ด้วยขนาดที่สอดคล้องกับตัวตรวจจับ
• เทคโนโลยี HOT การปรับปรุง SWaP-C:อุณหภูมิการทํางานในระนาบแกร่งที่เพิ่มขึ้นถึง 150K ขนาดขั้นต่ํา ≤ 72×87×51mm น้ําหนักต่ําสุด 250g และการใช้พลังงานต่ําสุด 6W
• ผลงานดีเด่น:อัตราเฟรมที่ปรับได้จาก 1-120 Hz สามารถจับเป้าหมายเคลื่อนที่เร็ว
• อินเตอร์เฟซลิงค์กล้อง:Outputs 16-bit raw data กับการควบคุมพอร์ตลําดับ

โมดูลการถ่ายภาพทางความร้อน EYAS G1010HMG ถูกใช้อย่างแพร่หลายในหลายสาขา เช่น NDT, การติดตามสิ่งแวดล้อม, การเฝ้าระยะไกล, การวิจัยวิทยาศาสตร์ และอื่น ๆ อีกมากมาย

• เอกสารครบถ้วนคู่มือผลิตภัณฑ์, คู่มือการตั้งตั้ง, และคําแนะนําการเลือก เพื่อเริ่มต้นโดยไม่ต้องเดา
• การพัฒนาและการทดสอบการทดสอบบูรณาการตัวอย่าง การประเมินผลงาน และการตรวจสอบพาราเมตรได้ง่ายขึ้น
• ชุดเครื่องมือผู้พัฒนาระดับสูง:SDKs, API, อัลการิธึมและเครื่องมือแก้ไขความผิดพลาดสําหรับการบูรณาการลึก
• การสนับสนุนทางเทคนิคทางไกลการสนับสนุน 24/7 ด้วยการตอบสนองอย่างรวดเร็วและแก้ไขในทันเวลาสําหรับปัญหาสําคัญ
• การรับประกันอะไหล่แท้และการปฏิบัติงานอย่างเคร่งครัด เพื่อคืนผลงานที่ดีที่สุด

ตามวิธีการทําความเย็น, แอรรี่ระดับแหล่งไฟฟ้าอินฟราเรดสามารถแบ่งออกเป็นตัวตรวจจับภาพความร้อนที่เย็นและไม่เย็นเครื่องตรวจจับไฟฟ้าอินฟราเรด FPA ที่เย็นขึ้นโดยหลักการนํา Dewar กระป๋อง / รวดเร็วเริ่มต้นกระป๋องเย็นและกระป๋อง Dewar / กระป๋องเย็นวงจร Stirlingขณะที่เครื่องตรวจจับไฟฟ้าไฟฟ้า FPA ที่ไม่เย็นทํางานในอุณหภูมิห้อง และเป็นแกนหลักของระบบถ่ายภาพความร้อนที่ไม่เย็นวัสดุที่มีความรู้สึกต่อความร้อนที่พบได้ทั่วไปที่สุด ได้แก่ วานาเดียม โอ๊กไซด์ (Vox) และซิลิคอนออมฟ์ (a-Si)วัตถุดิบวานาดิอุคไซด์เป็นตัวเลือกหลักในตลาดปัจจุบัน เนื่องจากคูณความทนทานอุณหภูมิสูงและความรู้สึกทางความร้อนสูง

แผนขององค์ประกอบที่มีความรู้สึกต่อแสงถูกจัดวางบนตัวตรวจจับแหล่งระนาบแกร่งแสงอินฟราเรดที่ออกมาจากความไม่สิ้นเชิงถูกถ่ายภาพบนองค์ประกอบที่มีความรู้สึกต่อแสงเหล่านี้ของระบบระดับจุดเฉพาะผ่านระบบแสงเครื่องตรวจจับเปลี่ยนสัญญาณแสงเป็นสัญญาณไฟฟ้า และทําการขยายความเข้มข้น, การเก็บตัวอย่าง, ระบบพัฟเฟอร์การออกและ multiplexingและสุดท้ายถูกส่งไปยังระบบติดตาม เพื่อสร้างภาพ.
