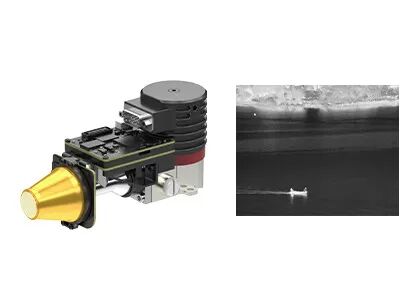

การผสานรวมที่รวดเร็ว แกนกล้อง IR ที่ระบายความร้อนด้วยความเย็น EYAS1212 เมกะพิกเซล 1280x1024 / 12μM

EYAS1212 Mega Pixel 1280x1024 / 12μm MCT MWIR โมดูลอินฟราเรดระบายความร้อนสำหรับบูรณาการที่รวดเร็ว

EYAS1212 เป็นโมดูลอินฟราเรดระบายความร้อนแบบอะนาล็อก-ดิจิทัลความละเอียดสูงที่ใช้รูปแบบ 1280x1024 12μm pitch IR FPA

โมดูล AD นี้มีบอร์ดใกล้เคียงที่ให้จังหวะเวลา FPA และแหล่งจ่ายไฟที่ละเอียดอ่อน นอกจากนี้ อินเทอร์เฟซ Camera Link ยังส่งออกข้อมูลดิบ 16 บิต ซึ่งช่วยลดความซับซ้อนในการรวมตัวตรวจจับเข้ากับระบบ

ดังนั้น โมดูล EYAS1212 AD ทำให้ลูกค้า OEM สามารถทำการทดสอบการยอมรับอย่างรวดเร็วบนเครื่องตรวจจับอินฟราเรดระบายความร้อน GST C1212M 1280x1024 / 12μm เริ่มต้นการพัฒนาขั้นที่สองอย่างรวดเร็ว และลดระยะเวลาการพัฒนาโมดูลอินฟราเรดระบายความร้อน หรือสร้างกล้องถ่ายภาพความร้อนอินฟราเรดหรือระบบที่สมบูรณ์โดยใช้เครื่องตรวจจับอินฟราเรดระบายความร้อน

Global Sensor Technology เป็นซัพพลายเออร์ของเซ็นเซอร์ตรวจจับอินฟราเรดและแกนกล้องถ่ายภาพความร้อน OEM เรามีประสบการณ์มากกว่า 10 ปีในอุตสาหกรรมการถ่ายภาพความร้อนอินฟราเรด เรามีทีมบริการหลังการขายระดับมืออาชีพเพื่อให้บริการลูกค้าด้วยคำตอบระดับมืออาชีพ หากมีคำถามหรือปัญหาใดๆ โปรดติดต่อเราได้ตลอดเวลา เราจะตอบคำถามให้คุณในครั้งแรก

- ง่ายต่อการพัฒนาและบูรณาการ

- เอาต์พุตอินเทอร์เฟซ Cameralink ข้อมูลดิบ 16 บิต, การควบคุมพอร์ตอนุกรม

- โครงสร้างแบบบูรณาการ ขนาดสอดคล้องกับตัวตรวจจับ

- 5V แหล่งจ่ายไฟเดี่ยว

- สามารถจับภาพเป้าหมายที่เคลื่อนที่ด้วยความเร็วสูงได้

โมดูลถ่ายภาพความร้อน EYAS1212 ถูกนำมาใช้อย่างแพร่หลายในหลายพื้นที่ เช่น ระบบตรวจสอบระยะไกล, ระบบเพิ่มประสิทธิภาพการมองเห็นในการบิน, Multi-sensor Payload เป็นต้น

เอกสารประกอบที่สมบูรณ์: คู่มือผลิตภัณฑ์, คู่มือการตั้งค่า และข้อมูลอ้างอิงการเลือก เริ่มต้นโดยไม่ต้องเดา

ความช่วยเหลือในการพัฒนาและทดสอบ: การทดสอบแบบบูรณาการตัวอย่าง, การประเมินประสิทธิภาพ และการตรวจสอบพารามิเตอร์ทำได้ง่าย

ชุดเครื่องมือสำหรับนักพัฒนาขั้นสูง: SDK, API, อัลกอริทึม และเครื่องมือแก้ไขข้อบกพร่องสำหรับการรวมอย่างลึกซึ้ง

การสนับสนุนด้านเทคนิคระยะไกล: การสนับสนุนตลอด 24 ชั่วโมงทุกวัน—การตอบสนองอย่างรวดเร็วและการแก้ไขปัญหาอย่างทันท่วงทีสำหรับปัญหาที่สำคัญ

การรับประกัน: ชิ้นส่วนดั้งเดิมและการปฏิบัติตามกระบวนการอย่างเข้มงวดเพื่อฟื้นฟูประสิทธิภาพสูงสุด

1. การจำแนกประเภทของ Infrared Focal Plane Arrays (FPA)

ตามวิธีการทำความเย็น อาร์เรย์ระนาบโฟกัสอินฟราเรดสามารถแบ่งออกเป็นเครื่องตรวจจับภาพความร้อนแบบระบายความร้อนและไม่ระบายความร้อน เครื่องตรวจจับอินฟราเรด FPA แบบระบายความร้อนส่วนใหญ่ใช้ขวด Dewar/ตู้เย็นแบบปีกผีเสื้อเริ่มต้นอย่างรวดเร็วและขวด Dewar/ตู้เย็นแบบวงจร Stirling ในปัจจุบัน ในขณะที่เครื่องตรวจจับ IR ความร้อน FPA ที่ไม่ระบายความร้อนทำงานที่อุณหภูมิห้อง มันเป็นหัวใจสำคัญของระบบถ่ายภาพความร้อนที่ไม่ระบายความร้อน วัสดุที่ไวต่อความร้อนทั่วไป ได้แก่ แวนิเดียมออกไซด์ (Vox) และซิลิกอนอสัณฐาน (a-Si) วัสดุแวนิเดียมออกไซด์เป็นตัวเลือกหลักในตลาดปัจจุบัน มีค่าสัมประสิทธิ์ความต้านทานต่ออุณหภูมิสูงและความไวต่อความร้อนสูง

2. หลักการทำงานของ Infrared Focal Plane Array

อาร์เรย์ขององค์ประกอบที่ไวต่อแสงถูกจัดเรียงบนตัวตรวจจับอาร์เรย์ระนาบโฟกัส รังสีอินฟราเรดที่ปล่อยออกมาจากอนันต์จะถูกสร้างภาพบนองค์ประกอบที่ไวต่อแสงเหล่านี้ของอาร์เรย์ระนาบโฟกัสผ่านระบบออปติคัล ตัวตรวจจับจะแปลงสัญญาณแสงเป็นสัญญาณไฟฟ้าและทำการขยายแบบรวม, การสุ่มตัวอย่าง, บัฟเฟอร์เอาต์พุตและระบบมัลติเพล็กซ์ และในที่สุดก็ถูกส่งไปยังระบบตรวจสอบเพื่อสร้างภาพ
