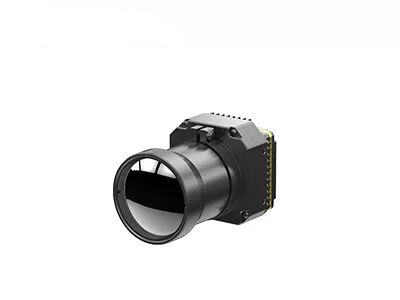

แกนกล้องระบายความร้อนที่ไม่มีการระบายความร้อน PAL/NTSC พร้อมการซูมต่อเนื่อง 1~8 เท่า

โมดูลกล้องถ่ายภาพความร้อนแบบไม่ระบายความร้อนขนาด 640x512 / 17μm สำหรับกลางแจ้ง การสังเกตสัตว์

PLUG617 เป็นหนึ่งในโมดูลเซ็นเซอร์กล้องถ่ายภาพความร้อนแบบไม่ระบายความร้อน PLUG ซีรีส์ที่พัฒนาโดย Global Sensor Technology (GST)

ประกอบด้วยเซ็นเซอร์กล้องจับความร้อนแบบไม่ระบายความร้อนขนาด 640x512 / 17µm ชุดส่วนประกอบออปติคัลเต็มรูปแบบ วงจรประมวลผลสัญญาณ และอัลกอริทึมการประมวลผลภาพที่เป็นเอกลักษณ์ โมดูลกล้อง PLUG617 LWIR ให้ภาพที่คมชัดและประสิทธิภาพที่เหนือกว่า

โมดูลอินฟราเรดแบบไม่ระบายความร้อน PLUG ซีรีส์ได้รับการพัฒนาเป็นพิเศษสำหรับข้อกำหนดการสังเกตส่วนบุคคลที่หลากหลาย ซึ่งมีอินเทอร์เฟซอุตสาหกรรมมาตรฐานที่หลากหลายและตัวเลือกเลนส์อินฟราเรดเพื่อตอบสนองความต้องการการรวมเฉพาะโซลูชันการถ่ายภาพความร้อนระดับมืออาชีพบางส่วนถูกนำไปใช้กับงานหลายประเภท

- NETD <30mk, ความไวแสงสูง
- ประสิทธิภาพที่มั่นคง
- การผสานรวมและปลั๊กอินที่ง่ายดาย
- คุณภาพของภาพและรายละเอียดที่ชัดเจน
- ความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง

โมดูลกล้องถ่ายภาพความร้อน PLUG617 ใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยและการตรวจสอบ กลางแจ้ง การกู้ภัยที่บังคับใช้กฎหมาย การผจญเพลิงและกู้ภัย ADAS UAV Payloads เป็นต้น

1. ความละเอียดของเครื่องตรวจจับอินฟราเรดคืออะไร

นั่นคือจำนวนพิกเซลของการถ่ายภาพความร้อนความละเอียดที่สูงขึ้นหมายถึงจุดสังเกตและจุดวัดอุณหภูมิที่มากขึ้น ดังนั้นจึงสามารถสังเกตและวัดชิ้นงานขนาดเล็กในระยะไกลได้โดยปกติความละเอียดของการถ่ายภาพความร้อนด้วยอินฟราเรดจะอยู่ในช่วงตั้งแต่ 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 เป็นต้น ด้วยความละเอียดสูง ค่าใช้จ่ายของเครื่องตรวจจับจะสูงขึ้น

2. มุมมอง (FOV)

หมายถึงขอบเขตการมองเห็นสองมิติของพื้นที่วัตถุที่สังเกตได้จากระบบออพติคอลของกล้องถ่ายภาพความร้อนอินฟราเรดยกตัวอย่าง FOV แนวนอน สมมติว่าขนาดอาร์เรย์ของเครื่องตรวจจับคือ A×B ขนาดพิกเซลคือ d และทางยาวโฟกัสของเลนส์คือ f จากนั้นมุม FOV ในแนวนอน θ=2×acrtan (A×d/2f) .

หลังจากเลือกอาร์เรย์เครื่องตรวจจับและขนาดพิกเซลแล้ว ขอบเขตการมองเห็นจะเปลี่ยนตามความยาวโฟกัสของระบบออปติคัลเท่านั้น: ด้วยความยาวโฟกัสที่ยาวขึ้น ขอบเขตการมองเห็นจะแคบลงด้วยทางยาวโฟกัสที่สั้นลง มุมมองภาพจะกว้างขึ้น
