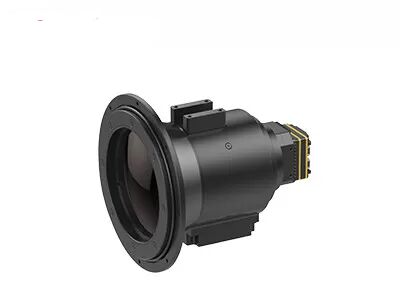

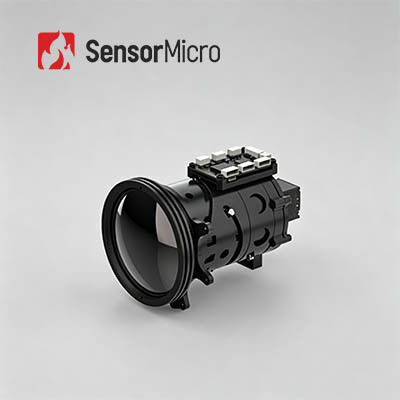

640x512 ความละเอียด Uncooled Thermal Camera Core พร้อมการออกแบบที่ไม่มีชัตเตอร์และ 12μm Pixel Pitch สําหรับการสังเกตสัตว์กลางแจ้ง
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iSE612 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ช่วงสเปกตรัม | 8~14μm LW | ปณิธาน | 640x512 / 12μm |
|---|---|---|---|
| เลนส์กล้อง | มีจำหน่ายหลายรายการ | อินเตอร์เฟซการสื่อสาร | TTL-232/USB2.0 |
| สุทธิ | ≤20mK | อินเทอร์เฟซภายนอกมาตรฐาน | 50พิน: BP040SB-50-0114-B-R0 |
| เน้น | แกนกล้องความร้อนความละเอียด 640x512,แกนกล้องความร้อนกลางแจ้ง 640x512 |
||
รายละเอียดสินค้า
ความละเอียดแกนกล้องถ่ายภาพความร้อนที่ไม่มีการระบายความร้อน 640x512 สำหรับการสังเกตสัตว์กลางแจ้ง
ภาพรวมผลิตภัณฑ์
iSE612 เป็นแกนกล้องอินฟราเรดที่ไม่มีการระบายความร้อนจากซีรีส์ iSE ของ SensorMicro ซึ่งมีความละเอียด 640x512 พร้อมระยะพิกเซล 12μm โมดูลกล้องอินฟราเรดคลื่นยาวนี้รวมเซ็นเซอร์ถ่ายภาพความร้อนขั้นสูง ส่วนประกอบทางแสงที่ครอบคลุม วงจรการประมวลผลสัญญาณ และอัลกอริธึมการประมวลผลภาพที่เป็นเอกสิทธิ์ เพื่อมอบความคมชัดและประสิทธิภาพที่ยอดเยี่ยม
ข้อได้เปรียบที่สำคัญ
- ราบรื่น เสถียร และคุ้มค่า:การออกแบบที่ไร้ชัตเตอร์ช่วยลดข้อกำหนดในการสอบเทียบระหว่างการทำงาน ป้องกันการกระตุกของภาพซึ่งพบได้ทั่วไปในระบบแบบดั้งเดิม ใช้เครื่องตรวจจับบรรจุภัณฑ์เซรามิก ApexCore ประสิทธิภาพสูงที่มี NETD≤20mK
- กะทัดรัดและน้ำหนักเบา:ขนาดกะทัดรัดเป็นพิเศษเพียง 25.4×25.4×22.7 มม. โดยมีน้ำหนักแกนเปลือย ≤26±1.5 กรัม การออกแบบที่ประหยัดพื้นที่ช่วยให้สามารถบูรณาการระบบได้อย่างยืดหยุ่น
- คุณสมบัติการรวมที่หลากหลาย:รองรับอัลกอริธึมความละเอียดสูง, การแสดงภาพซ้อนภาพ, OSD ที่ปรับแต่งได้, โหมดสลีป, การปรับเทียบด้วยคลิกเดียว และความเข้ากันได้กับจอแสดงผล Micro OLED ต่างๆ ทำงานร่วมกับเลนส์ออพติคอลหลายตัวและส่วนประกอบส่วนขยายเพื่อการปรับแต่งที่ง่ายดาย
ข้อมูลจำเพาะทางเทคนิค
| แบบอย่าง | iSE612 | |
| ตัวบ่งชี้เครื่องตรวจจับ IR | ||
| วัสดุที่ละเอียดอ่อน | วอกซ์ | |
| ปณิธาน | 640×512 | |
| ขนาดพิกเซล | 12μm | |
| การตอบสนองทางสเปกตรัม | 8ไมโครเมตร ~ 14ไมโครเมตร | |
| NETD ทั่วไป | ≤20mK | |
| การประมวลผลภาพ | ||
| อัตราเฟรมดิจิตอล | 50เฮิร์ต | |
| เวลาเริ่มต้น | 6ส | |
| วิดีโอดิจิทัล | YUV420/YUV422/RGB888/ดิบ | |
| อัลกอริธึมรูปภาพ | NUC/DRC/DNS/DDE/SFFC | |
| ไร้ชัตเตอร์ | รองรับ | |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/สายรุ้ง 1/สายรุ้ง 2/สีอ่อน/สีดำร้อน) | |
| ทิศทางของภาพ | แนวนอน/แนวตั้ง/แนวทแยง | |
| ซูมดิจิตอล | 1x/2x/4x/8x | |
| ไฟฟ้า | ||
| อินเทอร์เฟซภายนอกมาตรฐาน | 50พิน:BP040SB-50-0114-B-R0 | |
| อินเตอร์เฟซการสื่อสาร | TTL-232/USB2.0 | |
| อินเตอร์เฟซวิดีโอดิจิตอล | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| ส่วนประกอบส่วนขยาย | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| อินเตอร์เฟซไฟฟ้า | ||
| แรงดันไฟฟ้า | 2.7V~5.3V | |
| การใช้พลังงานโดยทั่วไป | 0.8W@50Hz@23±3℃ | |
| เครื่องกล/เลนส์ | ||
| ขนาดแกนเปลือย (มม.) | 25.4×25.4×22.7มม | φ36×24.3มม |
| น้ำหนักแกนเปลือย (กรัม) | 26±1.5 | 28±1.5 |
| เลนส์ออฟติคอล | ความร้อนแบบโฟกัสคงที่: 4.8 มม./9.1 มม./13 มม./19 มม | ความร้อนโฟกัสคงที่: 25 มม./35 มม./50 มม./70 มม./100 มม โฟกัสแบบแมนนวล: 25 มม./35 มม./50 มม เลนส์มอเตอร์: 75 มม./100 มม./150 มม ซูมต่อเนื่อง: 15 ~ 75 มม./20 ~ 100 มม./28 ~ 90 มม./30 ~ 150 มม./30 ~ 180 มม./25 ~ 225 มม. |
| ผลกระทบ | Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง | 1500g@0.4ms |
| การสั่นสะเทือน | 5.35g, การสั่นสะเทือนแบบสุ่ม, 3 แกน | |
| ส่วนประกอบชัตเตอร์ | ไม่จำเป็น | |
| การปรับตัวด้านสิ่งแวดล้อม | ||
| อุณหภูมิในการทำงาน | -40°C~+70°C | |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C | |
| ความชื้น | 5%~95% ไม่ควบแน่น | |
| การรับรอง | ROHS2.0/การเข้าถึง | |
การใช้งานทางอุตสาหกรรม
โมดูลกล้องถ่ายภาพความร้อน iSE612 ใช้กันอย่างแพร่หลายในการมองเห็นทางอุตสาหกรรม การดับเพลิงและกู้ภัย การเฝ้าระวังความปลอดภัย การสังเกตการณ์กลางแจ้ง การมองเห็นเครื่องจักร เครื่องใช้ไฟฟ้า และการใช้งานอื่นๆ ที่ต้องการการถ่ายภาพความร้อนที่เชื่อถือได้
คำถามที่พบบ่อย
เกี่ยวกับเครื่องตรวจจับความร้อน
เครื่องตรวจจับความร้อนทำงานโดยใช้เอฟเฟกต์ความร้อนกับองค์ประกอบการตรวจจับความร้อน ทำให้เกิดการเปลี่ยนแปลงคุณสมบัติทางกายภาพที่ทำให้สามารถตรวจจับพลังงานรังสีอินฟราเรดได้ เครื่องตรวจจับเหล่านี้ทำงานที่อุณหภูมิห้องและอาจมีการเปลี่ยนแปลงของอุณหภูมิระหว่างการทำงาน ส่งผลให้เวลาตอบสนองช้าลงและความไวค่อนข้างต่ำเมื่อเทียบกับเครื่องตรวจจับโฟตอน เครื่องตรวจจับความร้อนอินฟราเรดสี่ประเภทหลัก ได้แก่ เทอร์โมคัปเปิล/เทอร์โมไพล์ เครื่องตรวจจับแบบไพโรอิเล็กทริก เทอร์มิสเตอร์/โบโลมิเตอร์ และไมโครโบโลมิเตอร์
การถ่ายภาพความร้อนอินฟราเรดทำงานอย่างไร
ระบบถ่ายภาพความร้อนอินฟราเรดใช้เทคโนโลยีการตรวจจับและระบุตัวตนแบบพาสซีฟแบบไม่สัมผัส ระบบจะโฟกัสรังสีอินฟราเรดจากที่เกิดเหตุไปยังเครื่องตรวจจับอินฟราเรดอาเรย์ระนาบโฟกัสผ่านส่วนประกอบทางแสงอินฟราเรด เครื่องตรวจจับความร้อนจะแปลงสัญญาณรังสีความเข้มต่างๆ ให้เป็นสัญญาณไฟฟ้าที่สอดคล้องกัน จากนั้นจะถูกขยายและประมวลผลเพื่อสร้างภาพอินฟราเรดที่มองเห็นได้ด้วยตาเปล่า
