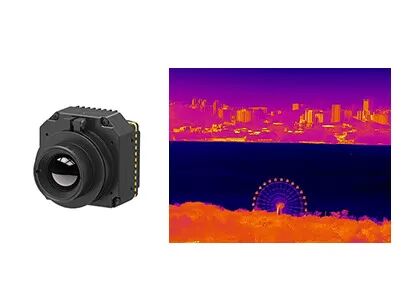

หัวแคมเปร่าความร้อน LWIR ที่ไม่เย็น 384x288 12μm สําหรับการสังเกตภายนอก
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iSE412 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| อัตราเฟรม | 50เฮิร์ต | สุทธิ | ≤30mK |
|---|---|---|---|
| อัลกอริธึมรูปภาพ | NUC/DRC/DNS/DDE/SFFC | ช่วงสเปกตรัม | 8~14ไมโครเมตร |
| ปณิธาน | 384x288 / 12μm | อินเตอร์เฟซการสื่อสาร | TTL-232/USB2.0 |
| เน้น | แกนกล้องความร้อน LWIR 17uM แกนกล้องตรวจสอบอาคาร LWIR,Building Inspection LWIR Camera Core |
||
รายละเอียดสินค้า
หัวแคมเปร่าความร้อน LWIR ที่ไม่เย็น 384x288 12μm สําหรับการสังเกตภายนอก
ภาพรวมสินค้า
ออกแบบเพื่อการบูรณาการที่ง่ายและการใช้งานที่เบา iSE412 หลักกล้องอินฟราเรดไร้ชัตเตอร์ เป็นองค์ประกอบหลักที่เหมาะสมสําหรับการปรับเปลี่ยนระบบภาพความร้อนพื้นฐานจากเทคโนโลยีตรวจจับการบรรจุซากเซรามิก 384 × 288/12μm ที่มีความวัสดุสมบูรณ์, มันกําจัดการปรับระดับชัตเตอร์ทางกล, ทําให้สามารถถ่ายภาพต่อเนื่องเงียบ, เตือนและเสียงดังต่ํา
ด้วยร่างกายขนาดเล็กมากของ 25.4 × 25.4 × 22.7 มิลลิเมตรและน้ําหนักแกนเปล่าเพียง 26 กรัมสูงสุด, มันประหยัดพื้นที่การติดตั้งที่สําคัญและปรับปรุงการวางโครงสร้างสําหรับอุปกรณ์ปลายทาง.ฟังก์ชันที่สร้างขึ้นอย่างรวยรวมถึงภาพในภาพ, โหมดการประหยัดพลังงานในการนอนหลับและการขยายขนาดอิเล็กทรอนิกส์หลายระดับตอบสนองความต้องการการใช้งานที่หลากหลายทําให้ผู้พัฒนาสามารถดําเนินการพัฒนาการระดับรองและการปรับปรุงระบบได้อย่างรวดเร็ว สําหรับเทอร์มินัลแอปพลิเคชั่นหลายอัน.
ลักษณะหลัก
-
การ ออกแบบ ที่ ไม่ ใช้ ชลเตอร์ เพื่อ ดู ภาพ ได้ สะดวก• ไม่จําเป็นต้องปรับระดับชัตเตอร์ระหว่างการทํางาน ทําให้การอ้วนภาพที่พบในระบบชัตเตอร์แบบดั้งเดิมหายไป
• การใช้งานแบบเงียบสงบ ทําให้การใช้งานอย่างลับๆ โดยไม่มีเสียงเสียงของเครื่องกล -
หนาแน่นและเบา มีความยืดหยุ่นในการบูรณะ• ขนาดระบบทั้งหมดเล็กเพียง 25.4 × 25.4 × 22.7 มิลลิเมตร, น้ําหนักแกนเปล่า ≤ 26 ± 1.5 กรัม
• การออกแบบโครงสร้างที่ประหยัดพื้นที่ ทําให้ระบบสามารถวางแผนและบูรณาการได้ -
การบูรณาการที่ร่ํารวยและเรียบร้อย• รองรับอัลกอริทึมความละเอียดสูง, ภาพในภาพ, OSD ที่สามารถปรับแต่งได้, รูปแบบนอน, การปรับขนาดด้วยคลิกเดียว, และเข้ากันได้กับจอ Micro OLED หลากหลาย
• รองรับกับเลนส์ออปติกส์หลายตัวและองค์ประกอบขยายเพื่อการพัฒนารองและการปรับเปลี่ยนระบบได้ง่าย
รายละเอียดสินค้า
| รุ่น | iSE412 | |
| เครื่องตรวจจับ IR ตัวแสดง | ||
| วัสดุที่มีความรู้สึก | VOx | |
| การแก้ไข | 384 × 288 | |
| ขนาดพิกเซล | 12μm | |
| การตอบสนองทางสายสี | 8μm ~ 14μm | |
| NETD แบบ | ≤ 30mK | |
| การประมวลภาพ | ||
| พิกเซลที่มีประสิทธิภาพ | 384 × 288 | |
| อัตราเฟรมดิจิตอล | 50Hz | |
| เวลาเริ่มต้น | 6s | |
| วิดีโอดิจิตอล | ขนาดความหนา | |
| อัลกอริทึมภาพ | NUC/DRC/DNS/DDE/SFFC | |
| ไม่มีชัตเตอร์ | การสนับสนุน | |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน / ลาวา / เหล็กแดง / เหล็กร้อน / การแพทย์ / แอร์ติก / สายรุ้ง 1 / สายรุ้ง 2 / สีดําร้อน) | |
| ทิศทางภาพ | ขอบ / สูง / ตาราง | |
| โซมดิจิตอล | 1x/2x/4x/8x | |
| ความสว่างของภาพ | อัตโนมัติ/มือ | |
| ความแตกต่างของภาพ | อัตโนมัติ/มือ | |
| โหมดการชดเชย | คู่มือ | |
| เครื่องไฟฟ้า | ||
|
อินเตอร์เฟซภายนอกมาตรฐาน
|
50pin: BP040SB-50-0114-B-R0
|
|
| อินเตอร์เฟซการสื่อสาร | TTL-232/USB20 | |
| อินเตอร์เฟซวีดีโอดิจิตอล | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| ส่วนประกอบการขยาย | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| อินเตอร์เฟซไฟฟ้า | ||
| โลเตชั่นไฟฟ้า | 2.7V ~ 5.3V | |
| การบริโภคพลังงานทั่วไป | 0.8W@50Hz@23±3°C | |
| เครื่องจักรกล/เลนส์ | ||
| ขนาดแกนเปล่า ((มม) | 25.4×25.4×227 | φ36 × 24.3 |
| น้ําหนักแกนเปล่า ((g) | 26±15 | 28±15 |
| เลนส์แสง |
โฟกัสคงที่ Athermal: 4.9/9.1/13/19mm
|
โฟกัสคง Athermal: 25mm / 35mm
|
| ส่วนประกอบของชาร์เตอร์ | ไม่จําเป็น | |
| การสั่นสะเทือน | 5.35 กรัม, สั่นสะเทือนสุ่ม, 3 แกน | |
| ผลสัมฤทธิ์ | คลื่นซีนส์ครึ่ง, 40g / 11ms, ทิศทางการกระแทก X แกน, 3 ครั้ง | 1500g@0.4ms |
| ระดับการป้องกัน | IP67 ((เลนส์ด้านหน้า) | |
| การปรับตัวต่อสิ่งแวดล้อม | ||
| อุณหภูมิการทํางาน | -40°C~+70°C | |
| อุณหภูมิในการเก็บ | -45°C~+85°C | |
| ความชื้น | 5%~95%, ไม่ปรับความหนา | |
| การรับรอง | RoHS2.0/REACH | |
การใช้งานในอุตสาหกรรม
หัวหินกล้องความร้อน iSE412 ถูกใช้อย่างแพร่หลายในวงการสายตาอุตสาหกรรม, การดับเพลิงและการช่วยเหลือ, การเฝ้าระวังความปลอดภัย, การสังเกตภายนอก, การมองเห็นเครื่องจักร, อิเล็กทรอนิกส์ผู้บริโภค และอื่น ๆ อีกมากมาย
โปรไฟล์บริษัท
SensorMicro เป็นผู้ผลิตและผู้ให้บริการเครื่องตรวจจับอินฟราเรดชั้นนําของโลกเราให้ลูกค้าทั่วโลกที่มีประสิทธิภาพสูง uncooled และ cooled เครื่องตรวจจับภาพความร้อนและแบ่งปันประสบการณ์การใช้งานมืออาชีพของเรา.
SensorMicro นําเสนอตัวตรวจจับอินฟราเรดที่ทันสมัย คาร์กล้อง และโมดูลที่มีรูปแบบและช่วงคลื่นที่หลากหลายผลิตภัณฑ์ของเราสามารถบูรณาการได้อย่างต่อเนื่องในระบบที่หลากหลาย.
เซนเซอร์ เครื่องตรวจจับไมโครถูกใช้อย่างแพร่หลายในด้านเทอร์โมกราฟี ความปลอดภัยและการเฝ้าระวัง การมองเห็นส่วนตัว ผลิตภัณฑ์อินฟราเรดของรถยนต์และผู้บริโภคความสามารถในการผลิตในปริมาณของเราทําให้เราสามารถตอบสนองความต้องการที่เพิ่มขึ้นจากตลาดทั้งหมดที่มีและกําลังเกิด.
คํา ถาม ที่ ถาม บ่อย
ความละเอียดของเครื่องตรวจจับอินฟราเรดคืออะไร?
ความละเอียดของตัวตรวจจับอินฟราเรดหมายถึงจํานวนพิกเซลในการถ่ายภาพความร้อน ความละเอียดที่สูงขึ้นหมายถึงจุดการสังเกตและการวัดอุณหภูมิมากขึ้นทําให้สามารถสังเกตและวัดเป้าหมายขนาดเล็กในระยะทางไกลความละเอียดภาพความร้อนอินฟราเรดทั่วไปจะตั้งแต่ 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 เป็นต้น ความละเอียดที่สูงกว่ามักจะเพิ่มต้นทุนของตัวตรวจจับ
สนามมอง (FOV) คืออะไร?
สนามมองหมายถึง สนามมองสองมิติของพื้นที่วัตถุที่สังเกตโดยระบบแสงของเครื่องถ่ายภาพความร้อนอินฟราเรดมีขนาดตัวตรวจจับ A × B, ขนาดของพิกเซล d และความยาวโฟกัสของเลนส์ f, มุม FOV ทวีปราบ θ=2×arctan ((A×d/2f) หลังจากเลือกเมรจานตรวจจับและขนาดของพิกเซลสนามมองเปลี่ยนเพียงกับระยะส่องของระบบออปติก: ความยาวของแกนไฟที่ยาวกว่าจะทําให้วงจรสายตาแคบลง; ความยาวของแกนไฟที่สั้นกว่าจะทําให้วงจรสายตากว้างขึ้น
