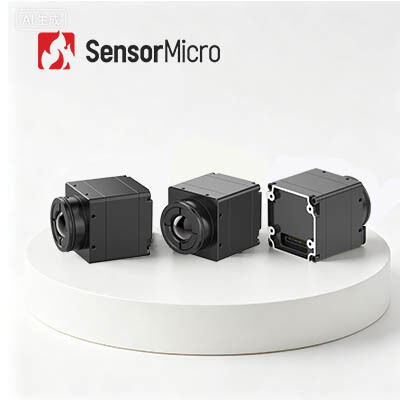

384x288 ความละเอียด 12μm Pixel Pitch LWIR โมดูลกล้องความร้อนสําหรับความปลอดภัยและการช่วยเหลือ

  • 384x288 Resolution 12μm Pixel Pitch LWIR Thermal Camera Module for Security and Rescue
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iSE412
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ช่วงสเปกตรัม 8~14ไมโครเมตร สุทธิ <30mK
ปณิธาน 384x288 / 12μm อัตราเฟรม 50เฮิร์ต
เวลาเริ่มต้น 6 วินาที อัลกอริธึมรูปภาพ NUC/DRC/DNS/DDE/SFFC
เน้น

โมดูลกล้องความร้อน LWIR 17uM

,

โมดูลกล้องถ่ายภาพความร้อนอุตสาหกรรม

,

กล้องถ่ายภาพความร้อน LWIR 400x300
ฝากข้อความ
รายละเอียดสินค้า
384x288 12μm LWIR โมดูลกล้องความร้อน Uncooled เพื่อความปลอดภัยและการช่วยเหลือ
ภาพรวมผลิตภัณฑ์

แกนกล้องอินฟราเรด iSE412 ขับเคลื่อนด้วยเครื่องตรวจจับความร้อนในบรรจุภัณฑ์เซรามิกระยะพิทช์พิกเซล 12μm ความละเอียด 384×288 ให้ประสิทธิภาพที่เหนือกว่าด้วยการออกแบบโครงสร้างและอัลกอริธึมที่ปรับให้เหมาะสม สถาปัตยกรรมการทำงานแบบไร้ชัตเตอร์ที่เป็นนวัตกรรมใหม่ช่วยลดการปรับเทียบชัตเตอร์บ่อยครั้ง ลดการกระตุกของเฟรมและสัญญาณรบกวนพื้นหลังได้อย่างมีประสิทธิภาพ เพื่อให้การถ่ายภาพแบบเรียลไทม์ราบรื่นเป็นพิเศษ มาพร้อมกับเทคโนโลยีการประมวลผลภาพขั้นสูง เช่น การสร้างภาพที่มีความละเอียดสูงพิเศษและการซูมแบบอิเล็กทรอนิกส์ ควบคู่ไปกับการปรับเทียบด้วยคลิกเดียวและฟังก์ชัน OSD ที่ปรับแต่งได้ โมดูลนี้รับประกันเอฟเฟกต์ภาพที่ชัดเจนและปรับได้ เข้ากันได้กับเลนส์ที่หลากหลาย ส่วนประกอบส่วนขยาย และจอแสดงผล Micro OLED โดยรองรับการปรับแต่งระบบที่ยืดหยุ่น ด้วยขนาดที่เล็กและการออกแบบน้ำหนักเบา แกนกลางจึงรักษาเอาต์พุตการตรวจจับที่เสถียรและเชื่อถือได้ภายใต้ข้อจำกัดด้านพื้นที่และสิ่งแวดล้อมที่รุนแรง เพื่อรองรับความต้องการในสถานการณ์อุตสาหกรรม การรักษาความปลอดภัย และการช่วยเหลือที่มีความแม่นยำสูง

คุณสมบัติหลัก
  • การออกแบบที่ไร้ชัตเตอร์เพื่อการรับชมที่นุ่มนวลยิ่งขึ้น
    • ไม่จำเป็นต้องปรับเทียบชัตเตอร์ระหว่างการทำงาน ช่วยขจัดปัญหาภาพกระตุกซึ่งพบได้ทั่วไปในระบบชัตเตอร์แบบเดิม
    • การทำงานเงียบช่วยให้มั่นใจได้ถึงการใช้งานอย่างรอบคอบโดยไม่มีเสียงรบกวนจากกลไก
  • กะทัดรัดและน้ำหนักเบา ยืดหยุ่นสำหรับการบูรณาการ
    • ขนาดโดยรวมของระบบมีขนาดเล็กเพียง 25.4×25.4×22.7 มม. น้ำหนักแกนเปลือย ≤26±1.5g
    • การออกแบบโครงสร้างที่ประหยัดพื้นที่ช่วยให้สามารถจัดวางระบบและบูรณาการได้อย่างยืดหยุ่น
  • บูรณาการอย่างไม่มีสะดุดและมีฟีเจอร์มากมาย
    • รองรับอัลกอริธึมความละเอียดสูง, การแสดงภาพซ้อนภาพ, OSD ที่ปรับแต่งได้, โหมดสลีป, การปรับเทียบด้วยคลิกเดียว และความเข้ากันได้กับจอแสดงผล Micro OLED ต่างๆ
    • ใช้งานได้กับเลนส์ออพติคัลหลายตัวและส่วนประกอบส่วนขยายเพื่อการพัฒนารองและการปรับแต่งระบบที่ง่ายดาย
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง iSE412
ตัวบ่งชี้เครื่องตรวจจับ IR
วัสดุที่ละเอียดอ่อน วอกซ์
ปณิธาน 384×288
ขนาดพิกเซล 12μm
การตอบสนองทางสเปกตรัม 8ไมโครเมตร ~ 14ไมโครเมตร
NETD ทั่วไป ≤30mK
การประมวลผลภาพ
พิกเซลที่มีประสิทธิภาพ 384×288
อัตราเฟรมดิจิตอล 50เฮิร์ต
เวลาเริ่มต้น 6ส
วิดีโอดิจิทัล YUV420/YUV422/RGB888/ดิบ
อัลกอริธึมรูปภาพ NUC/DRC/DNS/DDE/SFFC
ไร้ชัตเตอร์ รองรับ
การแสดงภาพ 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/สายรุ้ง 1/สายรุ้ง 2/สีอ่อน/สีดำร้อน)
ทิศทางของภาพ แนวนอน/แนวตั้ง/แนวทแยง
ซูมดิจิตอล 1x/2x/4x/8x
ความสว่างของภาพ อัตโนมัติ/คู่มือ
คอนทราสต์ของภาพ อัตโนมัติ/คู่มือ
โหมดการชดเชย คู่มือ
ไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน
50พิน: BP040SB-50-0114-B-R0
อินเตอร์เฟซการสื่อสาร TTL-232/USB2.0
อินเตอร์เฟซวิดีโอดิจิตอล DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
ส่วนประกอบส่วนขยาย USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
อินเตอร์เฟซไฟฟ้า
แรงดันไฟฟ้า 2.7V~5.3V
การใช้พลังงานโดยทั่วไป 0.8W@50Hz@23±3℃
เครื่องกล/เลนส์
ขนาดแกนเปลือย (มม.) 25.4×25.4×22.7 φ36×24.3
น้ำหนักแกนเปลือย (กรัม) 26±1.5 28±1.5
เลนส์ออฟติคอล
Athermal โฟกัสคงที่: 4.9/9.1/13/19 มม
ความร้อนแบบโฟกัสคงที่: 25 มม./35 มม
ส่วนประกอบชัตเตอร์ ไม่จำเป็น
การสั่นสะเทือน 5.35g, การสั่นสะเทือนแบบสุ่ม, 3 แกน
ผลกระทบ Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง 1500g@0.4ms
ระดับการป้องกัน IP67 (เลนส์ด้านหน้า)
การปรับตัวด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน -40°C~+70°C
อุณหภูมิในการจัดเก็บ -45°C~+85°C
ความชื้น 5%~95% ไม่ควบแน่น
การรับรอง ROHS2.0/การเข้าถึง
การใช้งานทางอุตสาหกรรม

แกนกล้องถ่ายภาพความร้อน iSE412 ใช้กันอย่างแพร่หลายในการมองเห็นทางอุตสาหกรรม การดับเพลิงและกู้ภัย การเฝ้าระวังความปลอดภัย การสังเกตการณ์กลางแจ้ง การมองเห็นของเครื่องจักร เครื่องใช้ไฟฟ้า ฯลฯ

ข้อดีของผลิตภัณฑ์
กลุ่มผลิตภัณฑ์ที่หลากหลาย

รูปแบบผลิตภัณฑ์ที่หลากหลาย รวมถึงเครื่องตรวจจับอินฟราเรด แกนกล้อง และโมดูล เพื่อตอบสนองความต้องการในการบูรณาการที่หลากหลาย

ความหลากหลายของผลิตภัณฑ์ที่หลากหลาย

ความละเอียดอาเรย์หลายแบบ ขนาดพิกเซล คลื่นความถี่ และตัวเลือกเลนส์ต่างๆ ผสมผสานกันมอบความยืดหยุ่นที่มากขึ้นสำหรับการใช้งานที่หลากหลาย

ประสิทธิภาพที่โดดเด่น

การสร้างภาพที่คมชัด ขนาดกะทัดรัด ใช้พลังงานต่ำ ความไวสูง และความน่าเชื่อถือสูง ออกแบบมาเพื่อทำงานภายใต้ความท้าทายด้านสิ่งแวดล้อมที่หลากหลาย

บูรณาการง่าย

ตัวเลือกอินเทอร์เฟซที่หลากหลายทำให้การบูรณาการตรงไปตรงมาและทำให้สามารถพัฒนาอย่างรวดเร็วในสาขาแอปพลิเคชันต่างๆ

คำถามที่พบบ่อย
1. บรรจุภัณฑ์ระดับเวเฟอร์

บรรจุภัณฑ์ระดับเวเฟอร์หรือที่เรียกว่าบรรจุภัณฑ์ขนาดระดับเวเฟอร์ ได้กลายเป็นส่วนสำคัญของเทคโนโลยีบรรจุภัณฑ์ขั้นสูงในอุตสาหกรรมเซมิคอนดักเตอร์ การบรรจุแผ่นเวเฟอร์ (WLP) คือกระบวนการบรรจุสูญญากาศสูงให้เสร็จสิ้นบนแผ่นเวเฟอร์ MEMS ทั้งหมด จากนั้นจึงเขียนและตัดเพื่อสร้างเครื่องตรวจจับอินฟราเรดตัวเดียว โดยจะดำเนินการขั้นตอนการบรรจุและการทดสอบส่วนใหญ่หรือทั้งหมดโดยตรงบนแผ่นเวเฟอร์ของเครื่องตรวจจับ IR ก่อนที่จะหั่นเป็นลูกเต๋า เป็นแพ็คเกจขนาดชิปที่ได้รับการปรับปรุงใหม่ซึ่งตอบสนองความต้องการในขนาดที่เล็ก น้ำหนักเบา พกพาสะดวก พกพาได้ ราคาต่ำ และประสิทธิภาพการผลิตสูง
